"표면 거칠기 측정기"철저 비교! 「접촉식」과 「비접촉식」 각각의 장단점 확인

측정의 조작성 비교
면·선으로 측정할 수 있습니까?

01

측정 항목

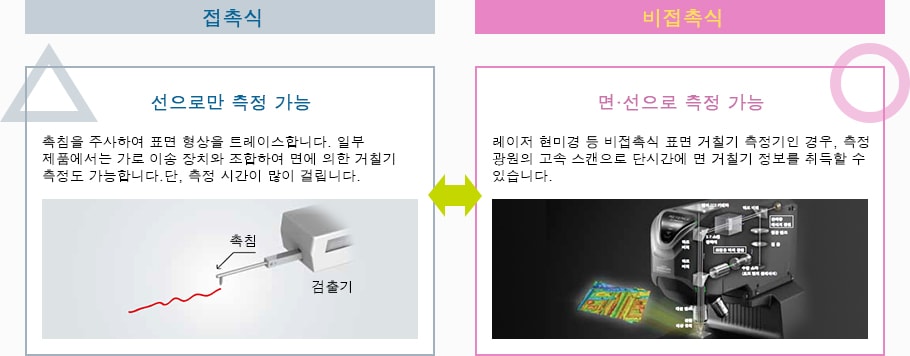

[접촉식] 선으로만 측정 가능 촉침을 주사하여 표면 형상을 트레이스합니다. 일부 제품에서는 가로 이송 장치와 조합하여 면에 의한 거칠기 측정도 가능합니다.단, 측정 시간이 많이 걸립니다. / [비접촉식] 면·선으로 측정 가능 레이저 현미경 등 비접촉식 표면 거칠기 측정기인 경우, 측정 광원의 고속 스캔으로 단시간에 면 거칠기 정보를 취득할 수 있습니다.

측정의 안정성 비교
표면 거칠기뿐만 아니라 3D 형상도 측정할 수 있습니까?

02

형상 측정

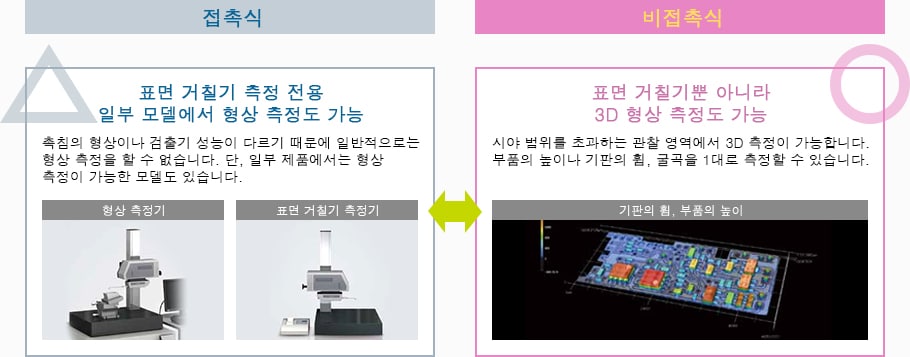

[접촉식] 표면 거칠기 측정 전용 일부 모델에서 형상 측정도 가능 촉침의 형상이나 검출기 성능이 다르기 때문에 일반적으로는 형상 측정을 할 수 없습니다. 단, 일부 제품에서는 형상 측정이 가능한 모델도 있습니다. / [비접촉식] 표면 거칠기뿐 아니라 3D 형상 측정도 가능 시야 범위를 초과하는 관찰 영역에서 3D 측정이 가능합니다. 부품의 높이나 기판의 휨, 굴곡을 1대로 측정할 수 있습니다.

측정 대상 물체 비교
부드러운 물체를 측정할 수 있습니까?

03

부드러운 대상 물체

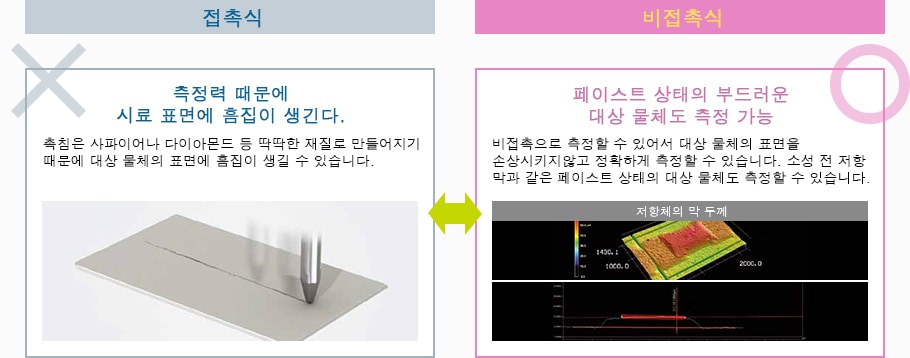

[접촉식] 측정력 때문에 시료 표면에 흠집이 생긴다. 촉침은 사파이어나 다이아몬드 등 딱딱한 재질로 만들어지기 때문에 대상 물체의 표면에 흠집이 생길 수 있습니다. / [비접촉식] 페이스트 상태의 부드러운 대상 물체도 측정 가능 비접촉으로 측정할 수 있어서 대상 물체의 표면을 손상시키지않고 정확하게 측정할 수 있습니다. 소성 전 저항 막과 같은 페이스트 상태의 대상 물체도 측정할 수 있습니다.

측정의 일반성 비교
요철이 큰 구조물이나 각도가 가파른 형상도 측정할 수 있습니까?

04

측정 정도

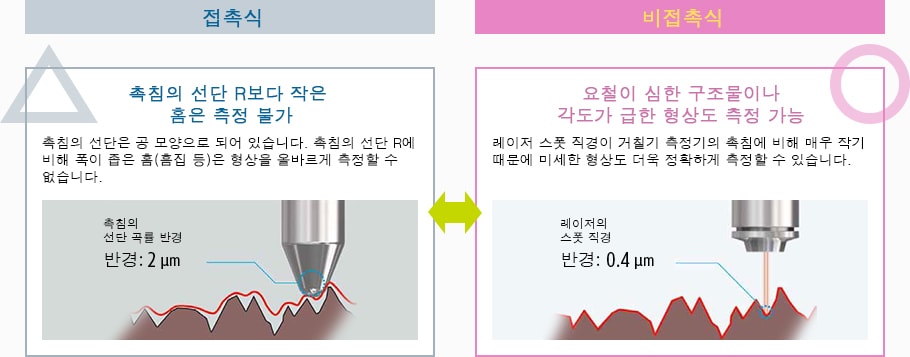

[접촉식] 촉침의 선단 R보다 작은 홈은 측정 불가 촉침의 선단은 공 모양으로 되어 있습니다. 촉침의 선단 R에 비해 폭이 좁은 홈(흠집 등)은 형상을 올바르게 측정할 수 없습니다. / [비접촉식] 요철이 심한 구조물이나 각도가 급한 형상도 측정 가능 레이저 스폿 직경이 거칠기 측정기의 촉침에 비해 매우 작기 때문에 미세한 형상도 더욱 정확하게 측정할 수 있습니다.

「접촉식」과 「비접촉식」을 철저히 비교한
아래 자료에서 각각의 장단점을 확인하시기 바랍니다.
