입자 / 오염 분석
품질 요건이 강화되면서 제공 공정에서 이물질로 인한 오염을 예방하는 것이 점점 더 중요해지고 있습니다.
조명 방법
적합한 밝기와 높은 해상도를 지닌 렌즈와 더불어 가장 중요한 역할을 하는 요소는 적절한 조명을 선택하는 것입니다. 물체를 세밀하게 검사하기 위해서는 링 조명과 동축 낙사 조명을 이용할 수 있습니다. 반사도가 낮거나 반투명한 대상 물체에서 디지털 마이크로스코프로 입자/오염 분석을 수행할 때 최고의 옵션은 투과광 조명입니다. 반사도가 높거나 광택이 있는 경우 확산 조명을 사용하면 대상에서 입자/오염을 선명하게 구별하는 데 도움이 될 수 있습니다. 가변 조명을 사용해 이물질을 시각화할 때는 조명 방향을 바꾸면 종종 도움이 됩니다. 마지막으로, 편광 조명은 투명한 물체를 통해서만 대상을 관찰할 수 있을 때 도움이 될 수 있습니다.
- A
- 광원
- B
- 렌즈
- C
- 대상
- D
- 하프 미러
- A
- 광원
- B
- 렌즈
- C
- 대상
- D
- 간유리 필터
KEYENCE 디지털 마이크로스코프는 다중 조명 기능이 탑재되어 있어 모든 조명 데이터를 캡처된 화상에 저장합니다. 그러므로 새로운 화상을 캡처하지 않고도 언제든 화상 내 조명을 변경할 수 있습니다.
KEYENCE 디지털 마이크로스코프의 환상 반사 최소화 기능을 활용하면 입자/오염 분석을 더 세밀하게 수행할 수 있습니다.
입자 / 오염 분석
KEYENCE의 프리 앵글 관찰은 표면 위 또는 아래 중 어디에 이물질이 있는지를 정확하게 판단할 수 있게 해줍니다. 그 결과, 분석이 더 쉬워지고 해결책을 신속하게 마련할 수 있습니다.
3D 이물질 이미징은 해결책을 파악하는 데 활용할 수 있는 또 다른 도구입니다. 분석 과정에서 3D 데이터는 이물질에 의한 스크래치 및 오염 중 무엇이 문제가 되는지 판단하는 데 도움이 됩니다.
이물질 측정을 통한 정량 분석

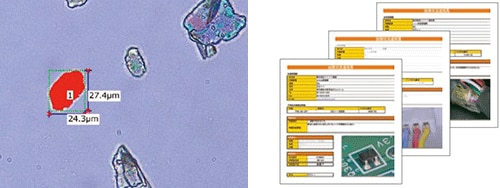

KEYENCE 디지털 마이크로스코프에서는 이물질을 관찰 및 포착한 후 광범위한 2D 및 3D 측정 기능을 실시간으로 수행하고 문자 처리 또는 스프레드시트 소프트웨어를 활용해 보고서로 내보내기할 수 있습니다.
KEYENCE 디지털 마이크로스코프는 ISO 표준 16232 및 VDA 19에 따라서 입자/오염 분석을 수행합니다. 첨단 이미징 성능 덕분에 높은 수준의 정확도로 측정이 가능하며, 심지어 1 µm 단위까지 측정됩니다.
