모든 애플리케이션의 문제 해결 화이버 유닛 FU 시리즈

화이버 유닛 선택 방법(용도 및 특징으로 검색)

100종류 이상의 파이버 유닛 중에서 선택할 수 있습니다.

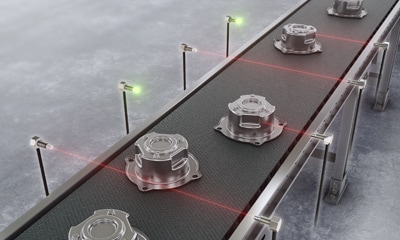

액티브 리시버

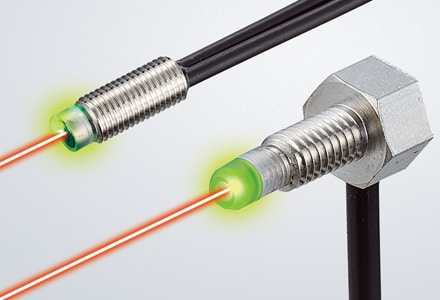

여러 각도에서 보이는 화이버 유닛 표시등

표시등이 잘 보이도록 설계한 화이버 유닛을 투과형·반사형의 총 10가지 모델로 동시 발매했습니다. 어떤 각도에서도 동작 상태를 쉽게 확인할 수 있습니다.

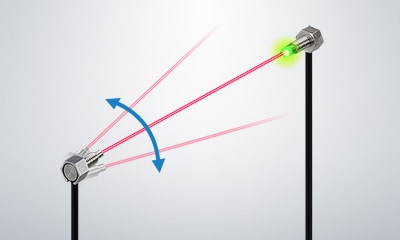

광축 조정을 어시스트

화이버 유닛의 광축 조정은 빛이 보이지 않기 때문에 시간이 많이 걸립니다. 또한, 광축이 맞는 것을 확인하기 위해 앰프의 표시를 보는 사람과 광축을 조정하는 사람으로 나누어 작업하는 경우도 있었습니다. 액티브 리시버의 광축 조정 모드를 사용 하면 광축이 맞는 포인트를 화이버 유닛이 알려주기 때문에 혼자서도 간단히 광축을 조정할 수 있습니다.

광축이 맞으면 녹색으로 점등

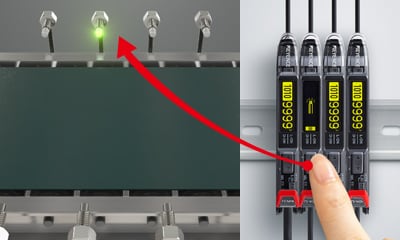

앰프와 연동

화이버 센서를 여러 대 사용하는 경우, 조작 중인 앰프와 연동 하는 화이버 유닛을 찾는 데 시간이 걸리곤 했습니다. 페어링 모드로 화이버 유닛 표시등을 점멸시키면 연동되는 조합을 한눈에 확인할 수 있습니다.

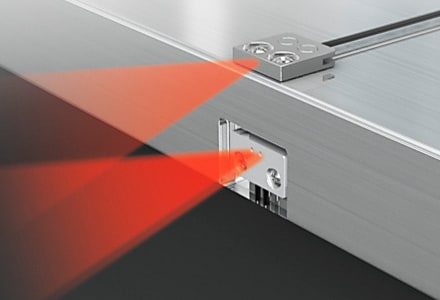

공간 절약

공간 절약과 하이 파워를 동시에 실현

공간 절약

검출부가 케이스와 동일한 면으로 되어 있기 때문에 먼지가 쌓일 공간이 없습니다.

너트형, 플랫 브래킷형 모두 곡률 R2 mm의 화이버 소선을 이용하여 선단 부분을 ‘ㄱ’자 모양처럼 구부렸습니다.
화이버의 선단을 45°로 자르면 빛을 90°로 꺽을 수 있지만 이 방식보다는 ‘ㄱ’자 모양 타입이 빛의 감쇠가 적어 하이 파워가 됩니다.

내부 구조

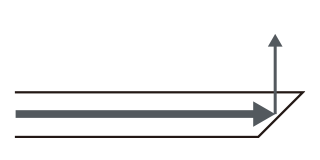

45° 컷 타입
구부러지면서 빛이 크게 감쇠된다

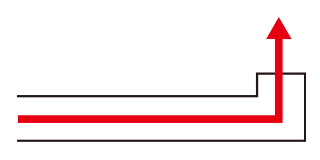

‘ㄱ’자 모양 타입
구부러져도 빛의 감쇠가 적다

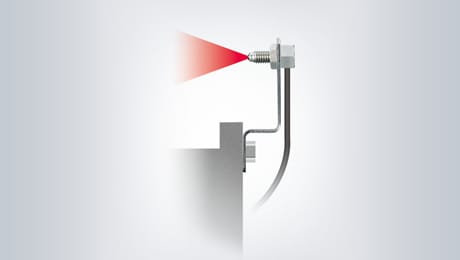

너트형

  • IP67

FU-77TZ

FU-77TG
고강도, 스테인리스 재킷 채택

케이블 처리 공간의 감소

아래와 같이 너트형을 사용하면 케이블을 깔끔하게 정리할 수 있습니다. 또한 케이블에 걸리는 등의 트러블도 방지할 수 있습니다.

  • 단선의 위험이 감소

기존
케이블에 걸려 단선될 위험이 있었습니다.

너트형
케이블 처리가 깔끔해져 단선의 위험이 줄었습니다.

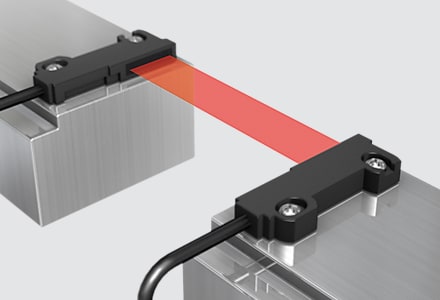

플랫 브래킷형

  • IP67

FU-52TZ / FU-44TZ

센서 케이스 내의 케이블 처리 이미지

공간이 협소한 장소에 설치 가능

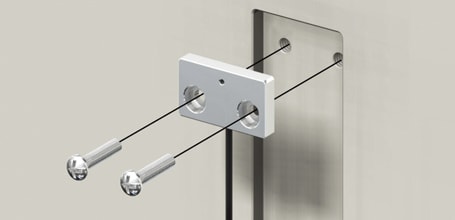

직접 설치가 가능하므로 브래킷의 설치 공간을 절약할 수 있습니다.

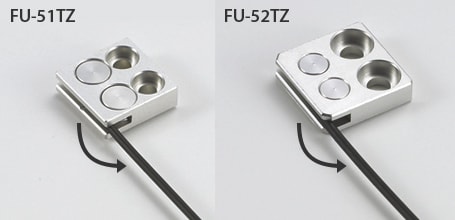

케이블 처리가 쉽다 (FU-51TZ/52TZ)

케이스 내부에서 케이블의 방향을 바꿀 수 있으므로 케이블 처리가 깔끔해집니다.

브래킷 일체형

  • IP67*

*FU-L50Z는 제외

FU-L51Z

설치 공간도 절약할 수 있습니다.

간단 설치

브래킷과 센서가 하나로 되어 있기 때문에 번거로운 조립 작업이 필요없습니다.

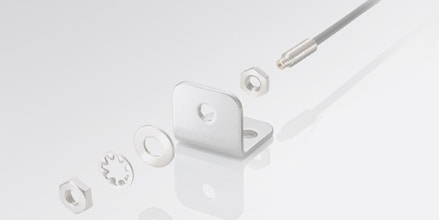

기존에는 부품이 많아서 번거로움

브래킷과 일체화 되어 편리
설치 공정 수 절감

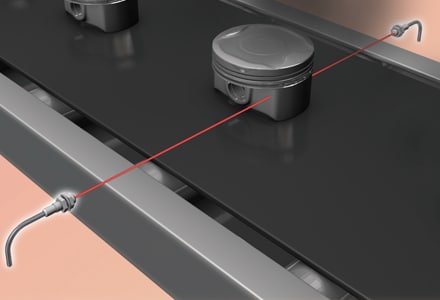

하이 파워 [투과형]

투과형에서는 장거리 검출이 가능한 화이버 유닛일수록 동일한 거리에서 사용할 경우 수광량을 많이 확보할 수 있어
검출 안정성이 높아집니다. 또한 투과력이 강해서 열악한 환경에서도 쉽게 영향을 받지 않습니다.

협시계 렌즈 어태치먼트

  • F-4
  • F-5
  • 3600 mm: FINE 모드 (초기 설정) 의 검출 거리

F-4 / F-5
개구각 약 8°의 렌즈 어태치먼트

특수 코팅

개구각* 을 좁힐 뿐 아니라 렌즈 내면에 특수 코팅 처리가 되어 있어 렌즈 내면에서 반사광이 감쇠되는 것을 막아줍니다. 효율적인 투광으로 하이 파워를 실현했습니다.

*개구각이란 센서에서 투광된 빛이 확산되는 각도를 말합니다.

렌즈 내장 각형

  • FU-50
  • 3600 mm: FINE 모드 (초기 설정) 의 검출 거리

FU-50
개구각 약 6°의 마이크로 렌즈를 내장

소형화

내장 렌즈로 소형화를 실현. 진동에 의해 렌즈가 느슨해지거나 빠질 염려가 없습니다.

간단 설치

각형 케이스를 채택. 전용 설치 브래킷으로 간단히 설치할 수 있습니다.

렌즈 내장 브래킷 일체형

  • FU-L50Z
  • 3100 mm: FINE 모드 (초기 설정) 의 검출 거리

FU-L50Z
개구각 약 15°의 렌즈를 내장

진동에 강하다

렌즈가 내장되어 있어 진동에 의해 렌즈가 느슨해지거나 빠질 염려가 없습니다. 또한 브래킷 일체형 이므로 진동에 의해 너트나 와셔가 느슨해질 염려도 없습니다.

내굴곡 렌즈 내장 M4 너트형

  • FU-70TU
  • IP67
  • 3500 mm: MEGA 모드의 검출 거리

FU-70TU
굴곡 횟수 5000만 회

움직임에 강하고 부러지지 않는다

볼 렌즈가 내장되어 있고 내굴곡 타입이며 하이 파워를 갖추고 있기 때문에 열악한 환경에서도 안정적으로 검출할 수 있습니다.

와이드 에어리어

  • FU-E40
  • 3600 mm: FINE 모드 (초기 설정) 의 검출 거리

FU-E40
렌즈로 개구각을 좁혀 광량 분포를 균일화

오염의 영향을 받지 않는다

검출면이 40 mm로 넓기 때문에 렌즈면의 일부에 이물질이 부착되더라도 영향을 잘 받지 않는 구조입니다.

렌즈 내장 테프론

  • FU-96T
  • FU-98
  • IP67
  • 3600 mm: FINE 모드 (초기 설정) 의 검출 거리

FU-96T

FU-98

불소 수지 커버

내장 렌즈로 하이 파워를 실현.
케이스가 불소 수지로 되어 있어 열악한 환경에서 파워가 요구되는 검출일 때 효과적입니다.

하이 파워 [반사형]

하이 파워 반사형

  • FU-40
  • FU-40G
  • FU-61

검출 거리 Top2

반사형은 검출 거리가 긴 화이버 유닛일수록 동일한 거리에서 사용시 많은 수광량을 확보할 수 있습니다.
반사율이 낮은 흑색 대상 물체나 광택이 있는 금속 대상 물체에 대한 검출 안정성이 향상됩니다.

  • 제1위

FU-40 / FU-40G
검출 거리 2,300 mm*

  • 제2위

FU-61
검출 거리 1,300 mm*

*FS-N10시리즈 파워 모드 MEGA 선택 시 검출 거리는 백지 (표준 검출 물체) 에 대한 값입니다.

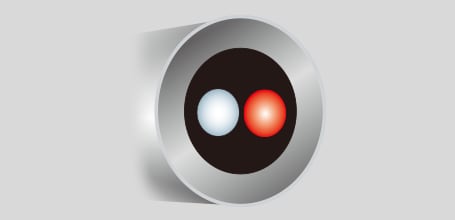

스테인리스 재킷 채택 FU-40G

먼지에 강한 하이 파워 반사형

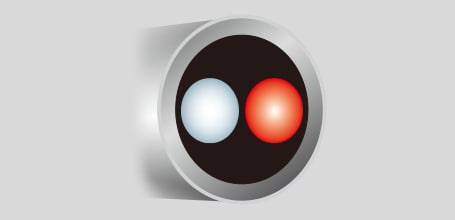

검출 거리 2.3 m의 하이 파워. 2안 렌즈로 약간의 먼지가 부착되어 있어도 안정적인 검출이 가능합니다.

대상 물체를 조준할 수 있는 협시계형

개구각을 약 8°로 억제하여 불필요한 빛의 확산을 차단합니다.

렌즈 내장 협시계

  • FU-40
  • FU-40G

먼 거리에서 원하는 것만 검출 가능

개구각 약 8°의 렌즈를 내장.
기존 반사형에 비해 검출 거리를 멀리 하여도 스폿 직경이 쉽게 확산되지 않는 구조입니다.

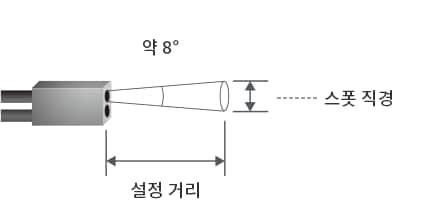

  • 스폿 직경 비교

표준 반사형: FU-6F
스폿 직경 ø = 1.155 × 설정 거리 + 소선 직경

FU-40 / FU-40G
스폿 직경 ø = 0.14 × 설정 거리 + 3.7

(예) 검출 거리 100 mm인 경우

  • FU-6F

1.155 × 100 + 1 = 약 ø117 mm

  • FU-40

0.14 × 100 + 3.7 = 약 ø18 mm

차이가 확실!

빛의 조사 각도를 바꾸어 감도차를 크게 할 수 있다

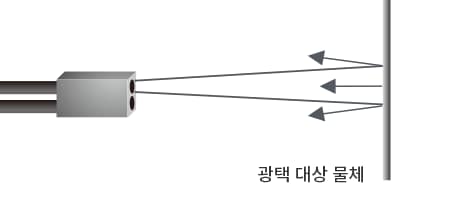

광택이 있는 대상 물체에 수직으로 빛을 조사하면 정반사광이 손실없이 수광 부로 되돌아오기 때문에 수광량이 높아집니다.

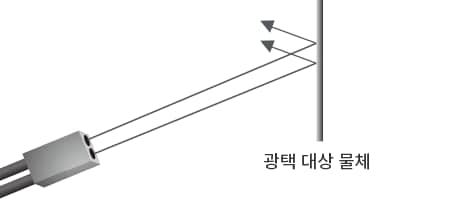

하지만 빛을 비스듬히 조사를 하면 정반사한 빛은 수광부와 반대 방향으로 향하기 때문에 대부분 수광되지 않습니다.
이러한 특성을 활용하여 센서의 설치 각도를 바꿈으로써 광택이 서로 다른 배경과 대상 물체 사이의 감도차를 크게 할 수 있습니다.

  • 각도에 따른 반사광의 차이

FU-40 / FU-40G

정반사광을 효율적으로 수광

거의 수광되지 않는다

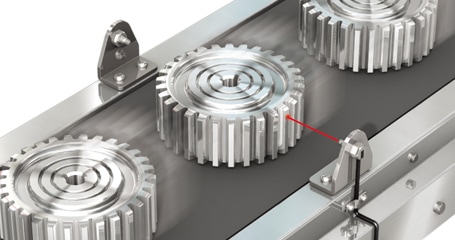

나사 설치 하이 파워

  • FU-61
  • FU-61Z
  • IP67

표준 반사형: FU-6F

FU-61 / 61Z

소선 직경 1.5배

소선 직경이 기존 제품의 1.5배.
빛이 더 쉽게 통과할 수 있도록 하여 하이 파워를 실현했습니다.
또한 소선이 굵어서 케이블이 걸리더라도 쉽게 손상되지 않습니다.

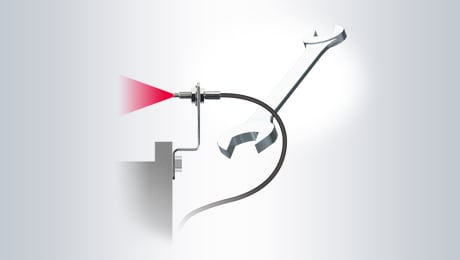

튼튼한 설치가 가능

케이스 재질로 SUS303을 채택.
체결 토크값은 기존의 약 3배인 3.0 Nm (약 30 kgf·cm). 센서를 설치할 때 지나친 토크로 인해 발생하는 파손의 위험을 줄일 수 있습니다.

와이드 레인지

와이드 레인지 타입은 대상 물체의 통과 위치에 편차가 있는 경우나 복잡한 형상의 대상 물체 유무 검출에 효과적입니다.
에어리어 타입과 어레이 타입은 각각 다른 특징을 지니고 있습니다.

FU-A100 / A40
100 mm / 40 mm 타입

  • IP67

FU-E40
40 mm 타입

에어리어 타입

  • FU-E11
  • FU-E40

광량 분포가 균일

렌즈를 내장하여 광량 분포를 균일하게 했습니다. 투과형에서는 어레이 타입보다 세밀한 변화를 검출할 수 있습니다.

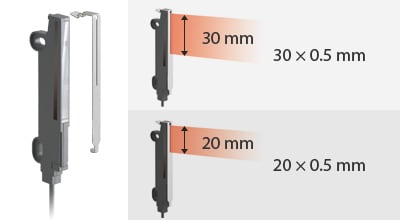

별매품인 금속 슬릿을 준비 (FU-E40)

투광의 검출 폭과 두께를 좁혀서 소형 대상 물체의 검출이나 빛의 회절에 대한 대책을 세울 수 있습니다.
기존의 실 슬릿에 비해 잘 벗겨지지 않고 설치와 분리도 간단합니다.

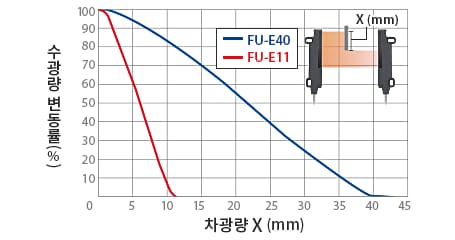

차광량과 수광량의 관계 (대표 예)

[측정 조건] 앰프: FS-N11N (HSP 모드, APC-OFF)
투·수광 간 거리: 100 mm
대상 물체: 불투명체

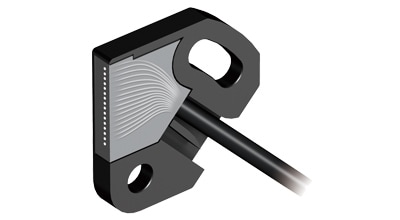

어레이 타입

  • FU-A100
  • FU-A40
  • FU-A05
  • FU-A10
  • FU-A05D
  • FU-A10D
  • IP67

광축 조정이 간단

화이버 소선을 나란히 배치하여 광축을 와이드화했습니다. 빛이 확산되기 때문에 광축 맞춤이 쉬워 설치가 번거롭지 않습니다.

내환경성이 높다

케이스 안이 수지로 충전되어 있어 외부로부터 먼지나 미스트가 침입하는 것을 막아줍니다.

보호 구조 IP67

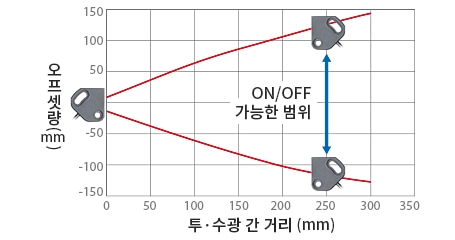

FU-A10 평행 이동 특성 (대표 예)

[측정 조건] 앰프: FS-N11N (FINE 모드, APC-OFF)
최대 감도를 설정하고 완전 차광/완전 입광에서
ON / OFF할 수 있는 위치를 측정

광축 조정이 쉽기 때문에 최적의 감도로 설치할 수 있다

나사 구멍이 타원형이어서 광축 조정이 쉽습니다.
앰프의 수광량을 확인하면서 수치가 가장 높아지는 부분을 찾을 수 있습니다.

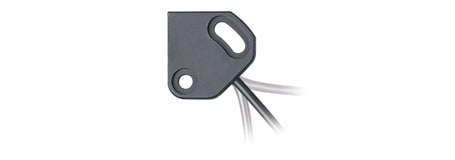

FU-A05 (D) / A10 (D)

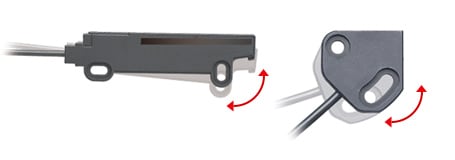

어레이 타입은 케이블 방향도 자유자재

소 스폿

렌즈부 고정, 화이버 삽입량으로 스폿 직경 조정이 가능

FU-10: 렌즈 내장형 화이버 유닛

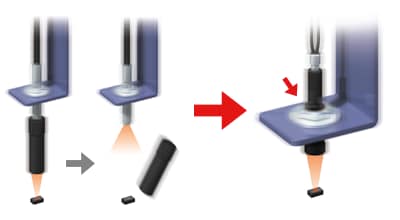

렌즈부가 고정되어 있어 진동으로 인해 빠지지 않는다

센서 고정용 나사가 렌즈부를 고정. 진동으로 인해 렌즈가 빠져 분실되는 등의 경우를 염려할 필요가 없습니다.

진동으로 인해 렌즈가 빠진다

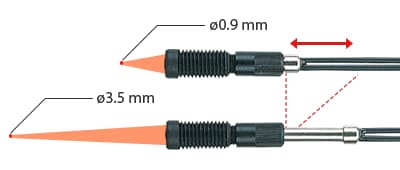

스폿 직경 가변

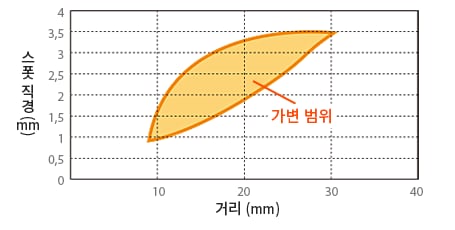

센서의 위치를 바꾸지 않고 대상 물체의 크기에 맞추어 스폿의 크기를 조정할 수 있습니다 (ø0.9~3.5 mm). 스폿 직경은 공구를 사용하지 않고 케이스부에 들어가는 화이버 삽입량을 조정하여 바꿉니다.

스폿 가변 이미지

스폿 직경을 조절할 수 있다

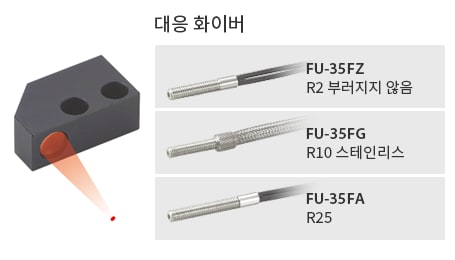

F-5HA: 사이드 뷰 가변 스폿형 렌즈

[대응 화이버] FU-35FZ R2 부러지지 않음 / FU-35FG R10 스테인리스 / FU-35FA R25

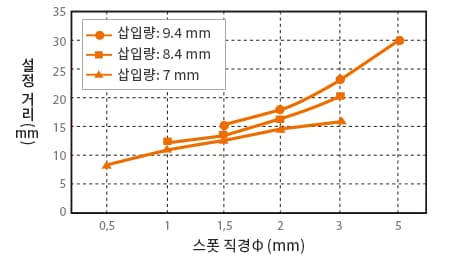

화이버 삽입량과 스폿 직경

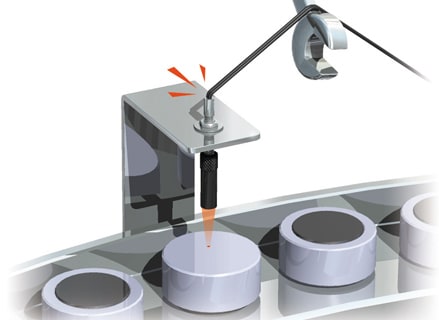

렌즈부가 고정되어 있어 진동으로 인해 빠지지 않는다

렌즈부의 나사 구멍 (ø3.2 mm) 으로 고정.
진동으로 인해 렌즈가 빠지지 않습니다.

스폿 직경 가변

렌즈부에 화이버를 삽입하는 양에 따라 ø0.5~3 mm까지 스폿 직경을 바꿀 수 있습니다.

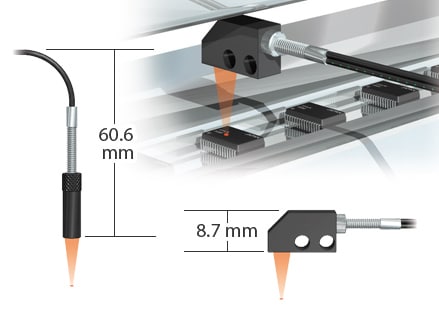

공간 절약

사이드 뷰이기 때문에 좁은 공간에도 설치가 가능합니다.

기존 제품의 약 1/7로 공간 절약

장점

  • 스폿 가변으로 다양한 대상 물체에 대응할 수 있어서 품종이 여러 가지인 경우에 효과적이다.
  • 센서를 설치할 때의 조립 오차도 설치 후에 스폿을 조절하여 커버할 수 있다.

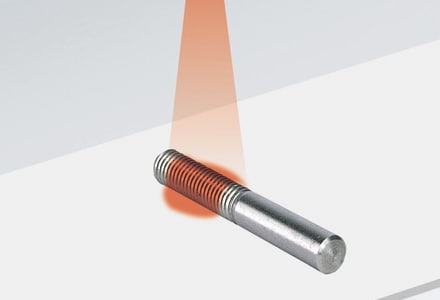

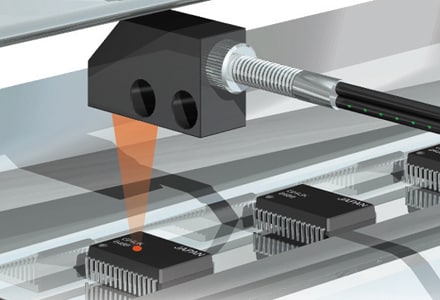

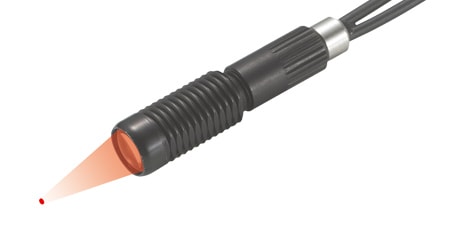

렌즈 내장 소 스폿

  • FU-20
  • 제1위

FU-20

  • 중심 거리: 5 mm
    스폿 직경: 약 ø0.1 mm

케이스 직경 ø3 mm의 공간 절약 타입으로 스폿 직경 약 ø0.1 mm를 실현

렌즈가 내장되어 있음에도 불구하고 케이스 직경은 불과 ø3 mm. 렌즈 어태치먼트 장착 타입보다 밀착해서 설치할 수 있습니다.

렌즈의 내면 반사를 억제하여 검출 안정성을 향상

케이스의 안쪽 면 코팅

케이스 안쪽에 난반사를 억제하는 코팅이 되어 있어 렌즈 안쪽에서 일어나는 반사를 줄일 수 있습니다.

글라스 렌즈

렌즈의 재질로 글라스를 채택하여 쉽게 흠집이 나지 않고 대상 물체가 없을 때 렌즈의 반동에 의한 수광량을 최소한으로 줄일 수 있습니다.

이러한 기능으로 미세한 대상 물체의 유무를 검출할 경우, 대상 물체가 있을 때와 없을 때의 수광량 차이를 안정적으로 확보할 수 있습니다.

내굴곡

내굴곡 화이버는 연속된 굴곡에 견딜 수 있기 때문에 가동부에 설치하면 좋습니다.
또한 FU-U시리즈는 내굴곡성과 더불어 곡률 R2 mm로 활용도가 높고 케이블의 프리 컷도 가능하기 때문에 사용하기가 더욱 편리해졌습니다.
「가동부」나「공간이 좁은 장소」에서 사용할 때 권장하는 화이버입니다.

용도 예

움직임에 강하다
움직이는 로봇 팔 등에 설치 가능

부러지지 않는다
협소한 공간에 맞도록 설치 가능

움직임에 강하다, 굴곡 횟수 5000만 회

  • FU-U 시리즈*

*FU-48U, FU-49U, FU-58U, FU-59U, FU-69U, FU-70TU, FU-70U, FU79U

내굴곡 횟수 5000만 회 돌파!

  • 유지 보수 횟수 감소
  • 설치 할 수
  • 긴 수명을 통한 비용 절약

신소재인 나일론 화이버를 채택하여 기존 대비 약 50배의 긴 수명을 실현. 피복의 강도 향상으로 내부의 소선에 가해지는 힘이 줄어들었습니다.

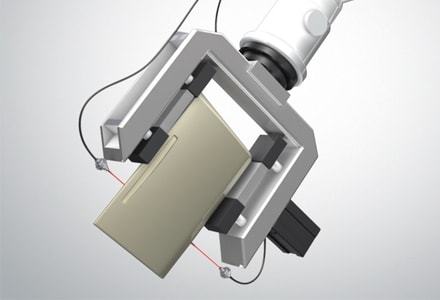

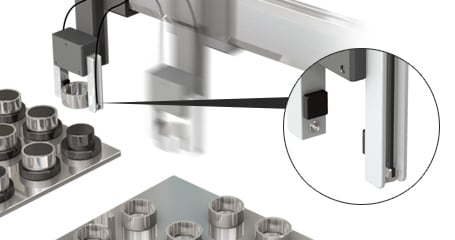

로봇 팔 등 가동부에서의 검출

형태에 맞게 설치 가능

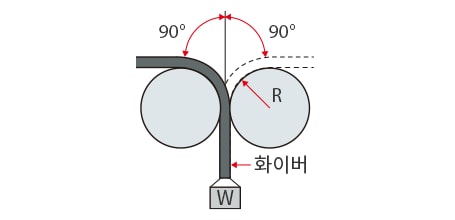

굴곡 조건
각도 좌우 각 90°
곡률 반경 R = 30 mm
하중 W = 20 g
속도 30회 / 1분 (좌우 왕복 1회)
시험 제품 FU-U 시리즈 화이버

부러지지 않는다

  • FU-U 시리즈*

*FU-48U, FU-49U, FU-58U, FU-59U, FU-69U, FU-70TU, FU-70U, FU79U

곡률 R2 mm를 실현

  • 공간 절약
  • 설치의 자유로움 향상

잦은 구부림으로 인해 부러지는 것을 걱정할 필요 없이 원하는 형태로 설치할 수 있습니다.

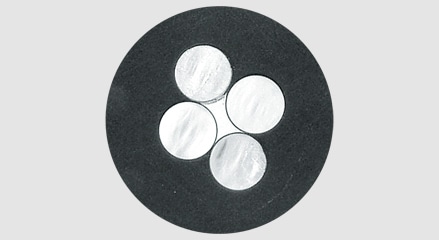

기존의 내굴곡 화이버
4개의 소선을 사용하고 있으며 R4 mm였습니다.

새로운 내굴곡 화이버

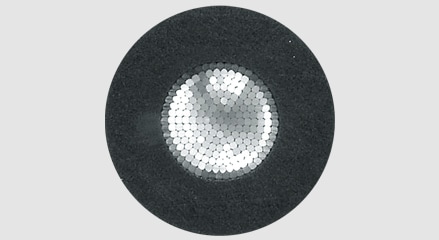

멀티 코어 화이버를 사용하여 R2 mm를 실현.

초극세 타입

  • FU-58U

ø1 mm를 실현

프리 컷으로 ø1 mm의 극세 직경을 실현했습니다.
초극세 타입이면서도 590 mm의 장거리 검출 (MEGA 모드) 이 가능하며 R2 mm의 곡률로 쉽게 구부릴 수 있다는 장점 덕분에 어떤 공간이라도 설치가 가능합니다.

렌즈 내장 타입

  • FU-70TU
  • FU-70U

하이 파워이면서 가동부의 진동에도 강하다

볼 렌즈 내장으로 3500 mm (FU-70TU) 의 장거리 검출이 가능하도록 했습니다.
하이 파워이므로 오염에도 강하고 렌즈에 따라 개구각도 약 24°로 좁기 때문에 빛의 회절도 잘 일어나지 않는 구조입니다.
또한 기존에는 렌즈 유닛을 사용한 경우 진동 때문에 느슨해져서 빠지는 일이 종종 있었습니다.
내굴곡이 요구되는 진동이 있는 장소에서도 안심하고 사용할 수 있습니다.

내유 / 내약품

내유·내약품 타입은 불소 수지 커버로 액체의 침입을 방지합니다.

냉각수 환경에서 드릴 부러짐 검출

세정 라인에서 대상 물체의 통과 확인

불소 수지 커버로 모든 환경에 대응

불소 수지 커버가 센서를 보호하기 때문에 다른 재질에 비해 다양한 약품에 대응할 수 있습니다.

양호: 양호 조건에 따라 가능: 조건에 따라 가능 불가능: 불가능

재질 약품명
아세톤 메틸 에틸케톤 벤젠 메틸 알코올 톨루엔 염산 황산 acid (98%)
불소 수지

양호

양호

양호

양호

양호

양호

양호

ABS

불가능

불가능

조건에 따라 가능

조건에 따라 가능

불가능

조건에 따라 가능

불가능

폴리카보네이트

불가능

불가능

불가능

불가능

불가능

조건에 따라 가능

불가능

구면 형상으로 물방울이 잘 맺히지 않는다

  • FU-96T
  • FU-98
  • IP67

FU-96T

FU-98

검출면이 곡면으로 되어 있어 검출을 방해 하는 물방울이 쉽게 흘러 떨어집니다.

렌즈 내장으로 하이 파워

  • FU-92
  • FU-96
  • FU-96T
  • FU-98
  • IP67

FU-92, FU-96, FU-96T, FU-98 모두 렌즈를 내장하고 있습니다.
검출 거리는 초기 모드인 FINE에서 3600 mm. 대상 물체가 불투명체인 경우 대상 물체가 있을 때와 없을 때의 광량차를 크게 확보할 수 있습니다.
따라서 오염 등에 의한 오동작이 잘 발생하지 않습니다.

설치가 간단

  • FU-96T
  • FU-98
  • IP67

FU-96T
본체에 설치 구멍이 있어서 그대로 설치할 수 있 습니다. 사이드 뷰이므로 공간이 좁은 장소에도 설치할 수 있습니다.

FU-98
전용 설치 브래킷 (OP-87095 재질 SUS316) 이 준비되어 있습니다. 본체에 돌기가 있어서 브래킷이 미끄러지지 않으며 확실하게 설치할 수 있습니다.

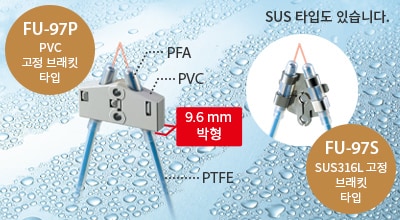

한정 반사형도 라인업

  • FU-97P
  • FU-97S
  • IP67

ㅅ자 형태로 액체가 고이는 현상을 방지

투광, 수광부가 나뉘어 있는 ㅅ자 타입을 이용하면 기존의 반사형처럼 액체가 고여서 발생하는 오작동을 감소시킬 수 있습니다.
또한 선단이 곡면으로 되어 있기 때문에 물방울이 검출면에 쉽게 고이지 않습니다.

SUS 타입도 있습니다. / [FU-97P] PVC 고정 브래킷 타입 / 9.6 mm 박형 / [FU-97S] SUS316L 고정 브래킷 타입

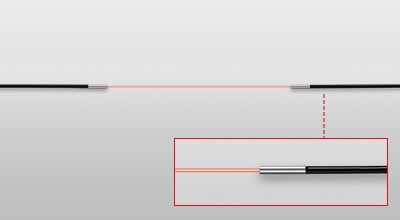

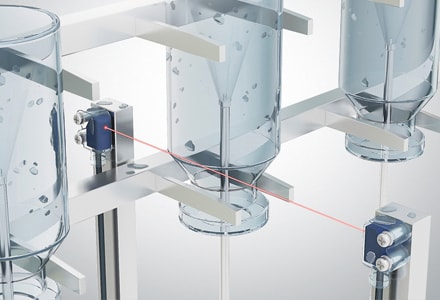

세경 [투과형]

세경이란 광축 직경이 가는 화이버 유닛을 가리킵니다. 광축 직경이 가늘기 때문에 미세 대상 물체의 검출에 효과적입니다.

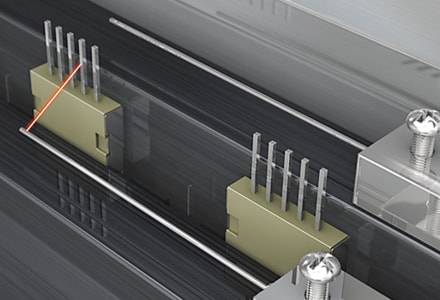

좁은 피치의 커넥터 핀 삽입 확인이나 휨 검출, 극소 칩의 검출, 대상 물체의 위치 결정 등의 용도에 적합합니다.

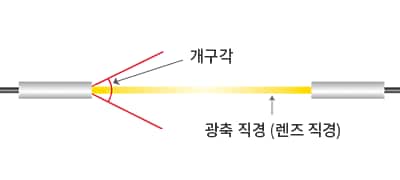

「광축 직경」은 화이버의 소선 직경 (렌즈 직경)과 동일 합니다.
「개구각」은 빛의 확산을 나타냅니다.

제1위ø0.125 mm

  • FU-55
  • FU-56

FU-55

FU-56

*슬리브부 구부릴 수 없음

케이스 직경이 ø2.5 mm로 소형이기 때문에 좁은 장소의 설치에 최적입니다.

제2위ø0.265 mm

  • FU-58
  • FU-76F

FU-58

FU-58의 케이스 직경은 라인업 중 가장 작은 ø1.0 mm입니다.

제3위ø0.5 mm

  • FU-51TZ
  • FU-53TZ
  • FU-57TZ

FU-51TZ

  • IP67

FU-53TZ

  • IP67

FU-57TZ

  • IP67

플랫 브래킷 타입은 직접 설치할 수 있습니다.

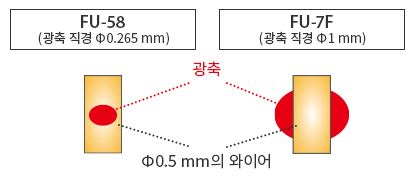

[세경 화이버의 장점] 미세 대상 물체 검출에 유리

(예) ø0.5 mm의 와이어를 검출한 경우

FU-58 (ø0.265 mm) 은 광축을 완전히 차광.
FU-7F (ø1 mm) 는 광축의 절반만 차광.

대상 물체보다 광축 직경이 가는 화이버가 감도차를 확보하기 쉽다!

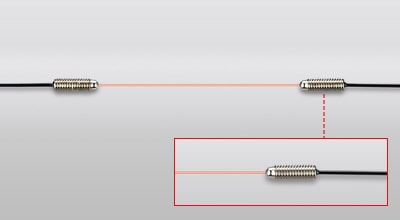

제3위ø0.5 mm

  • FU-58U
  • FU-59U
  • FU-79U

FU-58U

FU-59U

FU-79U

곡률 R2 mm의「잘 부러지지 않는 특성」과 5,000만 회의「내굴곡 성능」을 동시에 실현. 케이블 처리가 곤란한 장소나 반송 로봇 등의 가동부에 사용을 권장합니다.

제3위ø0.5 mm

  • FU-75F

FU-75F

*슬리브를 구부릴 수 없음

슬리브부는 ø0.82 mm로 가늘고, 길이는 15 mm입니다.
미세한 전자 부품의 통과 확인 등 공간이 좁은 장소라도 슬리브부가 통과할 수 있을 정도의 틈새만 확보되면 설치할 수 있습니다.

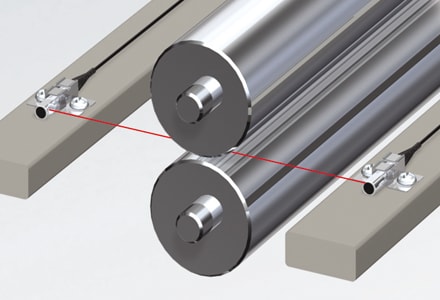

협시계 [투과형]

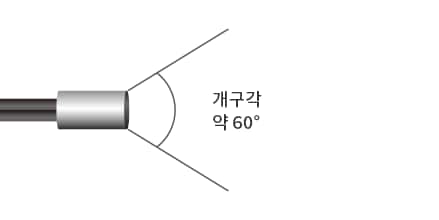

표준 화이버 유닛의 개구각은 약 60°입니다.
센서의 설치 공간이 좁은 경우나 빛의 회절이 예상되는 경우에는 개구각을 좁힌 협시계 화이버를 권장합니다.

제1위개구각: 약 2°

  • FU-18

FU-18

빛을 모으는 마이크로 렌즈의 앞쪽에 슬릿을 삽입하여 점 광원에 가깝게 하여 개구각 약 2°를 실현했습니다.

제2위개구각: 약 3°

  • FU-18M

FU-18M

광축을 90°로 구부리는「반사경」과 개구각을 좁히는 「집광 렌즈」를 일체 구조로 만들어 투광의 안정성을 향상시켰습니다.

렌즈와 반사경의 구조

분리 구조

일체 구조 (FU-18M)

FU-18M은 케이스 형상이 사각 기둥이기 때문에 수직 방향으로만 광축을 조정하면 됩니다.

제3위개구각: 약 6°

  • FU-16
  • FU-16Z
  • FU-50

FU-16/16Z

FU-50

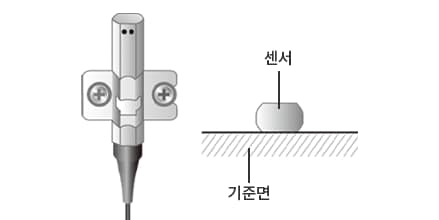

FU-16 / 16Z/18/50의 설치 방법

마크가 있는 면을 위로 향하게 하고 마크가 없는 면을 기준면으로 합니다.

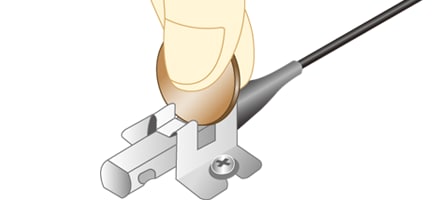

설치 브래킷의 홈에 동전 등을 꽂아 좌우로 비틀면서 광축을 맞출 수 있습니다.

제4위개구각: 약 8°

  • F-4
  • F-5
  • FU-96T

F-4

F-5

FU-96T

  • IP67

협시계 화이버는 렌즈로 빛의 확산을 억제하기 때문에 빛의 회절에 의한 영향도 줄일 수 있습니다.

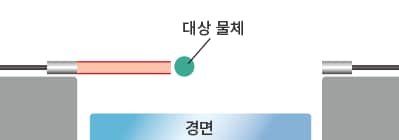

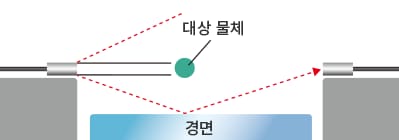

회절

개구각이 작을 수록 빛의 회절도 감소됩니다.

  • 좁은 틈새를 통과하는 검출
  • 근처에 액추에이터가 있는 장소에서 검출할 때 효과적입니다

회절로 인한 검출 오류

대상 물체가 차광해도 회절된 빛 때문에 검출 오류가 발생

개구각이 작으면...

회절의 영향 없음!

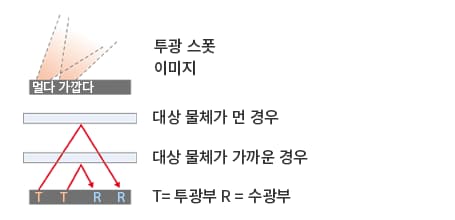

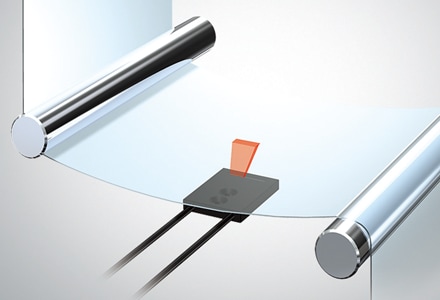

한정 반사

비구면 렌즈에 의해 장거리 검출이 가능

  • FU-40S

FU-40S
검출 거리
MEGA: 15~70 mm / FINE: 15~30 mm

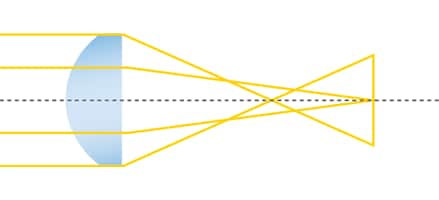

비구면 렌즈란?

구면이나 평면이 아닌 곡면으로 이루어진 렌즈를 말합니다. 가장 큰 특징은 구면 렌즈에서 발생하는 수차가 작다는 점입니다 (= 효율적으로 수광할 수 있다). 되돌아 오는 빛의 양을 늘리기 위해 렌즈의 구경을 크게 해도 수차는 작아집니다.

구면 렌즈
초점이 어긋남 = 수차가 있다

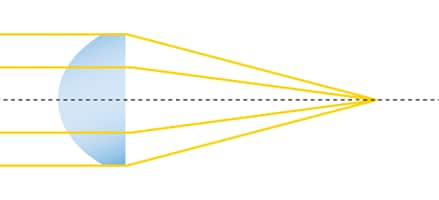

비구면 렌즈
초점이 어긋나지 않음 = 수차가 없다

수차란 렌즈의 중앙으로 들어오는 빛과 렌즈의 가장자리로 들어오는 빛의 초점이 어긋나는 것입니다.
흑색 물체·광택 물체·투명체 등을 장거리에서 검출할 때 효과적입니다.

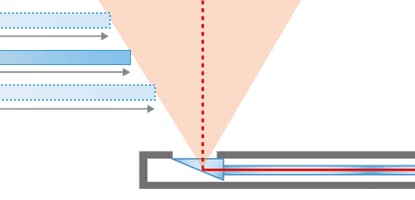

대상 물체의 기울기에 강하고 위치 결정 정도가 뛰어나다

  • FU-38L

FU-38L
검출 거리
MEGA: 8~38 mm / FINE: 8~32 mm

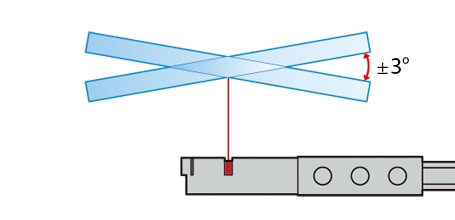

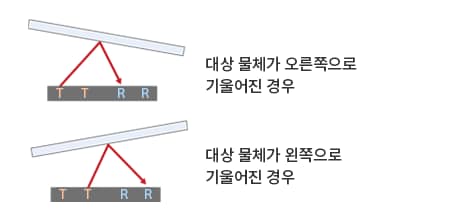

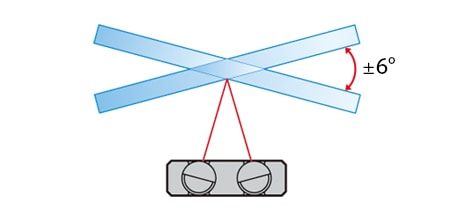

기울기의 영향이 적다

독자적인 광학 설계에 의해 기울기의 영향을 잘 받지 않습니다.

가로 방향

세로 방향

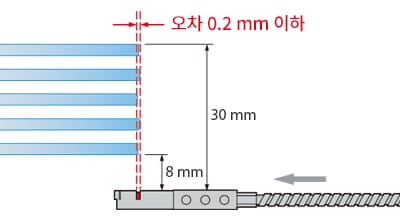

위치 결정 정도가 뛰어나다

거리 8~30 mm 사이에서 위치 결정 정도 0.2 mm 이하* 를 실현했습니다.

*글라스 기판의 데이터 (당사 조사)

포인트: 위치 결정 정도를 향상시키기 위한 팁

1. 투광부
프리즘으로 빛을 90°로 구부리고 렌즈를 사용해서 빛을 집광하기 때문에 개구각이 좁다.
2. 케이스
투·수광부보다 케이스의 폭을 좁게 하여 시계를 제한함으로써 일정 방향에서의 위치 결정 정도를 향상시킨다.

과거의 한정 반사 (이미지)

FU-38L (이미지)
개구부의 폭을 좁혀서 시계를 한정

2안 구조로 0 mm (근거리) 에서 광범위 검출

  • FU-38S

FU-38S
검출 거리
MEGA: 0~25 mm / FINE: 0~25 mm

넓은 검출 범위 (0~25 mm)

센서 내부에 원거리용과 근거리용으로 각각 2개의 투·수광부를 설치했습니다.
이러한 구조에 의해 0~25 mm의 장거리 검출을 실현했습니다.
센서부터 대상 물체까지의 거리에 편차가 있어도 안정된 검출이 가능합니다.

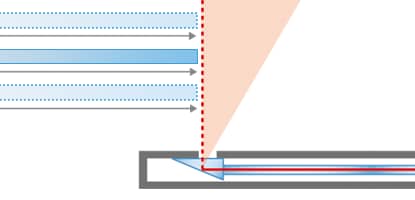

내부 구조도

센서 외측에 원거리용, 내측에 근거리용 투·수광부를 설치.
프리즘에 반사되는 구조를 이용하여 박형을 실현했습니다.

투광 스폿/검출 이미지

대상 물체가 기울어진 경우의 검출 이미지

대상 물체와의 거리가 먼 경우에는 원거리용 투·수광부가, 가까운 경우에는 근거리용 투·수광부가 사용됩니다.

액면

투명 파이프 설치 타입

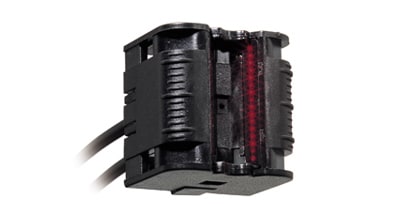

  • FU-95S

FU-95S
기포가 있어도 안심

16광축으로 물방울, 기포의 영향을 감소

16광축으로 검출을 하기 때문에 기포나 물방울 등으로 인해 몇 개의 광축이 영향을 받더라도 그 이외의 광축으로 검출할 수 있습니다.
ø4~26 mm의 파이프에 설치할 수 있습니다. 곡률 R5의 프리 컷 화이버를 통해 사용상의 자유도를 향상시켰습니다.

로크 기구로 간단 설치

위치 조정 잠금이 간단

  1. 고정 밴드로 센서를 설치
  2. 로크를 상하로 잡아당기면 고정 밴드가 약간 헐거워져 위치 조정이 가능
  3. 로크를 밀어넣으면 위치가 고정

눈금이 있어 위치 맞춤이 간단

12 mm 폭의 눈금으로 검출하고자 하는 위치를 간단히 확인할 수 있습니다. 또한 감도를 미세 조정하면 눈금 범위 내의 임의의 위치에서 검출할 수 있습니다.

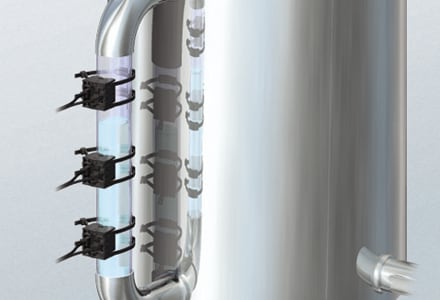

투명 파이프 설치 타입

  • FU-95W

FU-95W
직경 ø26 mm 이상의 파이프용

프리 컷 화이버는 곡률이 R5이므로 처리가 간단

파이프 직경이 ø26 mm 이상인 경우

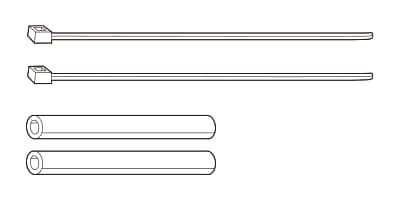

[FU-95W 전용 별매 선택 사양 OP-82177] 결속 밴드×2, 미끄럼 방지 고무×2
ø26~80 mm의 파이프 직경까지 대응할 수 있습니다.

파이프 설치 타입의 검출 원리

파이프 속에 액체가 없을 때는 파이프 굴절률과 공기 굴절률의 차이가 크기 때문에 빛은 파이프의 안쪽에 반사되어 수광부로 되돌아옵니다.
하지만 액체가 있을 때는 파이프 굴절률과 액체 굴절률의 차이가 적기 때문에 빛은 대부분 액체 속으로 투과되어 수광부로 되돌아오지 않습니다.
이러한 특성을 이용하여 액체의 유무를 검출합니다.

액체 없음

액체 있음

기포 있음

접액 타입

  • FU-93Z
  • FU-93

FU-93Z / FU-93

모델 내열 온도 불소 수지 화이버부
FU-93Z −40~+50°C R40* R0.5
FU-93 −40~+70°C R25

*선단에서 80 mm까지는 구부릴 수 없습니다.

접액 타입의 검출 원리

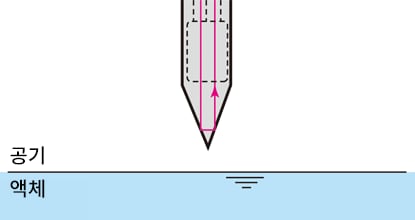

선단부가 공기 중에 있을 때는 불소 수지와 공기의 굴절률 차이가 크기 때문에 빛은 모두 반사되어 원래의 방향 (수광부) 으로 되돌아옵니다.

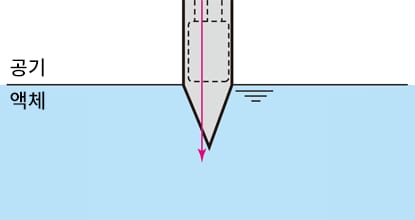

하지만 액체가 있을 때는 불소 수지와 액체의 굴절률 차이가 적기 때문에 빛은 대부분 액체 속으로 투과되어 수광부로 되돌아오지 않습니다. 이러한 특성을 이용하여 액체의 유무를 검출합니다.
