레이더식 레벨 센서 FR 시리즈 스타트업 가이드

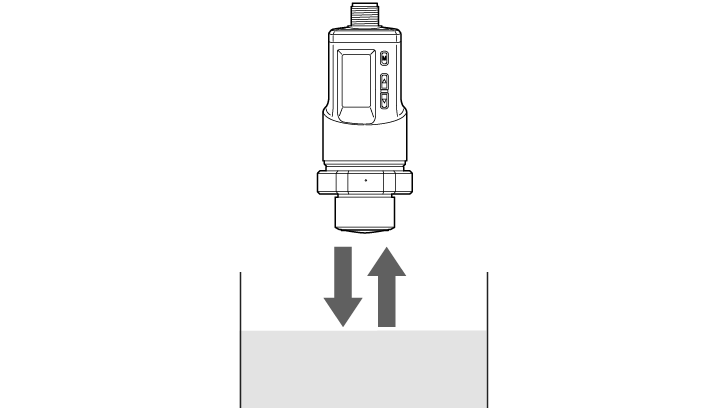

근거리에서는 검출이 불안정해질 수 있습니다.

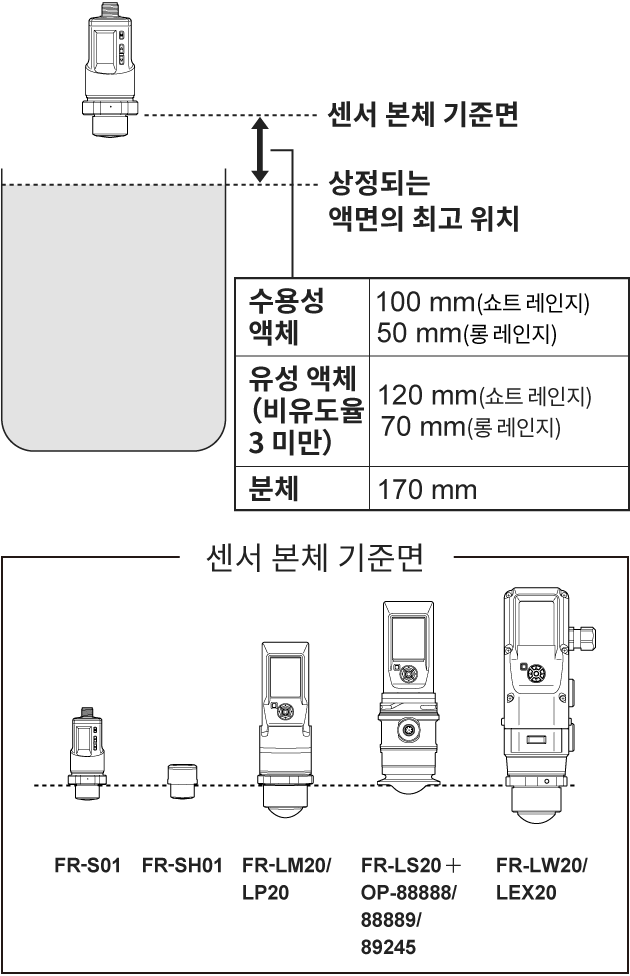

센서 본체의 기준면과 예상되는 최고 액면 사이의 거리가 아래 표의 값 이상이 되도록 설치해 주십시오.

* 거품이나 부착물이 없는 환경에서는 이보다 짧은 거리에서도 센서를 사용할 수 있는 경우가 있습니다.

권장

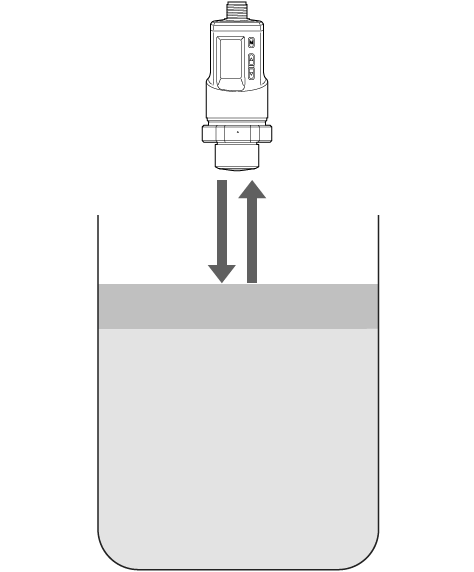

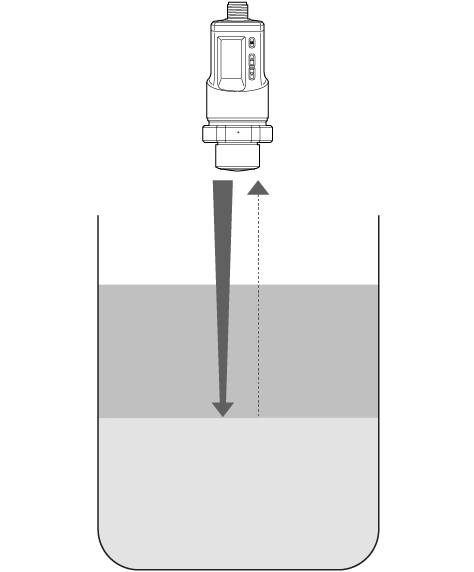

• 일시적으로 액면을 놓치더라도 ''추적 시간'' 에 설정된 시간 동안은 이전 값이 계속 유지됩니다. 거품으로 인해 검출이 불안정해질 경우, '추적 시간'을 길게 설정하여 검출 안정성을 높일 수 있습니다. * 액면을 놓치기 직전의 값이 ''추적 시간'' 에 설정된 시간 동안 유지되므로, 액면의 상승 및 하강 속도를 고려하여 검토해 주십시오.

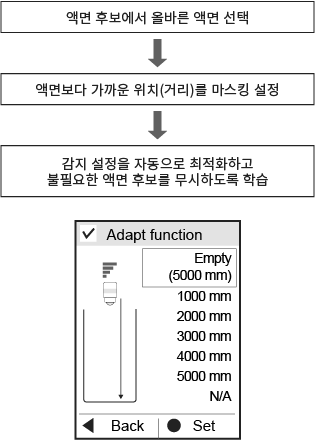

• ''감도'' 설정을 높이면 보다 안정적으로 검출할 수 있습니다. * 어저스트 기능으로 학습이 완료된 후 ''감도'' 설정을 변경할 때는 학습된 정보를 삭제하고 어저스트 기능을 다시 실행해 주십시오.

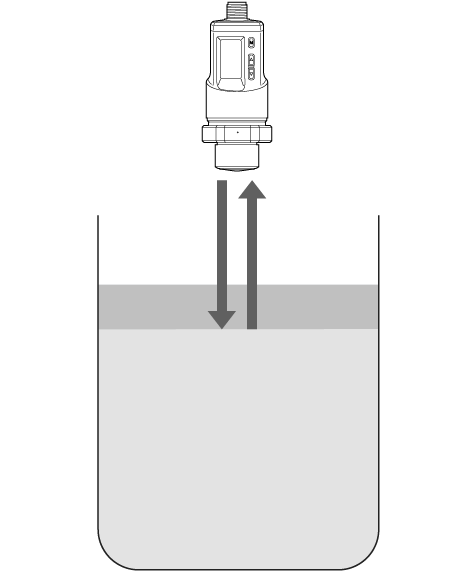

• FR 시리즈에 비해 접촉식 가이드 펄스 레벨 센서 FL 시리즈는 거품이 있어도 안정적으로 검출할 수 있는 경우가 있습니다. 거품으로 인해 FR 시리즈의 검출이 불안정할 경우, FL 시리즈도 함께 검토해 주십시오.
• 센서 아래에 거품이 들어오지 않도록 파이프를 설치해 주십시오.

  • POINT01
    플라스틱 파이프는 파이프 외부의 거품에 영향을 받을 수 있으므로 금속 파이프를 권장합니다.
  • POINT02
    파이프 직경은 센서 연결부(쇼트 레인지: G3/4, 롱 레인지: G1-1/2)와 같거나 커야 합니다.
  • POINT03
    파이프 단면의 반사로 인한 오검출을 방지하기 위해 스틸웰의 길이는 최저 액면의 위치보다 길게 할 것을 권장합니다. 단, 액체가 드나들 수 있도록 바닥면과의 사이에 공간을 확보해 주십시오.
  • POINT04
    내부 돌기가 최대한 적은 이음매 없는 파이프를 사용하고, 공기 구멍은 최대한 작고 높은 위치에 배치할 것을 권장합니다.

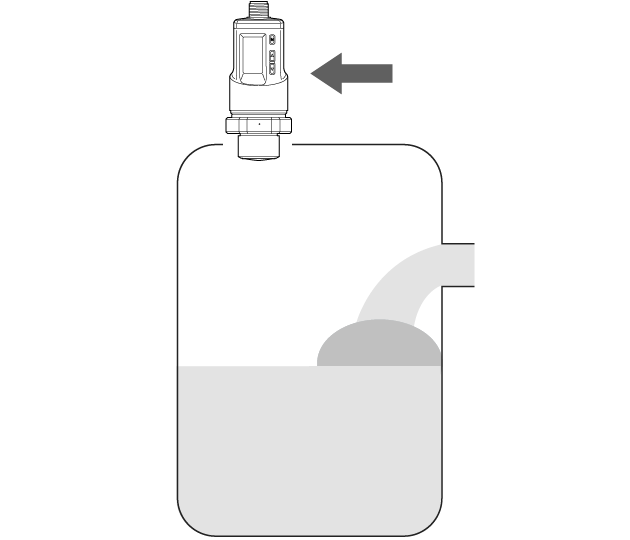

• 센서 아래에 기포가 최대한 발생하지 않도록 액체 공급구에서 멀리 설치하거나 소포제를 사용하십시오.

권장

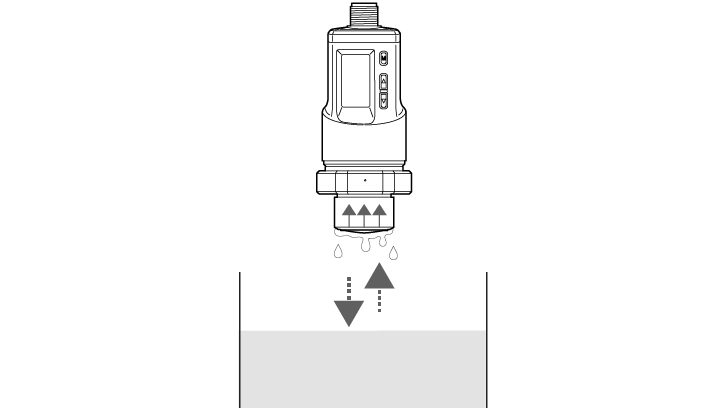

• 일시적으로 액면을 놓치더라도 '추적 시간'에 설정된 시간 동안은 이전 값이 계속 유지됩니다. 결로로 인해 검출이 불안정해질 경우, '추적 시간'을 길게 설정하여 검출 안정성을 높일 수 있습니다. * 액면을 놓치기 직전의 값이 '추적 시간'에 설정된 시간 동안 유지되므로, 액면의 상승 및 하강 속도를 고려하여 검토해 주십시오.
• '감도' 설정을 변경하면 안정적인 검출이 가능할 수 있습니다. * 어저스트 기능으로 학습이 완료된 후 '감도' 설정을 변경할 때는 학습된 정보를 삭제하고 어저스트 기능을 다시 실행해 주십시오.

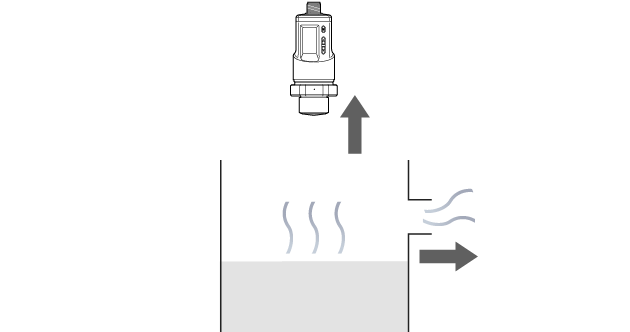

• 고온의 액체에서 멀리하거나 증기를 배출하는 등 결로가 발생하기 어려운 장소에 센서를 설치해 주십시오.

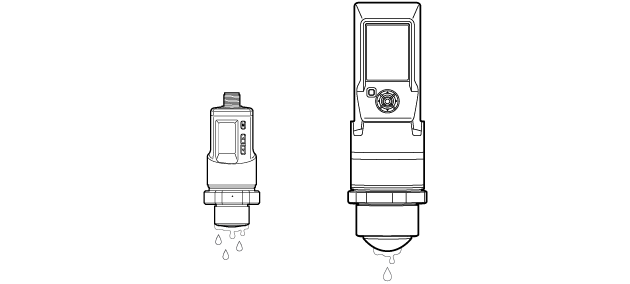

• 롱 레인지 모델은 바닥면이 구면이므로 쇼트 레인지 모델에 비해 센서 바닥면에 결로가 잘 생기지 않아 결로 영향을 덜 받습니다.
  또한 검출 능력이 높으므로 검출 거리가 짧은 경우에도 롱 레인지 모델을 권장합니다.

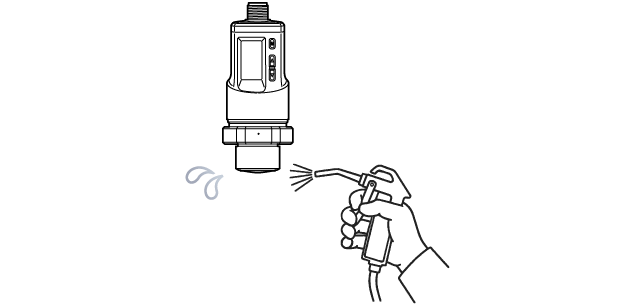

• 퍼지 등으로 결로를 제거해 주십시오.
