본체 모델: GS-M53P/GS-M93P/GS-ML53P
PNP
OSSD 동작 | 잠금장치 연계 |
---|---|
인터록 기능 | 자동 |
EDM 기능 | 사용하지 않음 |
대상 모델 | 본체 |
---|---|
힌지 고급 기능 | GS-M53P GS-M93P |
슬라이드 고급 기능 | GS-ML53P |

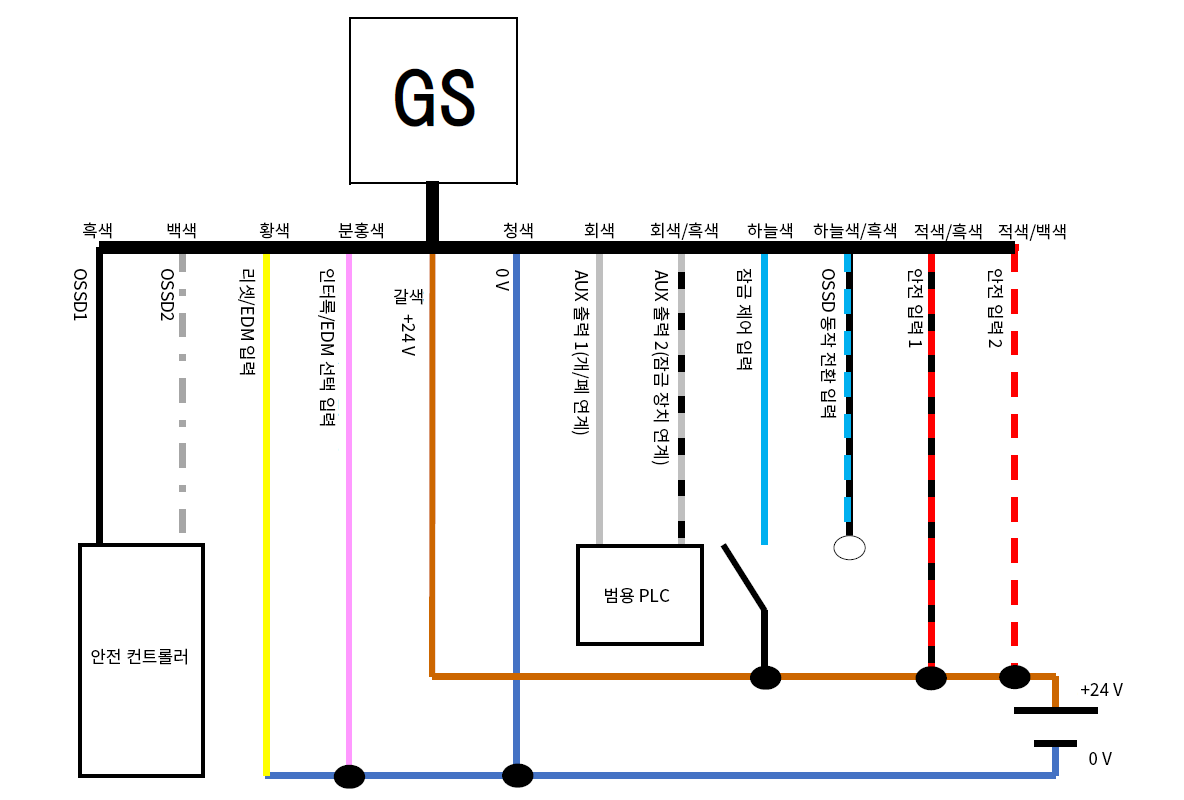

필수 | Pin | 색 | 배선도 내 아이콘 | 기능 |
---|---|---|---|---|
|
1 | 갈색 | ![]() |
+24 V |
|
3 | 청색 | ![]() |
0 V |
|
4 | 흑색 | ![]() |
OSSD1 |
|
7 | 백색 | ![]() |
OSSD2 |
|
2 | 적색/흑색 | ![]() |
안전 입력 1 |
|
6 | 적색/백색 | ![]() |
안전 입력 2 |
5 | 회색 | ![]() |
AUX 출력 1(개/폐 연계) | |
9 | 회색/흑색 | ![]() |
AUX 출력 2(잠금장치 연계) | |
|
10 | 하늘색 | ![]() |
잠금 제어 입력 |
개방 | 12 | 하늘색/흑색 | ![]() |
OSSD 동작 전환 입력 |
|
11 | 황색 | ![]() |
리셋/EDM 입력 |
|
8 | 분홍색 | ![]() |
인터록/EDM 선택 입력 |
- 필수에 체크되어 있는 배선은 OSSD를 정상적으로 ON/OFF 시키기 위해 필요한 배선입니다.
- 사용하지 않는 선은 통합하지 말고 각각 단독으로 절연 처리해 주십시오.
