본체 모델: GS-M50N
NPN
OSSD 동작 | 개/폐 연계 |
---|---|
인터록 기능 | 자동 타입에 한함 |
EDM 기능 | 사용 불가 |
대상 모델 | 본체 |
---|---|
힌지 단자대 | GS-M50N |

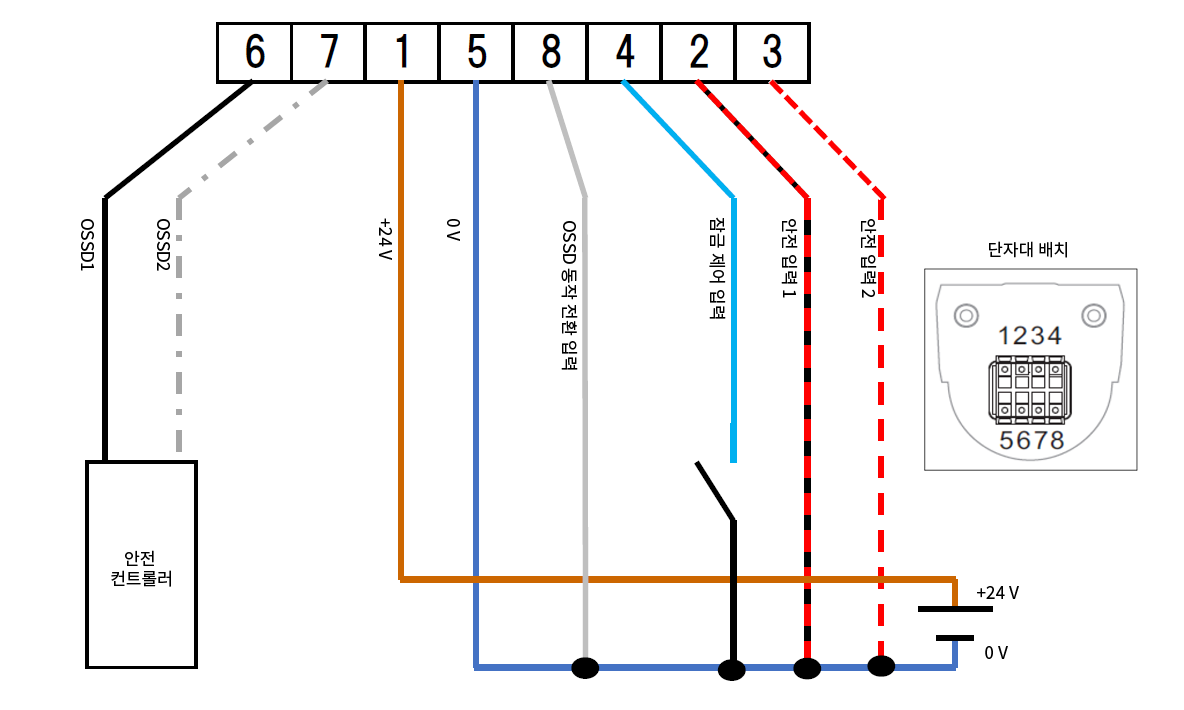

필수 | Pin | 색 | 배선도 내 아이콘 | 기능 |
---|---|---|---|---|
|
1 | 갈색 | ![]() |
+24 V |
|
5 | 청색 | ![]() |
0 V |
|
6 | 흑색 | ![]() |
OSSD1 |
|
7 | 백색 | ![]() |
OSSD2 |
|
2 | 적색/흑색 | ![]() |
안전 입력 1 |
|
3 | 적색/백색 | ![]() |
안전 입력 2 |
|
8 | 회색 | ![]() |
OSSD 동작 전환 입력 |
4 | 하늘색 | ![]() |
잠금 제어 입력 |
- 필수에 체크되어 있는 배선은 OSSD를 정상적으로 ON/OFF 시키기 위해 필요한 배선입니다.
- 배선도 내 아이콘은 커넥터 타입의 선 색에 맞춰져 있습니다. 동일한 색으로 배선할 필요는 없습니다.
