ISO/IEC 15416 검증의 항목과 의미


1 DEC(Decode)

디코드했을 때 판독 가능 여부를 판정합니다.
이 항목의 등급이 낮으면 바코드로 인식하지 못한다는 의미입니다.

다운로드

2 EDGE(EdgeDetermination)

판독한 바코드의 에지 수(흑백의 전환 포인트)가 예상한 에지 수와 같은지를 판정합니다.
아래의 오른쪽 그림과 같이 긁힘 등으로 인해 백색 선이 생기면 등급이 낮아집니다.

다운로드

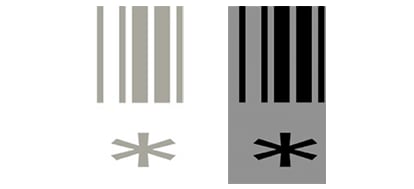

3 SC(Symbol Contrast)

코드 영역의 최대 휘도값(Rmax)과 최소 휘도값(Rmin)의 차이를 평가합니다.
전체적인 콘트라스트가 분명하지 않으면 등급이 낮아집니다.

다운로드

4 MINR(Minimum Reflectance)

스캔 파형 중의 최소 반사율.
최소 휘도값(Rmin)이 최대 휘도값(Rmax)의 50% 이하인지의 여부를 평가합니다.
바의 인쇄가 전체적으로 흐리면 등급이 낮아집니다.

다운로드

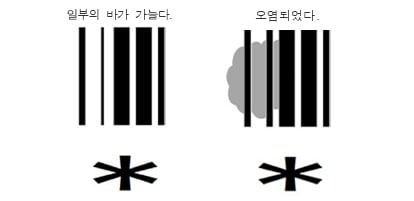

5 MINE(Minimum Edge Contrast)

스페이스(콰이어트 존을 포함)와 이웃한 바의 반사율 차이의 최소값이 15% 이하인지의 여부를 평가합니다.
일부 바가 가늘거나 배경의 일부가 오염되어 있으면 등급이 낮아집니다.

다운로드

6 MOD(Modulation)

최소 에지 콘트라스트와 코드 콘트라스트의 비를 평가합니다.
일부 바가 가늘거나 배경의 일부가 오염되어 있으면 등급이 낮아집니다.

다운로드

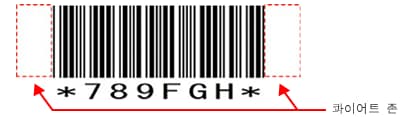

7 QZ(Quiet Zone)

콰이어트 존의 폭이 규격에 맞는지를 평가합니다.

다운로드

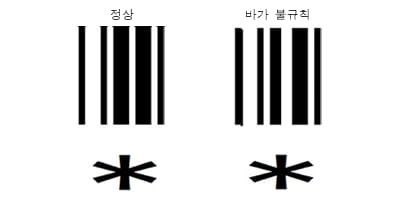

8 DCD(Decodability)

코드 종류별로 정한 디코드 여유도.
이상적인 선 폭 패턴과 실제 선 폭 패턴의 오차 크기를 평가합니다.
바나 스페이스가 굵거나 가늘면 등급이 낮아집니다.

다운로드

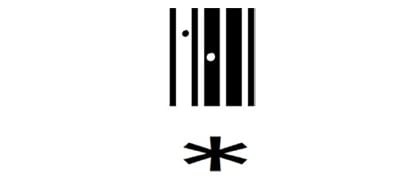

9 DEF(Defects)

엘리먼트 내의 색 얼룩을 평가합니다.
바나 스페이스가 손상되거나 오염되면 등급이 낮아집니다.

다운로드
