커넥터를 빠르고 정확하게 계측할 수 있는 방법

커넥터는 최근의 디지털 기기·통신 기기의 보급에 의해 수요가 확대되고 있습니다.
또한 커넥터의 종류와 용도가 다양해짐으로써 제품의 검사 해석에 대한 요구가 커지고 있습니다. 최신 「VK-X 시리즈」는 반복 측정이나 같은 샘플 내의 여러 측정 항목을 등록해 자동 측정하는 티칭 일괄 분석뿐 아니라 템플릿을 작성해 OK/NG 판정도 가능합니다.
여기에서는 커넥터의 기술 정보와 백색 간섭계 탑재 레이저 현미경을 이용한 검사 사례를 소개합니다.

커넥터란?
커넥터의 일반 명칭
커넥터 구조

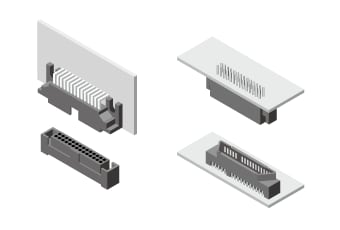

커넥터 연결 목적
커넥터 관련 검사 사례

커넥터란?

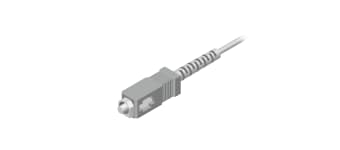

전자회로나 광통신에 사용되는 케이블을 접속하는 부품입니다. 커넥터를 사용하면 케이블의 탈부착 및 연결이 쉬워집니다.

커넥터 사용의 장점

(1) 새제품으로 교환하기만 하면 되므로 수리가 간단.
(2) 모듈화로 업그레이드가 쉽다.
(3) 부품의 조립이 쉬워지고 생산성이 향상된다.

커넥터의 일반 명칭

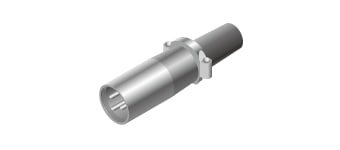

플러그(Plug): 한 쌍의 결합 커넥터 중 하나로 바늘 모양의 콘택트가 있는 면을 가리킵니다.
수컷 (male)이라고도 합니다. 잭과 짝을 이루어 쌍으로 사용됩니다.

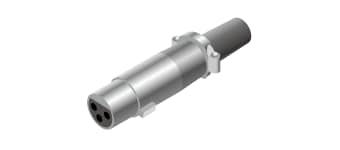

잭(Jack): 한 쌍의 결합 커넥터 중 하나로 격자 모양의 콘택트 삽입구가 있는 면을 가리킵니다.
암컷(female)이라고도 합니다.

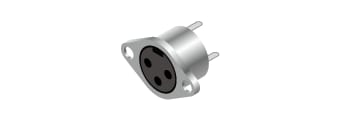

리셉터클(Receptacle): 박스나 패널에 설치하여 사용하는 커넥터를 리셉터클이라고 하며 플러그와 세트로 사용합니다.

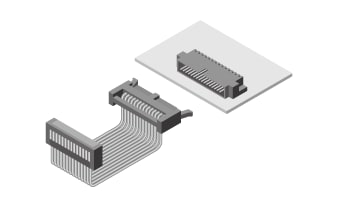

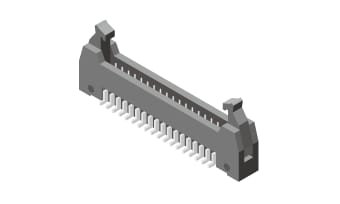

헤더(Header): 플랫 케이블을 연결하는 데 사용되는 커넥터로 수컷 쪽을 헤더라고 하며 소켓과 세트로 사용합니다.

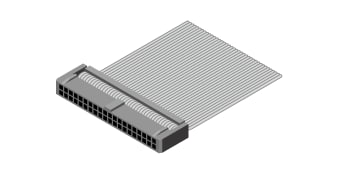

소켓(Socket): 플랫 케이블을 연결하는 데 사용되는 커넥터로 암컷 쪽을 소켓이라고 합니다.

커넥터 구조

콘택트(Contact)

커넥터를 연결했을 때 전기적으로 접촉하는 단자입니다. 나이프 포크 콘택트와 벨로우즈 콘택트가 대표적입니다.

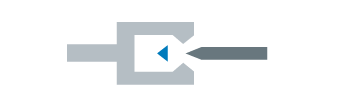

나이프 포크 콘택트: 콘택트의 구조 형상이 「칼」과 「포크」를 닮은 것에 유래하는 속칭입니다.

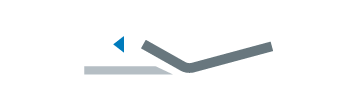

벨로우즈 콘택트: 얇은 판을 구부려 성형한 콘택트입니다. 면에서 접촉하기 때문에 높은 신뢰성을 얻을 수 있습니다. 콘택트의 형상이 주름관(벨로우즈)과 닮은 것에 유래하는 속칭입니다.
