높이·단차

대상 물체의 표면의 위치면 위치를 검출하고 높이를 측정합니다. 단차 측정의 경우, 레이저를 광범위하게 조사하는 타입으로 측정하면 센서 헤드를 움직이지 않고도 단차를 안정적으로 측정할 수 있습니다.측정 방법은 조건에 따라 달라지며 특별한 조건에서도 적용할 수 있습니다. 궁금한 내용에 대해서는 가까운 영업소에 문의해주십시오.

카탈로그 다운로드

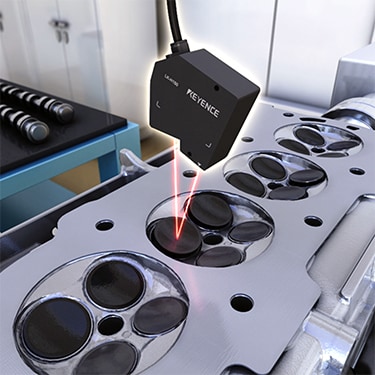

비접촉으로 대상 물체의 표면의 위치를 검출합니다. 고속 샘플링이므로 대상 물체가 고속으로 움직여도 안정적으로 측정할 수 있습니다.

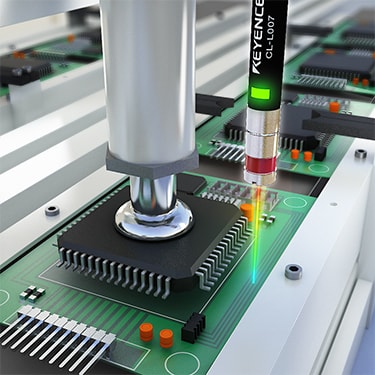

비접촉으로 대상 물체의 윗면 위치를 검출합니다. 동축 측정이므로 측정 포인트가 깊숙한 곳에 위치하더라도 안정적으로 측정할 수 있습니다.

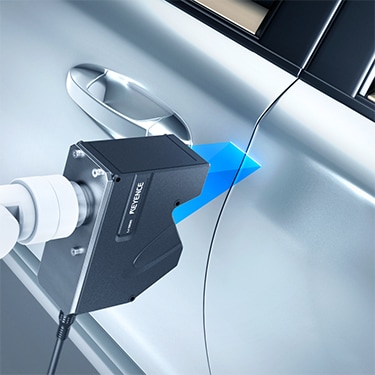

블루 레이저를 사용하여 수광 화소에 샤프한 파형을 결상합니다. 3200점/프로파일이므로 폭 방향의 측정도 고정도입니다.

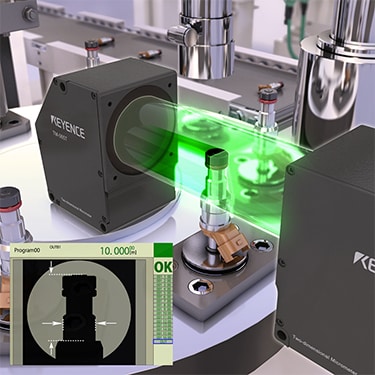

원통 형상의 평행광을 조사하여 그림자로 치수를 측정합니다. 외경, 단차, 길이 등 각종 치수를 측정할 수 있습니다.

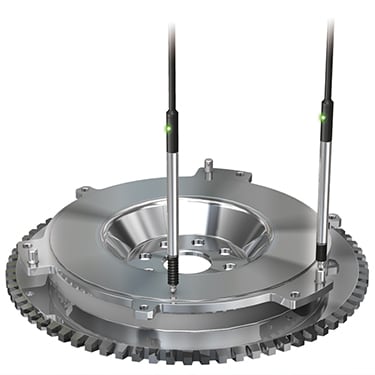

접촉식이라 기름의 영향을 받지 않고 고정도로 측정할 수 있습니다.

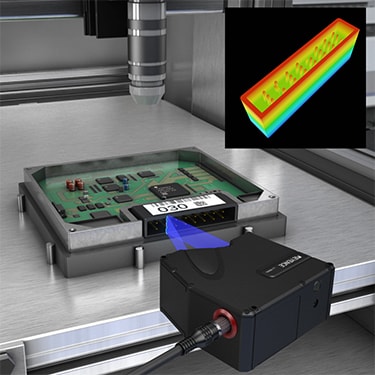

커넥터 단자의 위치와 돌출량을 동시에 검사합니다. 기존에는 비전 시스템 검사와 접촉식 센서를 이용한 측정이라는 2회로 나눠서 실시했지만 LJ-X8000 시리즈는 동시에 검사할 수 있습니다. 설비 수 감축에 의한 비용 절감을 실현합니다.

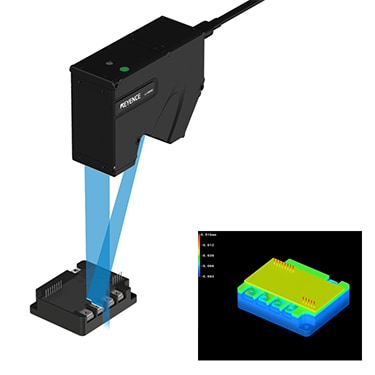

파워 모듈 단자의 평면도를 측정합니다. 대상 물체를 면으로 포착하여 최소 제곱법으로 산출한 기준 평면에 대해 평면도를 측정합니다. 대상 물체 설치 시의 기울기로 인한 오차를 무시 하고 정확하게 측정할 수 있습니다.

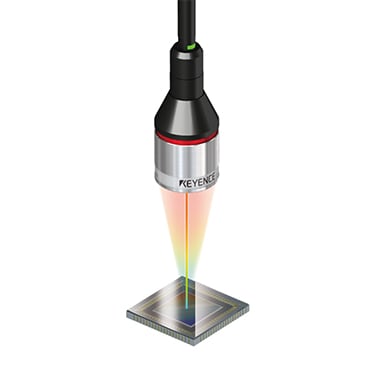

본딩 후 소자의 기울기를 검사합니다. CL-3000 시리즈는 동축으로 측정할 수 있는 멀티 컬러 공초점 방식을 채택했습니다. 대상 물체가 경면·거친 면이라도 동일한 설치 방법으로 측정할 수 있어, 고정도 검사를 간단하게 실현합니다.
