초고해상도 인라인 프로파일 측정기 LJ-X8000 시리즈

다양한 대상 물체를 최고의 정도로 측정

광시야 · 고정도타입 등장
초고해상도 측정

  • 초고정도
  • 어떤 소재에도 대응
  • 설정은 불과 3단계

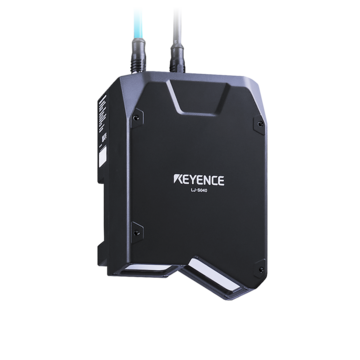

LJ-X8000 시리즈 - 초고해상도 인라인 프로파일 측정기

업계 최고인 3200 Point/프로파일의 초고해상도 측정을 실현한 초고해상도 인라인 프로파일 측정기 LJ-X8000 시리즈는 "있는 그대로의 형상"을 정확하게 포착하여 고도의 3D 검사를 실현하는 레이저 변위센서(2D・3D)입니다. 초고해상도이면서 최속 16khz의 샘플링을 실현. 또한 라인 반송 중에 발생하는 위치 틀어짐이나 편차 등을 모든 방향에서 틀어짐을 검출, 자동 보정하여 측정할 수 있기 때문에 위치 정렬에 시간을 들인다든지, 라인을 멈출 필요 없이 안정적으로 자동 전수 검사를 할 수 있습니다. 덧붙여서 초고해상도와 사용의 편리함을 양립. 단 3step으로 간단히 설정을 완료할 수 있기 때문에 도입이나 설정 전환의 공수를 대폭 절감할 수 있습니다.

개발하기 복잡했던 3D 검사 시스템을 로우 코드만으로 초고속 제작 - 소스 코드 자동 생성 -

3D 검사 시스템 개발 지원 소프트웨어인 LJ Developer를 사용하면 오랜 시간이 소요되었던 3D 검사 시스템의 2차 개발 업무를 소스 코드 자동 생성 기능을 통해 손쉽게 구현할 수 있습니다. 2D 검사 시스템에 대한 지식만 있다면 개발 가능한 사람이 한정적이었던 3D 검사 시스템의 소프트웨어를 누구나 손쉽게 개발할 수 있습니다.

  • 치수 측정, 외관 검사, 위치 보정, 노이즈 제거 필터, 화상 합성 기능, 3D 화상 제작 기능 등을 포함한 3가지 종류의 라이브러리
  • 전용 UI를 이용하여 마우스 조작만으로 직관적인 측정 설정 가능
  • 소스 코드 자동 생성 기능을 통해 사용자의 프로그램에 간단하게 적용 가능

자세히 보기

용도

  • 테일러드 블랭크 용접의 형상 검사

  • 단자의 피치와 단차 검사

  • 케이블의 요철 검사

  • 단자의 높이 검사

용도

특징

초고해상도 측정 기존 대비 4배

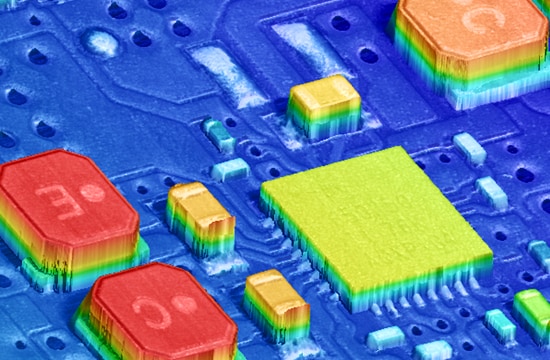

업계 최고인 3200 point/프로파일의 초고해상도 측정으로 대상 물체의 형상 묘사를 매우 정확하게 할 수 있습니다.
이를 통해「있는 그대로의 형상」을 표현하여, 더욱 정확한 측정·검사를 할 수 있습니다.

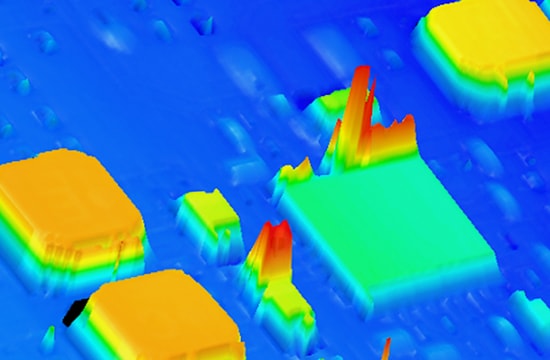

기존

  • 거칠다
  • 편차·수치 급증
  • 표면 상태에 영향을 받기 쉽다

LJ-X8000

  • 미세하다
  • 정확
  • 어떤 표면 상태에서도 안정

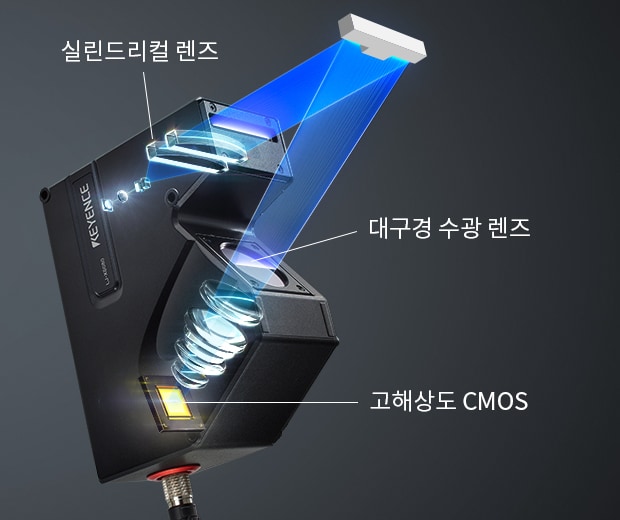

초고정도를 실현할 수 있었던 이유

단순히 CMOS의 화소 수를 올리면 1화소의 사이즈가 작아져 충분한 수광량을 얻을 수 없습니다. 결과적으로 높이 방향의 정도 저하·대상 물체 검출 능력의 저하를 초래합니다. LJ-X8000 시리즈는 이를 해소하기 위해 아래와 같은 신기술을 채택했습니다.

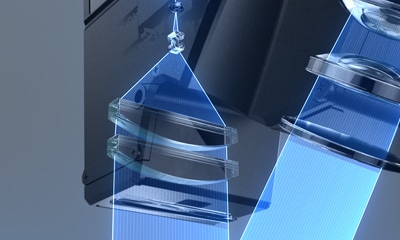

실린드리컬 렌즈

독자적인 설계의 실린드리컬 렌즈를 이용해 평행광을 조사. 대상 물체 표면의 반사광 산란을 억제합니다.

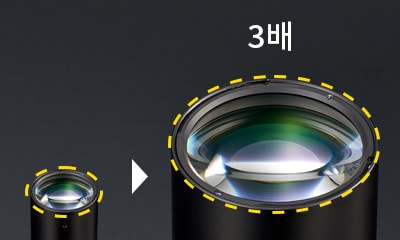

대구경 렌즈

독자적인 광학 설계와 더불어 기존 대비 3배의 면적을 자랑하는 대구경 수광 렌즈를 탑재해 수광량 향상을 실현.

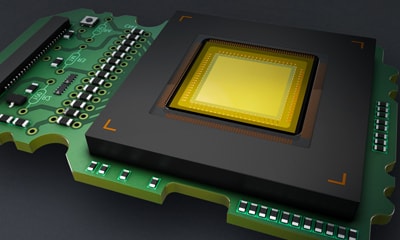

고해상도 CMOS 기존 대비 4배

세계 최고인 3200 point/프로파일을 실현하는 신개발 고해상도 CMOS를 탑재.

프로파일 얼라인먼트 기능

3D 화상을 생성할 때 2D 프로파일의 위치를 X·Z·θ 각각에서 보정합니다. 진동이나 편심, 대상 물체의 휨 및 굴곡 등의 영향을 제거하여 검사에 적합한 화상을 생성합니다.

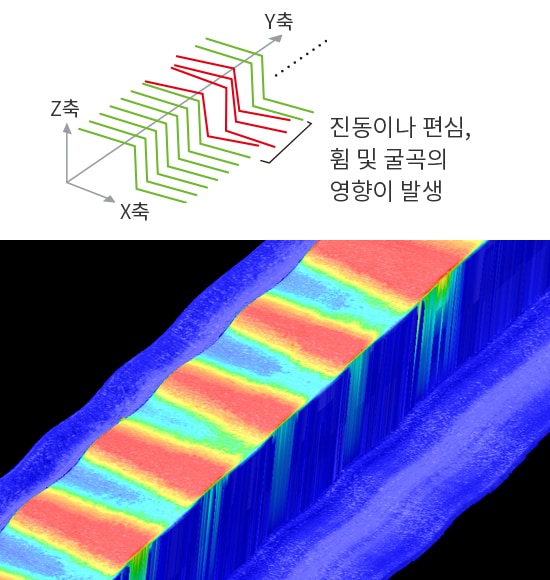

프로파일 얼라인먼트 없음

반송 시 진동의 영향을 받아 최적의 3D 화상을 생성할 수 없습니다.

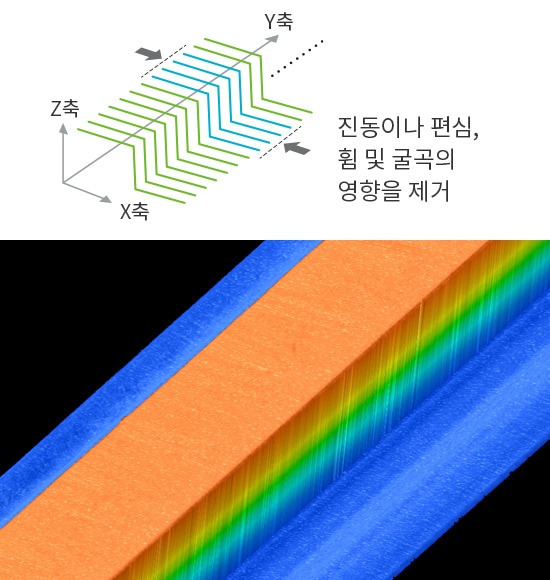

프로파일 얼라인먼트 있음

프로파일 얼라인먼트를 통해 최적의 3D 화상을 생성할 수 있습니다. 흠집, 결함 등을 인라인에서 안정적으로 검사할 수 있습니다.

다양한 대상 물체, 다양한 범위를 커버하는 폭넓은 대응력

LJ-X8000 시리즈는 어떠한 검사에도 대응할 수 있는 다양한 라인업으로 각종 생산 현장에서의 품질 향상, 인건비 절약,신공법의 확립을 실현합니다.

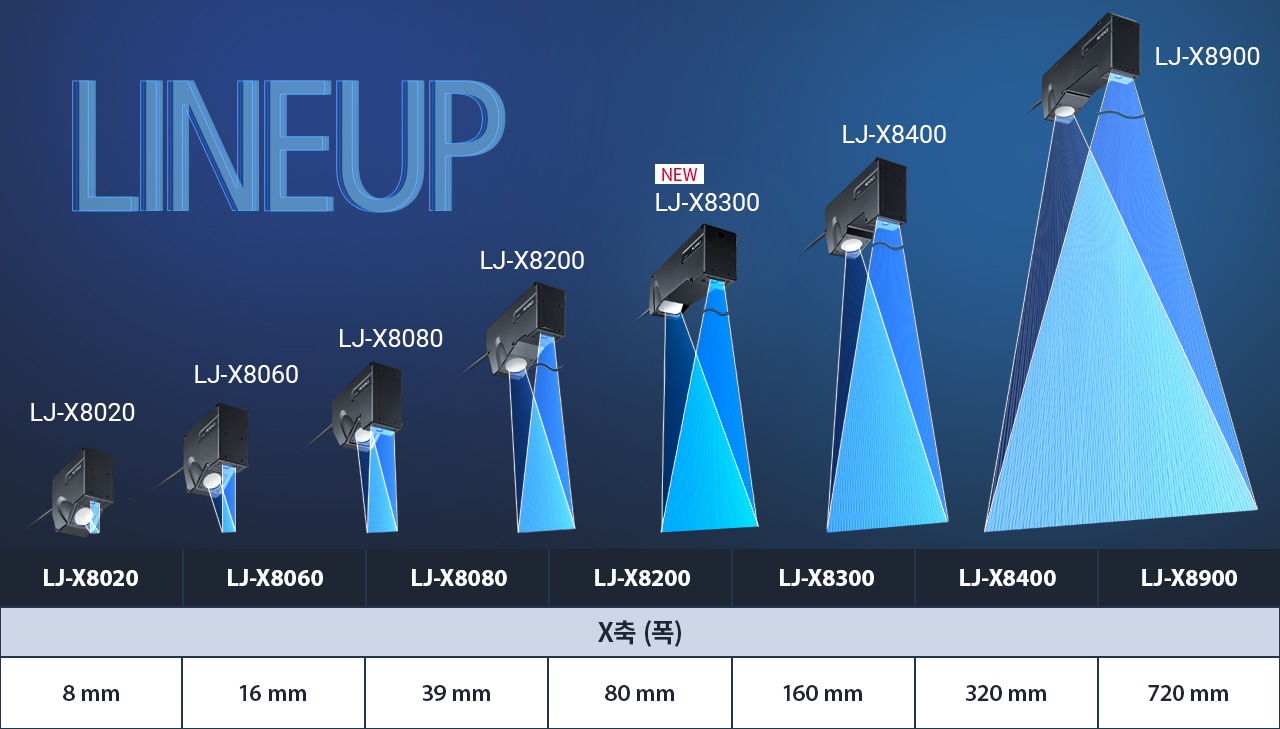

측정 영역에 따라 7개의 헤드를 갖춘 풍부한 라인업. 최대 측정 폭 720mm의 초장거리 모델까지 갖추고 있어 다양한 상황에 대응할 수 있습니다.
