인쇄는 식품 및 약품용 패키지를 비롯해 책이나 잡지 등 일상생활과 가까운 존재입니다.
여기에서는 플렉소 인쇄에 대한 디지털 마이크로스코프의 촬영·해석 사례를 소개합니다.

플렉소 인쇄에 대한 디지털 마이크로스코프의 촬영·해석

플렉소 인쇄란(강도와 활자의 아름다움이 매력)

볼록판 인쇄의 일종입니다. 볼록판은 문자나 그림이 되는 부분을 돌기로 만든 「판」입니다.
돌출된 부분에 잉크를 묻혀 인쇄하는 방법으로, 판화나 도장을 사용하는 것과 비슷한 방식입니다.

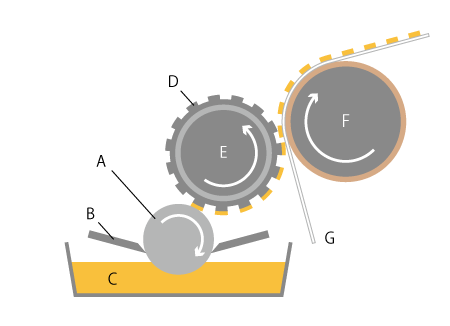

  • A: 아닐록스 롤
  • B: 닥터 블레이드
  • C: 잉크
  • D: 판
  • E: 판통
  • F: 압통
  • G: 인쇄 용지

플렉소 인쇄는 수지로 만든 판의 볼록 부분에 아닐록스 롤을 통해 잉크를 부착시키고, 인쇄 용지에 묻힙니다.

사진 등 그라데이션이 있는 화상의 농담은 짙은 부분에 짙은 잉크를 묻히는 등 구분해서 묻힐 수가 없기 때문에 망점이라는 세밀한 점으로 표현합니다.
볼록판으로 인쇄하기 때문에 잉크 도포량이 소량이라 작은 문자나 정교한 표현의 재현성이 뛰어납니다. 또한 골판지 상자나 종이 봉투처럼 평활성이 낮은 제품에 인쇄하는 경우에도 적합합니다.

디지털 마이크로스코프를 이용한 플렉소 인쇄의 촬영·해석 사례

KEYENCE의 4K 디지털 마이크로스코프 「VHX 시리즈」를 이용한 플렉소 인쇄의 최신 촬영·해석 사례를 소개합니다.

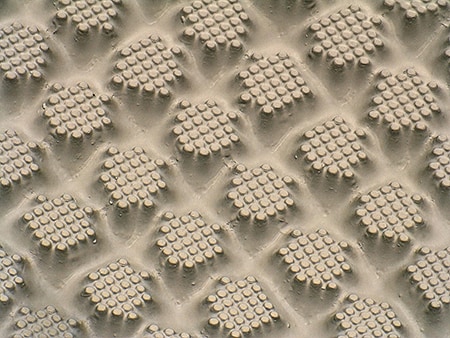

플렉서블 기판의 표면 관찰
500× 동축 낙사 조명
점 높이 측정
