디지털 마이크로스코프를 이용한 중공사의 관찰·측정
중공사는 실 안이 비어 있는 가공사입니다. 실이 채워져 있지 않기 때문에 가볍고 유연성이 있으며, 보온성·흡수성·속건성이 우수하다는 점이 특징입니다. 의류 용도뿐만 아니라 여과 장치로도 널리 사용됩니다. 여기에서는 디지털 마이크로스코프를 이용한 중공사 관찰·측정을 소개합니다.
중공사막 필터란
용해된 원재료를 노즐로 분사하여 만드는 속이 빈 원통 형상의 섬유막인 중공사막을 이용한 필터입니다. 중공사막의 막벽에는 무수한 미세 홀(포어라고 함)이 뚫려 있습니다.
홀 직경을 조정하여 다른 성분이나 이물질을 분리·추출할 수 있습니다.
가정용 정수기에 대한 중공사막 필터의 활용
1980년대 전반까지는 활성탄을 사용한 정수기가 일반적이었지만, 그 후 활성탄과 중공사막을 함께 사용하는 정수기가 보급되었습니다. 중공사막은 폴리설폰, 폴리에틸렌, 폴리프로필렌 등이 재료로 사용되며 가느다란 빨대 모양의 섬유를 묶은 필터입니다. 막벽에 미세한 홀이 뚫려 있고 그곳에 불순물 입자가 흡착됩니다.
활성탄으로 잔류 염소·석회 냄새·곰팡이 냄새·트리할로메탄·농약 등을 흡착하고, 중공사막으로 철의 녹·세균·오염물 등을 제거합니다.
의료용 중공사막 필터의 활용
의료 분야에서도 다양한 형태로 중공사막 필터가 활용되고 있습니다.
주요 활용 예
- 인공 신장(다이얼라이저)
- 인공 투석 시 사용되는 인공 신장의 중공사는 홀의 직경이 약 5 나노미터입니다. 적혈구와 백혈구, 각종 혈장 단백질은 홀의 직경보다 크기 때문에 불필요한 수분 및 요독증 물질(노폐물)만 중공사 밖으로 빠져나갑니다.
- 혈장 분리기
- 홀 직경을 약 300 나노미터로 설정하면 적혈구나 혈소판 등의 혈구 성분과 단백질 등이 함유된 혈장 성분을 분리할 수 있습니다.
- 혈장 성분 분리기
- 홀 직경을 약 10 나노미터, 약 20 나노미터, 약 30 나노미터 등으로 제어한 중공사가 내장된 기기가 혈장 성분 분리기입니다.
디지털 마이크로스코프를 이용한 중공사 관찰·측정 사례
KEYENCE의 4K 디지털 마이크로스코프 「VHX 시리즈」를 이용한 중공사의 최신 관찰·측정·계측 사례를 소개합니다.

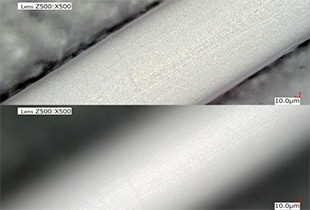

위: 심도 합성 화상 아래: 일반 화상
HDR과 심도 합성을 함께 사용하면 SEM을 사용하지 않고도 불량을 분석할 수 있습니다.

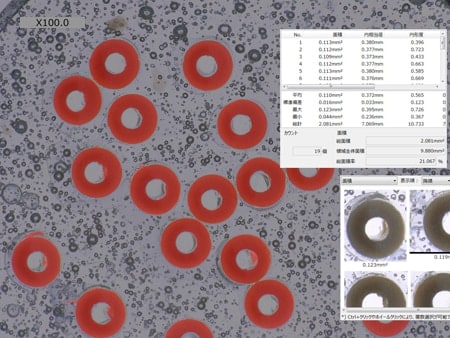

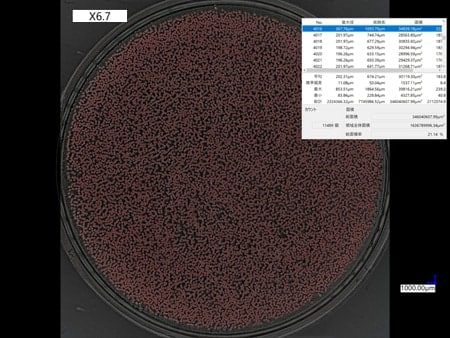

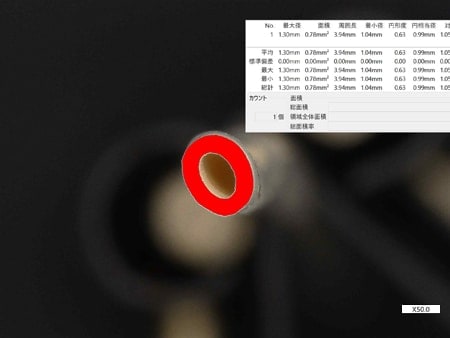

HDR 기능을 사용하여 안정적인 개수 카운트와 내외경 평가를 실현합니다.
