법의학 등 과학 수사 관련 관찰·해석의 고도화와 효율화
사건이나 범죄의 자세한 수사 및 범죄 유무와 관련된 증거와 입증에 있어서 현장에서 채취된 증거물에 대해 고도의 과학적인 감정·검사가 정확하게 이루어지는 것은 매우 중요합니다. 따라서 법의학 및 화학, 물리학 등 다양한 관점에서 증거물의 분석과 해석이 요구됩니다.
여기서는 과학 수사와 관련하여 더욱 고도의 관찰·해석을 실현하는 4K 디지털 마이크로스코프의 활용 사례를 소개합니다.
- 과학 수사 시 감정 분야의 종류와 현미경의 활용
- 법의학 등 과학 수사 관련 4K 디지털 마이크로스코프 활용 사례
- 법의학 등 과학 수사의 업무를 고도화·효율화하는 4K 디지털 마이크로스코프
과학 수사 시 감정 분야의 종류와 현미경의 활용
과학 수사에는 법의학 및 화학, 물리학 등의 분야가 있으며 각 분야에서 전문적인 감정·검사가 이루어집니다. 과학 수사의 대표적인 분야와 각 분야의 개요를 설명합니다.
과학 수사의 대표적인 분야
- 법의학적 감정
- 사건 및 범죄에 관한 생체 자료(혈액·뼈·모발·타액 등)를 법의학적인 관점에서 해석하고 감정·검사합니다.
- 화학 감정
- 위법 약물 및 중독사 사건에 관한 약독물 검사 외에 사건 현장에 남은 도막·섬유 조각 등의 유류물, 화재 현장에서 채취된 기름류, 불법 투기된 산업 폐기물 등의 화학적인 감정·검사를 합니다.
- 물리 감정
- 화재나 교통 사고 등과 관련하여 현장 조사 및 재현 실험을 통해 사고 상황의 추정과 원인 특정을 합니다. 또한, 방범 카메라의 영상 및 화상, 녹음된 음성의 해석, 권총 및 탄환 등도 감정·검사합니다.
- 문서 감정
- 서류(계약서·편지 등)의 필적 및 인영, 인쇄물(지폐·금권·운전 면허증 등)의 진위 감정, 협박문에 사용된 프린터 특정, 조작 흔적 검출 등 문서와 관련된 감정·검사입니다. 또한, 문서뿐만 아니라 심리학적인 감정·검사도 하는 경우에는 「문서 심리 감정」이라고 부릅니다.
과학 수사 시 현미경의 활용
과학 수사 시에는 증거물의 성분 및 혈액, DNA 등의 분석이 이루어집니다. 이와 더불어 현미경을 사용한 외관의 비파괴 고도 촬영·관찰·해석도 정확한 감정을 위해 중요합니다. 그 구체적인 예는 다음과 같습니다.
- 지문 감정
- 필적 감정
- 섬유 특정
- 부착물 특정
- 피부, 모발, 치형 촬영
- 기도 내 액체 속의 플랑크톤 특정
- 선조흔 촬영
- 절단흔 및 용융흔 촬영
- 인쇄물의 진위 감정
법의학 등 과학 수사 관련 4K 디지털 마이크로스코프 활용 사례
과학 수사의 감정 결과는 범죄 및 사건과 관련된 사람들의 인생을 좌우할 수 있으므로 항상 정확할 것이 요구됩니다. 또한, 증거로서 일목요연한 화상을 촬영하여 제시할 수 있는지 여부도 중요합니다. 현미경을 사용한 관찰·해석 시에는 기기의 성능 및 신뢰성은 물론, 이를 올바르게 처리하기 위한 고도의 기술과 경험이 요구됩니다.
전 세계 2만 개 이상의 기업과 연구 기관에 채택된 KEYENCE의 마이크로스코프는 30년 이상의 개발 실적으로 더욱 우수한 성능과 기능을 바탕으로 「신뢰성」과 함께 「사용 편의성」도 철저하게 추구해 왔습니다.
그리고 최신 기술과 관찰·해석 노하우를 집결시켜 완성한 것이 초고해상도 4K 디지털 마이크로스코프 「VHX 시리즈」입니다.
최첨단 광학계와 4K CMOS, 그리고 다양한 화상 처리 기능 및 전자동 제어를 통한 독자적인 관찰 시스템을 채택. 고도의 정확한 관찰·해석을 간단한 조작으로 실시할 수 있습니다. 여기서는 과학 수사에 응용할 수 있는 「VHX 시리즈」의 특정 및 활용 사례를 소개합니다.
초고해상도 4K 디지털 마이크로스코프 「VHX 시리즈」의 특징

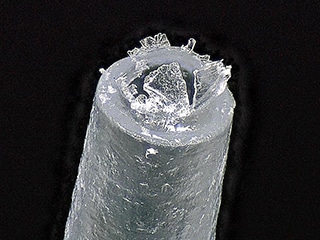

- 깊은 피사계 심도와 다양한 기능
-
일반 광학 현미경에 비해 20배 이상 깊은 피사계 심도와 고분해능을 동시에 실현하여 입체적인 증거물의 고배율 관찰 시에도 전체에 초점이 맞는 화상을 얻을 수 있습니다. 또한, 시야 전체의 풀 포커스 화상을 얻을 수 있는 「심도 합성」 등 다양한 화상 처리 기능을 탑재했습니다. 이 밖에도 SEM(주사형 전자 현미경)에 가까운 고계조 화상으로 미세한 흠집 및 텍스처까지도 포착할 수 있는 「Optical Shadow Effect Mode」 기능 등을 활용하여 누락 없는 선명한 감정 화상 촬영을 지원합니다.

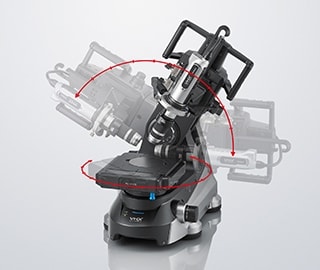

- 프리 앵글 관찰
-
시야·회전축·경사축의 3가지 축이 간단하게 맞는 조정 기구를 통해 기울이거나 회전시켜도 시야 범위에서 벗어나지 않는 유센트릭성을 실현합니다. 관찰 거리가 길기 때문에 중요한 증거물에 접촉하지 않고 자유로운 앵글로 경사 관찰을 실시할 수 있습니다. 또한, 경사 관찰 시에도 「심도 합성」 기능을 활용할 수 있습니다.

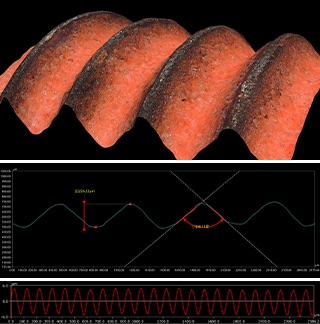

- 고정도 2D·3D 측정 및 자동 해석으로 증거물의 평가를 정량화
-
고해상도 4K 화상을 이용해 비파괴·비접촉으로 치수·면적·체적·3D 형상·임의의 부분의 단면 형상(프로파일)·표면 거칠기를 고정도로 측정합니다. 자동 면적 계측·카운트 등 자동 해석 기능도 풍부하므로 정량적인 해석을 실현합니다.

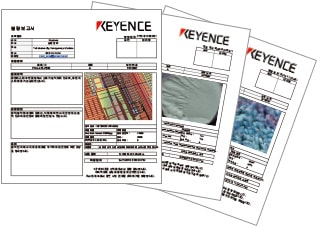

- 리포트 자동 작성으로 시간 단축
-
「VHX 시리즈」는 본체에 직접 Excel을 인스톨할 수 있습니다. 템플릿을 사용해 촬영 화상 및 해석 결과를 임의의 레이아웃으로 출력하여 리포트를 자동으로 작성할 수 있습니다. 작업 시간을 대폭 단축하여 업무의 부담을 줄입니다.

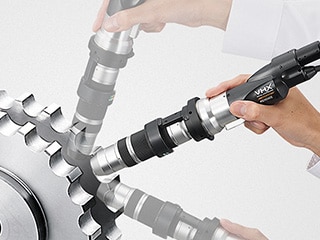

- 현장에 휴대하여 손에 들고 관찰하는 방식으로 4K 화상을 취득
-
보통 과학 수사의 거의 모든 업무는 연구실에서 이루어집니다. 하지만 채취 및 이동이 불가능한 건조물 등이 증거물이 될 경우 현장에서 비파괴·비접촉으로 감정·검사해야 합니다. 「VHX 시리즈」는 현장에서 손에 들고 관찰하는 방식으로도 고해상도 4K 화상을 취득할 수 있습니다.
모발의 고배율 관찰
현장에서 채취된 모발은 범인 및 사건과 관련된 인물을 특정하는 데 중요한 증거물이 됩니다.
4K 디지털 마이크로스코프 「VHX 시리즈」는 깊은 피사계 심도를 통해 4K 고배율 화상도 모발의 큐티클까지 선명하게 포커스를 유지하며 관찰할 수 있습니다.
또한, 전동 리볼버를 탑재하여 렌즈의 교환 작업 없이 20배에서 6000배까지 자동 전환하는 「심리스 줌」 기능으로 화면을 보면서 마우스나 콘솔로 간단하고 신속하게 줌을 조작할 수 있습니다.
모발은 물론 피부 등 다양한 증거물의 고배율 관찰의 고도화와 효율화를 실현합니다.
「VHX 시리즈」는 관찰 화상에서 2D·3D 치수를 고정도로 측정할 수 있습니다. 모발의 외경 및 단면 형상(프로파일)도 비파괴·비접촉으로 측정할 수 있으므로 정량적인 비교·동정, 다양한 흔적의 해석을 신속하게 실시할 수 있습니다.
은니 등 광택이 있는 증거물의 관찰
증거물에 따라 표면 상태가 다양합니다. 특히 은니와 같이 광택이 있는 곡면을 가진 경우, 빛의 난반사로 인해 헐레이션이 발생하기 쉬우므로 조명 조건 설정이 어려워져 많은 시간과 공정 수가 필요합니다.
4K 디지털 마이크로스코프 「VHX 시리즈」는 조명의 조건 설정을 간소화하여 신속하게 관찰할 수 있습니다. 버튼을 누르기만 하면 모든 방향에서 조명을 조사하여 촬영한 복수의 화상을 자동으로 취득하는 「멀티 라이팅」 기능을 탑재하여 취득한 여러 장의 화상 중 목적에 가장 적합한 것을 시각적으로 선택하기만 하면 관찰을 시작할 수 있습니다. 따라서 지금까지 조건 설정에 소요됐던 시간이 비약적으로 단축됩니다.
또한, 관찰용으로 선택하지 않은 화상도 자동으로 저장되므로 다시 불러올 수 있습니다. 서로 다른 조건으로 관찰해야 할 때도 귀중한 증거물을 다시 스테이지에 배치하여 조건을 설정할 필요가 없습니다.
뿐만 아니라 과거의 화상을 선택하기만 하면 해당 화상과 동일한 조명 조건 및 설정을 완전하게 재현할 수 있습니다. 따라서 여러 개의 동종 증거물을 동일한 조건으로 관찰할 수 있으므로 정량적인 감정에 도움이 됩니다.
고해상도 4K 화상을 이용한 지문 촬영
지문은 증거물에 관여한 인물을 특정하기 위한 중요한 흔적입니다. 하지만 채취된 지문과 배경의 콘트라스트가 매우 낮으면 선명한 확대 화상의 취득이 어려울 수 있습니다.
4K 디지털 마이크로스코프 「VHX 시리즈」는 조명의 조건 설정 및 각종 설정의 조작 간소화를 실현하여, 고배율로 관찰할 때도 선명한 화상을 간단하게 취득할 수 있습니다.
또한 지문과 배경의 콘트라스트가 낮아 관찰하기 어려운 경우에도 셔터 스피드를 변경한 여러 장의 화상을 촬상하여 고계조 화상을 취득하는 「HDR(High Dynamic Range)」 기능을 탑재하여 지금까지 없었던 고해상도의 고콘트라스트 4K 화상 취득이 실현됩니다.
섬유의 고배율 촬영
섬유를 특정하기 위해서는 입체적인 구조인 조직을 고배율로 선명하게 포착한 화상이 필요합니다.
4K 디지털 마이크로스코프 「VHX 시리즈」는 1대로 다양한 종류의 조명 조건에 대응합니다. 예를 들어 동축 나사 조명을 활용해 정반사광을 포착함으로써 섬유의 광택 및 조직의 구조 차이 등을 선명하게 촬영할 수 있습니다.
또한, 깊은 피사계 심도로 입체적인 구조인 섬유의 고배율 관찰 시에도 해당 조직 전체에 초점이 맞기 때문에 특정에 가장 적합한 4K 화상을 얻을 수 있습니다.
필터 속 꽃가루 촬영
공기 청정기나 에어컨 등의 필터는 입체적이고 복잡한 섬유 조직을 가집니다. 따라서 기존 현미경으로는 피사계 심도가 부족하여 시야의 일부에만 초점이 맞아 필터의 섬유와 그곳에 부착된 꽃가루를 동시에 촬영하기 어려웠습니다.
4K 디지털 마이크로스코프 「VHX 시리즈」는 초점 위치가 서로 다른 화상을 취득하여 합성하는 「심도 합성」 기능을 탑재했기 때문에 고배율에서도 시야 전체의 풀 포커스 화상을 취득할 수 있습니다. 따라서 깊이가 있는 필터 섬유와 그곳에 부착된 꽃가루 모두에 초점이 맞는 화상을 촬영할 수 있습니다.
심도 합성으로 얻을 수 있는 선명한 풀 포커스 화상은 의류 및 침구 등의 섬유 조직 내부와 같은 어려운 조건에서도 비파괴·비접촉으로 부착 물질을 특정하는 데 도움이 됩니다.
또한, 「VHX 시리즈」는 화상의 범위를 지정하는 것만으로 고정도로 자동 면적 계측·카운트를 실시할 수 있습니다. 따라서 부착물의 정량적인 분석이 신속하게 실현됩니다.
필적의 고계조 화상과 컬러 맵 화상을 이용한 해석
필적 감정 시에는 종이의 섬유에 어떤 흔적이 있는지 자세하게 관찰해야 합니다. 하지만 필압으로 인해 종이의 표면에 생긴 요철은 미세하기 때문에 돋보기나 일반 현미경으로는 자세하게 조사하기 어려웠습니다.
4K 디지털 마이크로스코프 「VHX 시리즈」는 버튼을 누르는 것만으로 SEM(주사형 전자 현미경)에 가까운 고계조 관찰 화상을 취득할 수 있는 「Optical Shadow Effect Mode」 기능을 탑재하여 기존에는 관찰할 수 없었던 세밀한 텍스처 및 미세한 요철, 아주 작은 흠집까지 놓치지 않고 관찰·해석할 수 있습니다.
또한 SEM은 진공화와 긴 준비 시간이 필요하지만 「VHX 시리즈」는 일반적인 환경에서 관찰할 수 있기 때문에 증거물에 손상을 주지 않습니다.
뿐만 아니라 Optical Shadow Effect Mode로 촬영한 화상은 컬러 맵으로 표시할 수 있습니다. 종이 표면의 미세한 3차원적인 변화를 색으로 구분하여 표시해 가시화할 수 있으므로 필압의 변화 패턴을 해석하고 비교·동정할 때 도움이 됩니다.
아래에서 「VHX 시리즈」를 사용한 필적의 일반 관찰 화상 및 Optical Shadow Effect Mode 화상, Optical Shadow Effect Mode를 이용한 컬러 맵 화상의 예를 소개합니다.
법의학 등 과학 수사의 업무를 고도화·효율화하는 4K 디지털 마이크로스코프
4K 디지털 마이크로스코프 「VHX 시리즈」를 도입하는 큰 이점 중 하나로 지금까지 소개한 것과 같은 우수한 성능 및 다양한 기능을 간단한 조작으로 신속하게 활용할 수 있는 점을 들 수 있습니다.
「VHX 시리즈」는 관찰·해석부터 리포트 자동 작성까지 일련의 작업을 1대로 끊김없이 실시합니다. 따라서 매일 쌓이는 과학 수사 업무를 정확하고 효율적으로 처리할 수 있어 감정 시간의 단축과 수사원의 부담 경감을 실현합니다.
또한, 증거물의 미세한 부분까지 선명하게 포착한 4K 화상을 이용하면 감정 결과의 이유를 명확하게 제시할 수 있습니다.
「VHX 시리즈」에 관한 자세한 내용을 알아보시려면 아래의 버튼을 클릭하여 카탈로그를 다운로드하시거나 부담 없이 상담·문의해 주시기 바랍니다.
