LumiTrax™ 조명

조명 점등 방향을 고속 제어
형상 변화를 정확하게 추출

다운로드

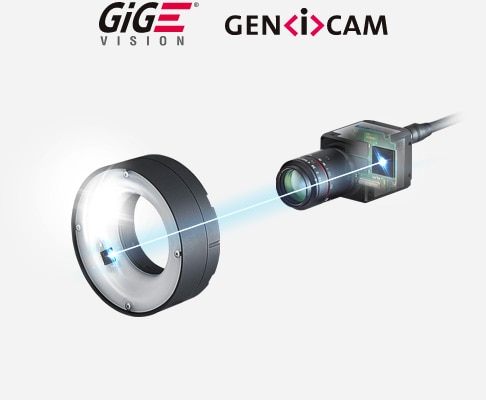

CMOS 센서와 조명 점등 방향을 고속 동기시켜 대상 물체를 촬상합니다. 각기 다른 방향에서 빛을 조사하여 여러 장의 화상을 분석함으로써 형상(요철) 화상과 텍스처(대상 물체 표면의 무늬) 화상을 생성하는 촬상 방법입니다.

LumiTrax™ 모드 처리 원리

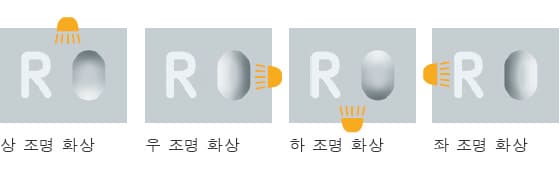

각기 다른 방향에서의 조명 점등＆촬상을 초고속으로 실행

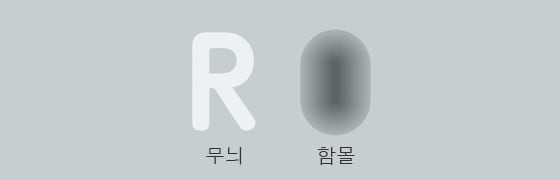

함몰이 있는 부분은 점등하는 조명의 방향에 따라 밝기가 변화합니다.
무늬가 있는 부분은 평면이기 때문에 밝기의 변화가 적습니다.

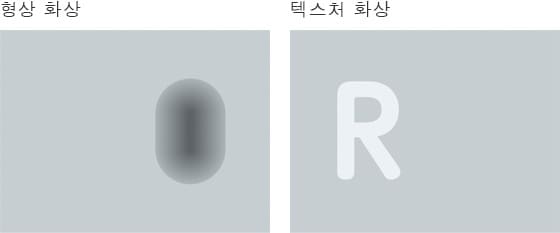

각 화소의 휘도값 변화를 분석,「형상(요철)」「텍스처(무늬)」를 분리해서 화상 작성

애플리케이션

요철을 가시화하는 형상 화상

금속 주물 표면의 인쇄 검사

불규칙한 주물 표면 중에서 가장 큰 요철 정보인 인쇄 부분을 강조합니다.

무늬를 확실하게 촬상하는 텍스처 화상

필름 표면의 인쇄 검사

검사에 악영향을 미치는 헐레이션을 제거하여 안정적으로 검사할 수 있습니다.
