측정기・정밀 변위 센서 선택 방법

케이블/화이버

연속 생산되는 선재에서 꼼꼼하고 오판정이 없는 측정을 추구한 고속·높은 안정성인 측정기의 실적을 소개합니다.

카탈로그 다운로드 KEY Applications & Technologies [케이블/화이버]

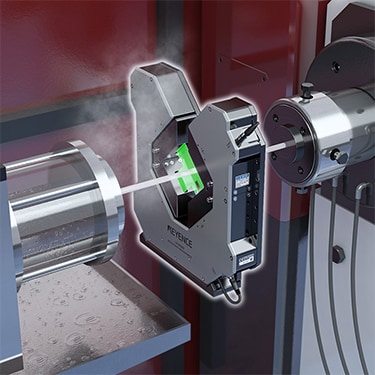

분진 등의 열악한 환경에서도 에어 퍼지 기능을 사용하여 안정적으로 측정할 수 있습니다. 내환경 기준인 IP67을 충족합니다. 장기간 안정적으로 사용할 수 있습니다. 에어 퍼지 유닛도 표준 탑재하여 내환경 설계를 실현했습니다.

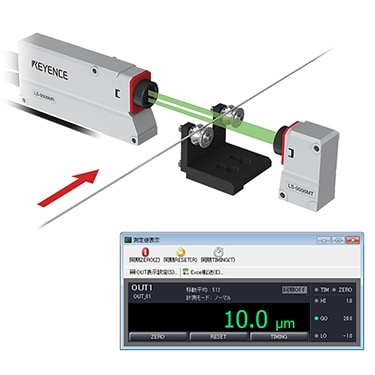

ø10 μm인 극세선 와이어를 안정적으로 측정하는 「극세 모드」를 탑재. 기존 모델과 비교하여 더 얇은 외경과 갭을 측정할 수 있습니다. 또한, LS-9000 시리즈는 투수광부 분리 타입이므로, 선재가 여러 개 나열된 공정에서는 1대의 측정부를 트래버스하면서 여러 개의 외경을 측정할 수 있습니다.

표면에 거칠기나 헤어 라인이 있는 대상 물체도 쿼드 스폿 레이저로 안정적인 검출이 가능합니다. 또한, 양 헤드가 동기해서 샘플링을 하기 때문에 대상 물체의 진동에 의한 측정 오차를 최소한으로 억제할 수 있습니다.

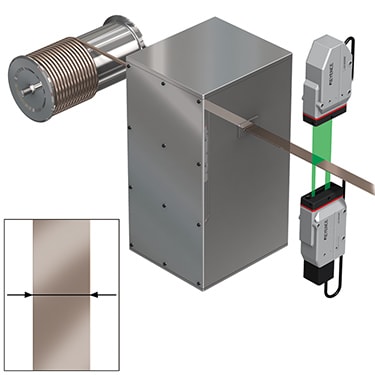

폭을 측정하여 평각 동선의 가장자리 눌림 등을 검출합니다. 국소적인 눌림이 발생하더라도 고속 샘플링으로 누락없이 검출할 수 있습니다.

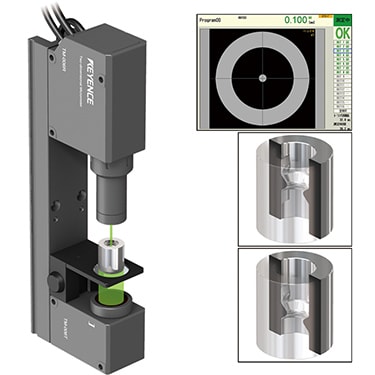

신선(伸線)용 다이스의 내경을 측정합니다. 투영된 실루엣의 X/Y축 내경을 측정합니다. 재연마 후 내경 검사가 가능합니다.

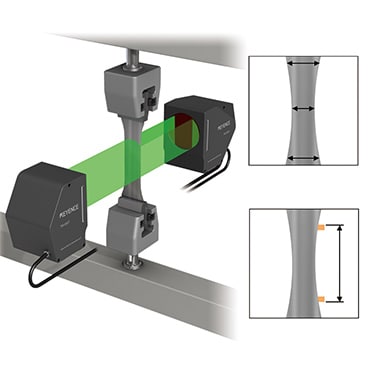

재료의 인장 시험편의 폭을 측정합니다. 투영된 실루엣을 측정하므로 임의의 장소의 폭을 최대 16포인트까지 측정할 수 있습니다. 수치 데이터의 아날로그 출력도 가능합니다.

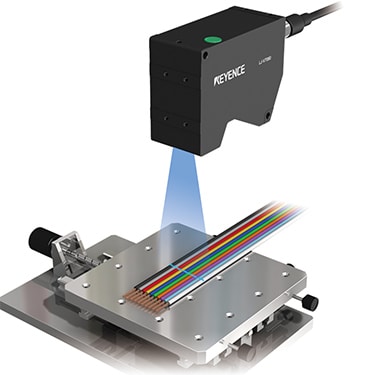

2차원 레이저 변위 센서로 플랫 케이블의 단면 형상과 폭을 측정합니다. 대상 물체의 재질에 영향을 받지 않아 안정적으로 계측할 수 있습니다. 도선부의 배열 상태가 올바른지 폭은 적절한지 등을 측정합니다.

투과형 외경 치수 측정기만으로는 함몰을 검출할 수 없습니다. 따라서 인라인 프로파일 측정기를 이용하여 피복 케이블의 요철을 검출합니다. 64000회/초의 고속 샘플링으로 더욱 확실하게 요철을 검출할 수 있습니다.
