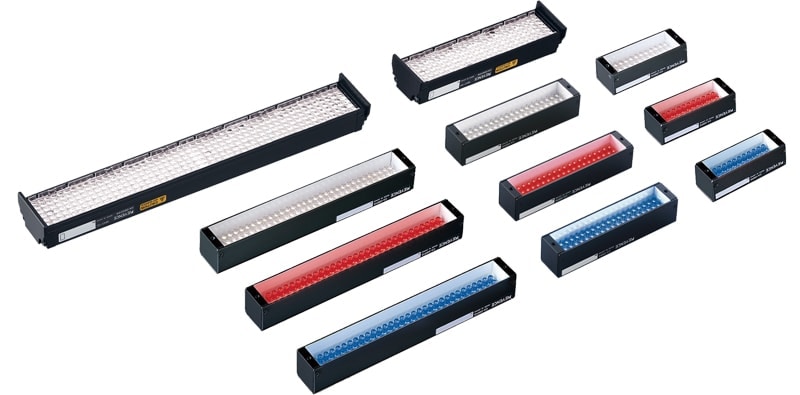

바 조명 바 조명에 고휘도 모델을 추가
CA-DB/CA-DBxW

바 조명의 조명 테크닉

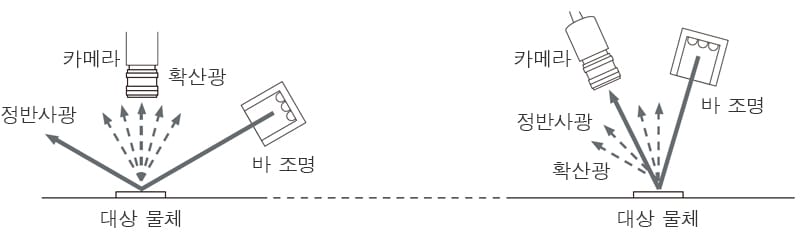

조사 이미지

길이가 긴 에어리어에 균일한 조사가 가능한 바 조명. 헐레이션의 원인인 정반사광이 발생하지 않도록 비스듬한 조사가 가능하게 설치하여 확산 반사광으로 촬상, 판별합니다. 또한, 조명과 동일한 각도로 카메라를 기울여 정반사광을 수광함으로써 각인과 같은 에지 성분을 두드러지게 할 수도 있습니다. 광택이 강한 경우에는 편광 필터를 사용하는 것도 효과적입니다.

마이크로 렌즈 탑재 고휘도 모델을 추가

마이크로 렌즈를 탑재한 고휘도 모델(CA-DBxW)이 추가되었습니다. 광량*이 백색 타입 대비 기존 모델의 약 4배에 달하기 때문에 광범위를 고휘도로 조사할 수 있습니다. 또한, 고휘도 모델은 확산판(동봉품) 고정 시 나사가 필요 없어 진동에 의한 나사 낙하 등의 염려가 없습니다.

  • *LWD: 50 mm일 때의 대표값

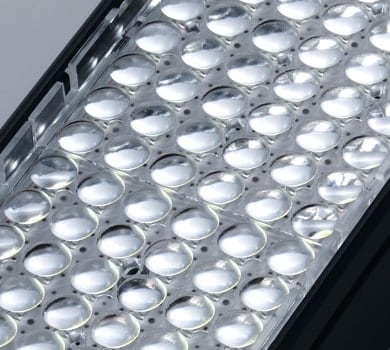

신개발 마이크로 렌즈

촬상 예

바 조명의 활용 사례

시트, 수지 부품

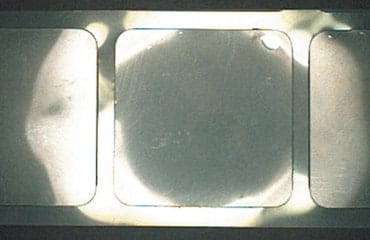

단순한 반사광인 경우
에지가 불안정합니다.

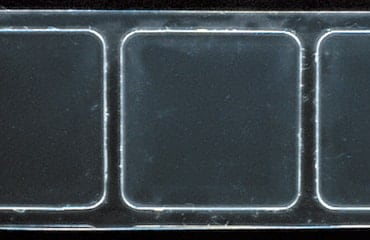

바 조명인 경우
에지가 선명하게 보입니다.

표면 처리의 유무 검출

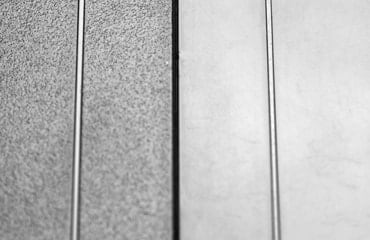

단순한 반사광인 경우
표면 처리의 차이는 알 수 있지만, 대상 물체의 개체차로 인해 색 편차가 있어 안정적인 판별이 어려웠습니다.

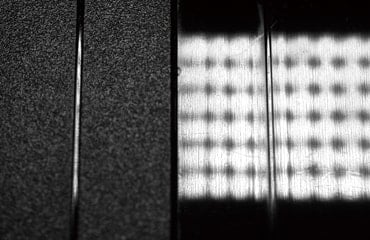

바 조명인 경우
바 조명을 정반사시키면 광택의 차이가 명확해져서 색 편차를 무시한 판별이 가능합니다.
