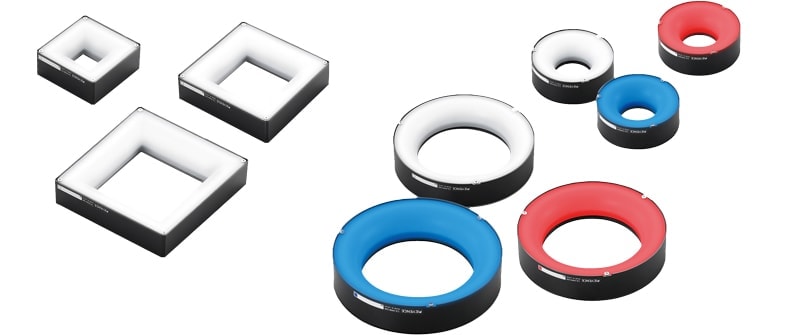

멀티 앵글 조명[원형]/[각형] 설치 거리에 따라 “화상”이 달라지는 멀티 앵글 조명
CA-DRxM/CA-DQWxM

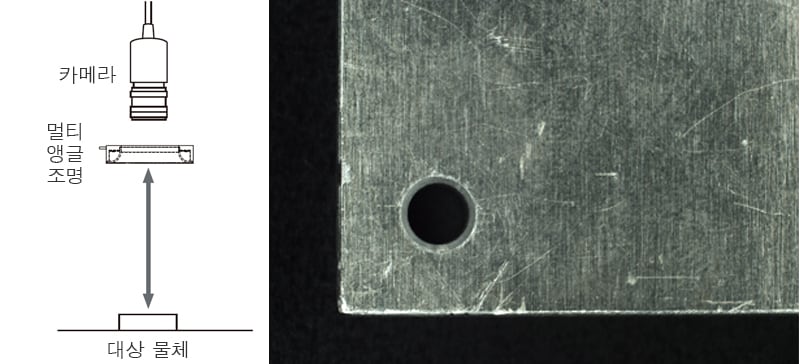

돔 조명과 비슷한 균일 조사 효과
LWD가 먼 경우
LWD: 150 mm
LWD(대상 물체와 조명의 거리)를 멀리하여 대상 물체 전체에 걸쳐 확산광을 넓게 조사합니다. LED 반사 및 조명 얼룩이 없는 균일한 촬상 상태를 만들어 대상 물체 자체의 표면 상태를 명확하게 포착한 화상을 얻을 수 있습니다.

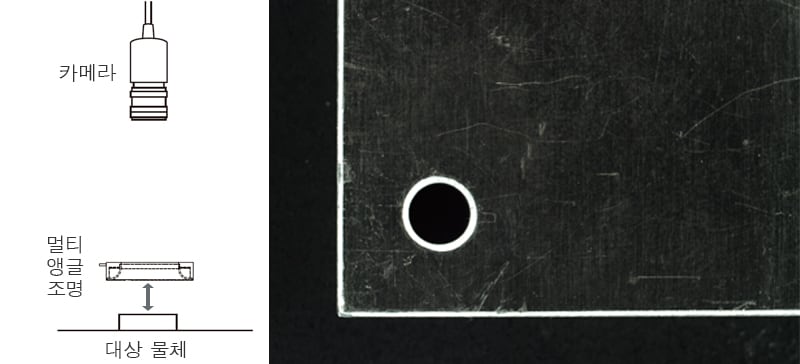

로 앵글 조명의 에지 강조 효과
LWD가 가까운 경우
LWD: 10 mm
LWD를 좁혀 확산광 중에서도 낮은 앵글로 조사되는 빛을 활용합니다. 각인이나 에지부 등 요철부에서 반사된 빛만 카메라로 포착하여 주위 표면과의 콘트라스트가 명확한 화상을 얻을 수 있습니다.

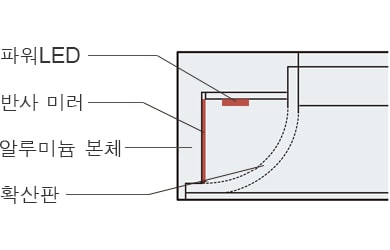

파워 LED를 고밀도 실장
파워 LED를 협피치로 고밀도 실장하여 고른 확산광을 조사합니다.

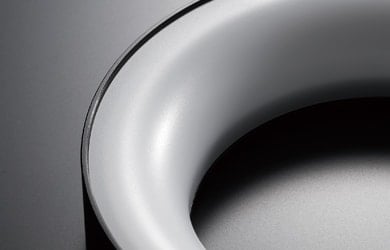

매트하게 마무리된 확산판
최대의 확산 효과를 얻기 위해 매트하게 마무리된 확산판이 LED 전체를 커버합니다.
멀티 앵글 조명의 활용 사례

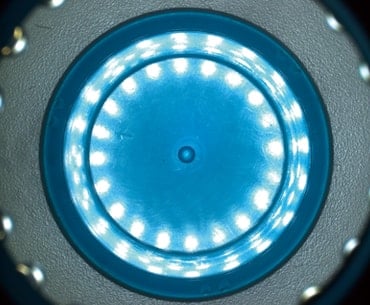

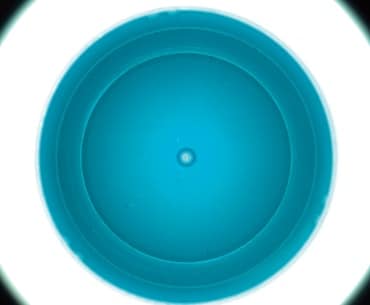

수지 캡
단순한 반사광인 경우
멀티 앵글 조명[원형]인 경우

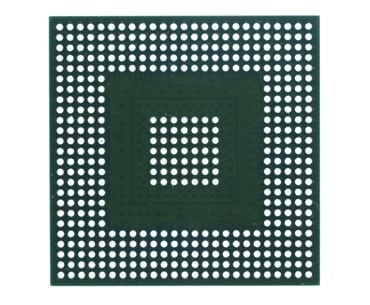

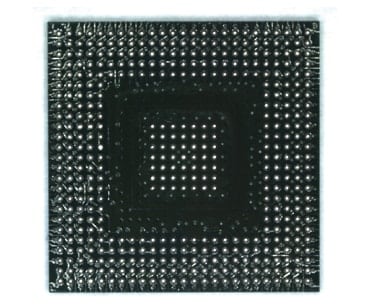

BGA 검사
단순한 반사광인 경우
멀티 앵글 조명[각형]인 경우
