LED 조명 컨트롤러 LED 조명을 점등할 뿐만 아니라 컨트롤(제어)한다.
CA-DC

조명 전원이 조명의 능력을 이끌어낸다

배선이 필요 없는 빌드 업 타입

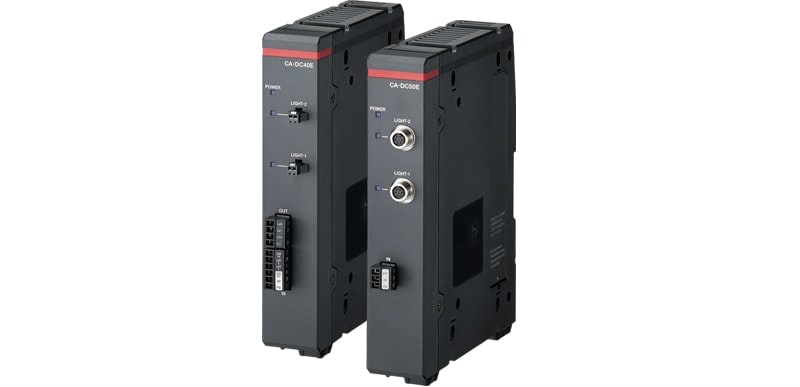

CA-DC40E/DC50E (XG-X, CV-X400/X300 용), CA-DC60E (XG-X2000, CV-X400 용)
CA-DC21E, CA-DC30E (XG, CV-X200/X100 용)

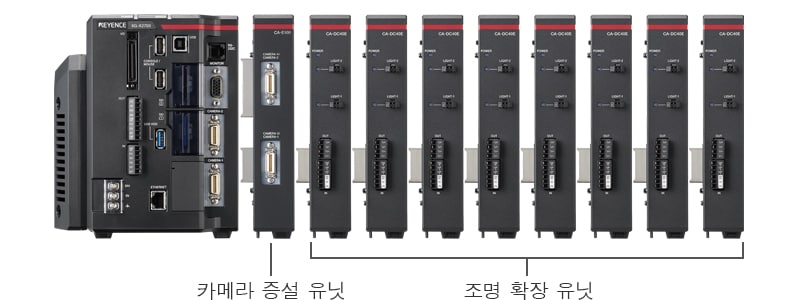

배선이 필요 없는 빌드 업 타입

대응하는 화상 처리 기기에 직접 접속합니다. 전원 공급을 위한 배선 이외의 다른 배선은 필요 없습니다. PLC를 통하지 않고도 본체에서의 조명 조정, 트리거별 간헐 점등에 대응합니다. 화상 처리 본체 1대에 대해 최대 8대*까지 접속할 수 있어서 최대 16대의 조명을 배선 없이 제어할 수 있습니다.

  • * CA-DC40E인 경우. CA-DC50E/DC60E는 8대 중 각각 최대 2대까지 접속할 수 있습니다.

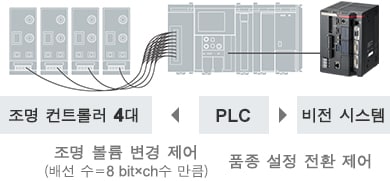

기존 배선 방식의 문제점

  • 조명 컨트롤러 4대를 제어하려면 32점의 I/O 유닛과 32개의 배선이 필요하기 때문에 상당히 번거롭고 비용도 많이 든다.
  • 비전 시스템의 품종 설정 전환을 제어하는 것과 동시에 조명 컨트롤러의 볼륨도 제어해야 한다.
  • 조명별로 볼륨을 지정하기 때문에 품종이 늘어나면 그만큼 제어 작업도 늘어난다.
PLC | [조명 컨트롤러 4대] 조명 볼륨 변경 제어 (배선 수=8 bit×ch수 만큼) / [비전 시스템] 품종 설정 전환 제어

제어가 필요 없는 간헐 점등

화상 처리에서는 일반적으로 LED 점등이 사용되고 있습니다. 그러나 컨트롤러와의 배선이나 PLC 제어가 필요하기 때문에 LED 조명을 연속 점등으로 사용하는 경우가 대부분입니다. CA 시리즈 조명 컨트롤러라면 번거로운 배선·제어 없이 간헐 점등이 가능하기 때문에 LED 조명이 지닌 긴 수명의 특성을 최대한 살려 오랜 시간 동안 사용할 수 있습니다.

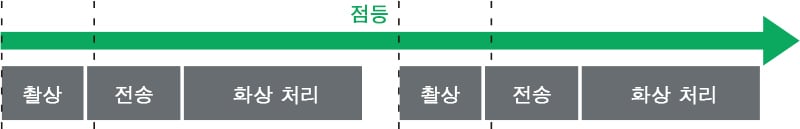

연속 점등인 경우(필요 없는 시간에도 발광)

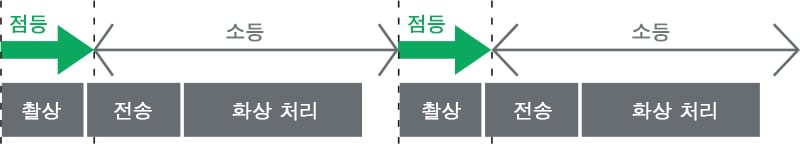

간헐 점등인 경우

점등 시간을 1/10로 단축! 그만큼 수명은 10배로!
