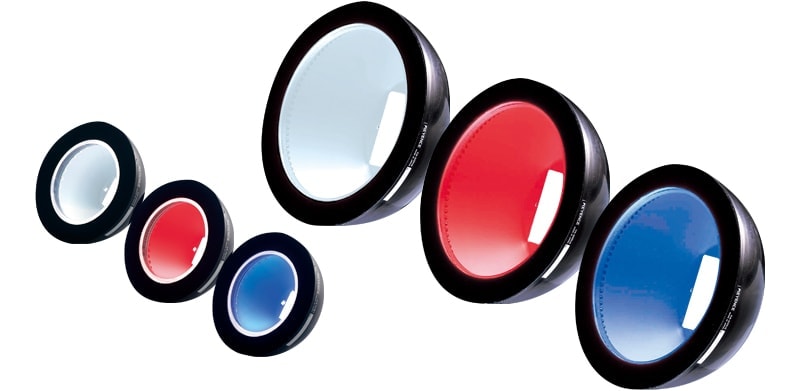

돔 조명 모든 방향에서 균일한 조사를 실현하는 돔 조명
CA-DD
![](/Images/peripheral_ca_dd_img_01_1863119.jpg)
구조·촬상 예
돔 조명의 조명 테크닉
여러 방향에서 간접광을 조사하는 돔 조명. 바로 위에서 직접광을 비추면 요철 부분의 음영 및 광택 면 때문에 헐레이션이 발생하기 쉬운 부정형 대상 물체에 대해 부드러운 확산광을 골고루 조사하여 표면을 균일한 상태로 만들고 검출 포인트와의 콘트라스트를 명확히 합니다.

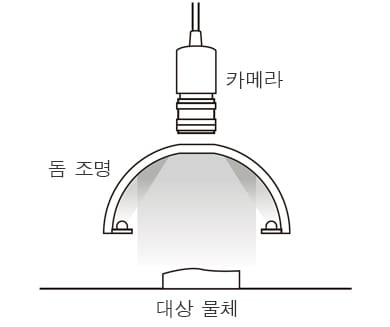

조사 이미지
![](/Images/peripheral_ca_dd_img_02_1863120.jpg)
돔 조명의 활용 사례
알루미늄 용기 상의 각인

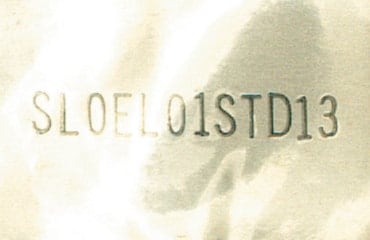

단순한 반사광인 경우
![](/Images/peripheral_ca_dd_img_03_1863121.jpg)

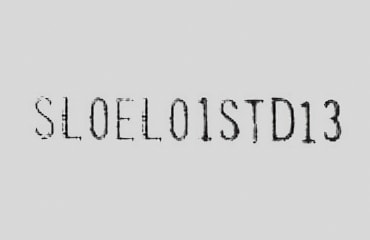

돔 조명인 경우
![](/Images/peripheral_ca_dd_img_04_1863122.jpg)
수지 캡 윗면 검출

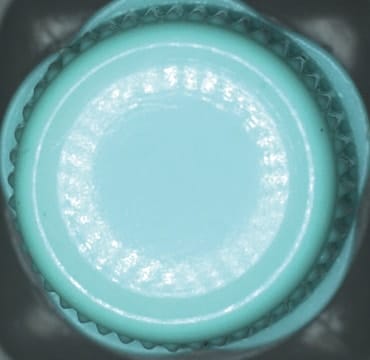

단순한 반사광인 경우
![](/Images/peripheral_ca_dd_img_05_1863123.jpg)

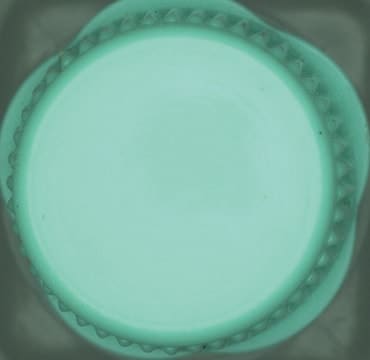

돔 조명인 경우
![](/Images/peripheral_ca_dd_img_06_1863124.jpg)
캔 바닥에 인쇄된 글자

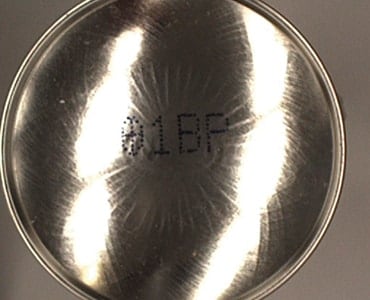

단순한 반사광인 경우
![](/Images/peripheral_ca_dd_img_07_1863125.jpg)

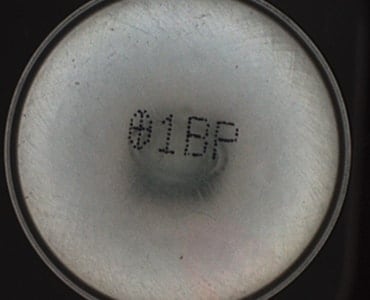

돔 조명인 경우
![](/Images/peripheral_ca_dd_img_08_1863126.jpg)
