비전 시스템 조명 비전 시스템 주변 기기 종합 카탈로그 CA-D 시리즈

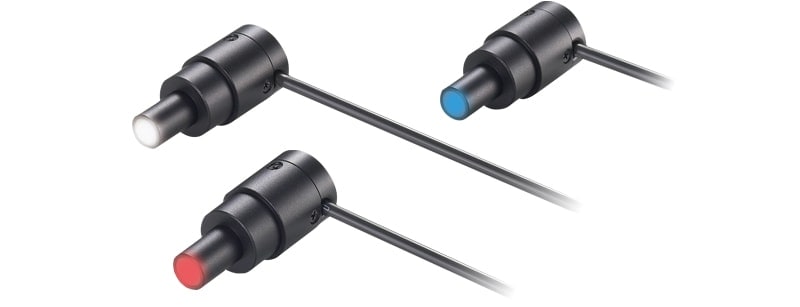

스폿 조명 공간 절약 설치,포인트로 포착하는 스폿 조명
CA-DP

대표적인 용도

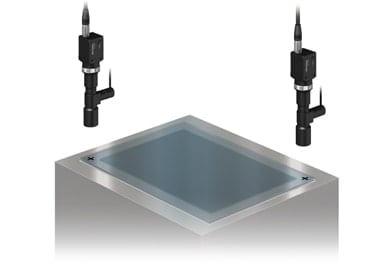

글라스 기판의 얼라인먼트

동축 타입의 매크로 렌즈와 조합하여 본딩의 위치 결정용 얼라인먼트 마크를 검출합니다.

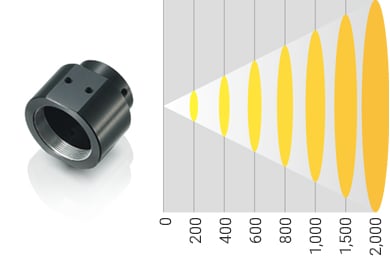

스폿 조명용 C마운트 렌즈 어댑터(OP-87896)와의 조합 예

스폿 조명의 선단에 C마운트 렌즈 어탭터(OP-87896)를 장착하여 다양한 활용이 가능.

세로 축 : 스폿 직경 / 가로 축 : LWD

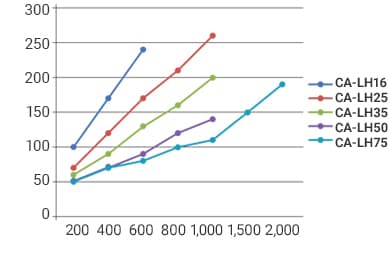

화상 처리용 렌즈와 조합하여 얼룩을 억제한 깔끔한 스폿광을 실현.

세로 축 : 스폿 직경 / 가로 축 : LWD / 단위 mm
그래프의 범위 안이 밝기를 확보하여 사용할 수 있는 범위입니다. 실제로 밝기가 충분한지의 여부는 사전에 확인해 주십시오.

텔레센트릭 렌즈와 조합하여 평행광 조명으로 활용할 수도 있습니다.

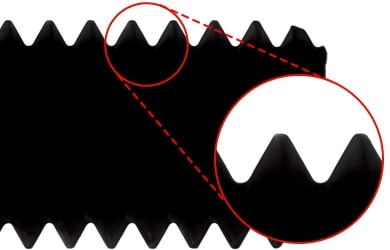

텔레센트릭 백라이트 화상

빛의 회절이 없는 샤프한 화상을 얻을 수 있습니다.

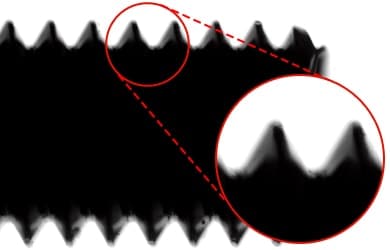

면 조명 백라이트 화상

나사 표면에서 반사된 빛 때문에 에지가 불분명해졌습니다.
