절삭 공구

1. 바이트

바이트는 선반 등에서 가공물을 절삭할 때 사용하는 날붙이입니다. 종류는 다양하지만 기본적으로는 외경 절삭에 이용하는 「한쪽날 바이트」, 홈 깎기 등에 이용하는 「절단 바이트」, 구멍을 뚫기 위한 「보링 바이트」가 자주 사용됩니다.
그리고 현재는 날 끝 연마 등의 번거로움을 없애기 위해 날 끝을 교환할 수 있는 「스로 어웨이」 바이트가 보급되어 있습니다. 이것은 바이트 홀더와 날 끝의 팁으로 구성되며 커터 나이프의 날처럼 팁이 무디어지면 교환이 가능한 타입니다.

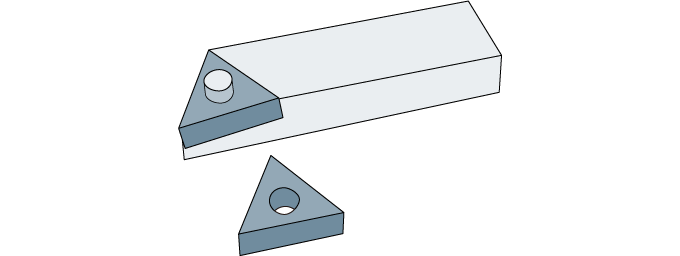

날 끝의 팁(그림 아래)과
바이트 홀더에 장착한 상태
날 끝의 팁(그림 아래)과 바이트 홀더에 장착한 상태

2. 척 장치

척 장치(또는 척)는 선반이나 드릴링 머신에서 「잡는」 부분을 가리킵니다. 선반의 경우는 가공물을 고정하는 장치이며, 드릴링 머신의 경우는 드릴의 날을 고정하는 부분입니다.
척 장치에는 기계 구조로 조이는 「메커니컬 척」과 자석으로 고정하는 「마그넷 척」, 진공 상태에서 고정하는 「진공 척」 등 기구나 용도의 차이에 따라 여러 가지 고정 방법이 있습니다. 메커니컬 척에는 3개의 죠우로 고정하는 타입과 4개의 죠우로 고정하는 타입이 있습니다.
선반이나 드릴링 머신에서 고정도의 가공을 하려면 가공물이나 공구를 확실하게 고정하고 큰 부하가 걸려도 미동조차 하지 않는 척 장치의 존재가 필수입니다.

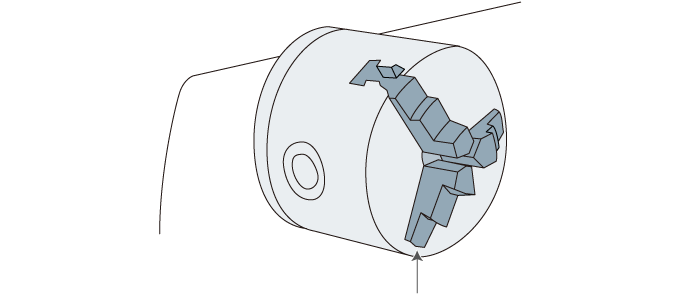

가공물을 고정하는 죠우(3곳의 죠우로 조여서 고정)
가공물을 고정하는 죠우(3곳의 죠우로 조여서 고정)
죠우가 3개인 타입의 척

3. 절삭 공구의 재료

절삭 공구의 재료는 공구강이라고도 불리며 강도와 내마모, 내충격, 내고온 등이 뛰어나다는 점이 특징입니다. 그 중 일반적으로 보통강이라 불리는 탄소강은 철과 탄소의 합금으로 되어 있습니다. 현재는 청정도가 높고 기계적 성질이나 열처리 특성이 안정된 공구강이 보급되어 있습니다.
대표적인 공구강으로는 「고속도강」 및 「초경합금」이 있습니다. 고속도강은 탄소강에 텅스텐이나 크롬 등을 첨가한 합금입니다. 용도에 따라 날 끝의 형태를 자유롭게 만들 수 있어 절삭 가공에 널리 이용됩니다. 하이스피드강이라는 명칭을 줄여 제조 현장에서는 「하이스강」이라고도 합니다. 한편 초경합금은 탄화 텅스텐 등을 이용한 것으로, 난가공재나 금형 등의 가공에 이용됩니다.
