파인 블랭킹

1. 개요와 특징

파인 블랭킹(FB)이란 더욱 정밀하게 블랭킹(타발 가공)하는 프레스 가공 기술입니다. 이 원리는 금속에 압력을 가하면 소성 변형의 힘이 강해진다는 「정수압 효과」를 바탕으로 합니다.
일반적인 프레스 가공에서는 다이(형) 위에 가공물을 놓고 펀치로 가압하여 가공하는데 이때 다이와 펀치 사이에 적절한 틈새(여유 공간)가 필요합니다. 이와 달리 파인 블랭킹은 여유 공간을 최대한 없애고 상하 양쪽에서 가압하여 가공합니다.

2. 도입의 장점

파인 블랭킹 기술을 이용하면 일반적인 프레스 가공으로는 대응하기 어려웠던 미크론 단위의 정밀한 프레스 가공이 가능합니다. 또한, 전단면이 평활하고 마감면이 깔끔해서 후처리가 필요 없다는 장점이 있습니다. 구부림이나 조이기, 전단 등을 조합한 복잡한 형상의 성형도 가능합니다.
가공 가능한 재료의 범위가 넓다는 점도 강점 중 하나라 하겠습니다. 특수강을 비롯하여 스테인리스강, 초합금과 같은 난가공재에도 대응 가능합니다.
이러한 장점 때문에 기존에는 단조나 주조 등으로 제조하던 금속 부품을 파인 블랭킹으로 만드는 경우가 늘어나고 있습니다. 현재는 자동차나 카메라 등의 정밀 기기, 의료 기기, 항공 우주 분야 등 광범위한 분야에서 부품 제조에 필수적인 가공 기술이 되고 있습니다.

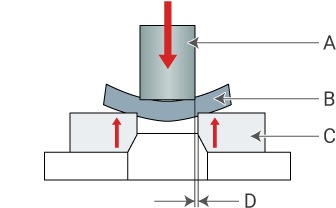

일반적인 프레스 가공의 이미지

위쪽에서 가압

일반적인 프레스 가공의 이미지·파인 블랭킹의 이미지

펀치와 다이 사이에 적절한 여유 공간이 필요

A
펀치
B
가공물
C
다이
D
여유 공간

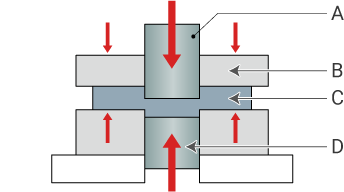

파인 블랭킹의 이미지

위쪽에서 가압

일반적인 프레스 가공의 이미지·파인 블랭킹의 이미지

여유 공간이 적음

A
펀치
B
누름판
C
가공물
D
역가압
