고정구

1. 고정구의 중요성

금속 가공의 현장을 보면, 가공의 정도 향상이나 효율화, 안전 대책 등을 위해 가공 기구나 가공물 설치용 기구를 비롯한 가이드용 지그(jig) 등의 다양한 고정구를 활용한다는 사실을 알 수 있습니다.
이러한 기구류는 설정 변경이나 금긋기 등의 번거로운 작업을 줄여주며 정확하고 신속한 가공을 실시하는 데 반드시 필요합니다. 범용적인 각종 고정구가 판매되고 있으며, 그 외에 설치용 기구나 지그를 독자적으로 개발, 제작하여 난이도 높은 가공을 실현하는 가공 메이커도 있습니다.
머시닝 센터를 비롯한 가공의 자동화가 비약적으로 발전하고 있지만 단순히 가공 장치를 도입하여 운용하는 것만으로는 발주자의 요구에 충분히 대응하기 어려워진 현재, 가공의 부가가치를 추구하는 데 있어서 고정구는 중요한 자리를 차지하고 있습니다.

2. 지그

고정구 중에서도 지그는 가공의 좋고 나쁨을 좌우하는 기구라 할 수 있습니다. 가공물의 위치 결정이나 공구의 가이드, 고정 등 여러 가지 기능이 있습니다. 지그는 동일한 부품을 정확하고 효율적으로 제조하기 위한 가이드 부품입니다. 또한, 작업자가 바뀌어도 품질에 편차가 없는 가공을 실현하는 데 중요한 역할을 합니다.
지그는 가공물을 수평으로 유지하는 정반과 가공물을 고정하는 장치 등으로 구성됩니다. 지그에 세팅하기만 하면 금긋기 등의 번거로운 작업 없이 누구나 정확하게 가공할 수 있다는 점이 특징입니다. 여러 종류의 가공에 대응하는 지그부터 단일한 가공물에 특화된 전용 지그까지 여러 가지가 있습니다.
범용적인 정반이나 바이스(만력), 지그 베이스, 클램프(ㄷ자 형태의 체결 금구) 등이 시판되고 있으며 지그 메이커가 각종 제품을 판매하고 있습니다. 또한, 필요에 따라 전용 지그를 직접 제작하는 경우도 많습니다.

지그의 예
지그 베이스
지그 베이스
클램프
클램프
바이스
바이스

3. NC 선반의 고정구

NC 선반의 고정구로는 가공물을 고정하는 척의 「죠우(소프트 죠우)」가 있습니다. 한마디로 죠우라 해도 기본으로 장착되어 있는 것부터 전용 제작한 것까지 종류가 매우 다양합니다.
크게 분류하면 소프트 죠우와 하드 죠우가 있습니다. 소프트 죠우는 정도가 필요한 가공이나 마무리 가공에 이용됩니다. 일부러 열처리를 하지 않고 절삭하기 쉬운 재료로 제조되며 필요에 따라 죠우 부분을 절삭 가공한 후 가공물을 고정합니다. 하드 죠우는 주로 초벌 가공에 이용됩니다.
그 외에 NC 선반의 고정구에 속하는 것 중 규모가 큰 것으로는 가공물을 NC 선반으로 이송하는 자동 대상 물체 반송 탈착 장치 등이 있습니다.

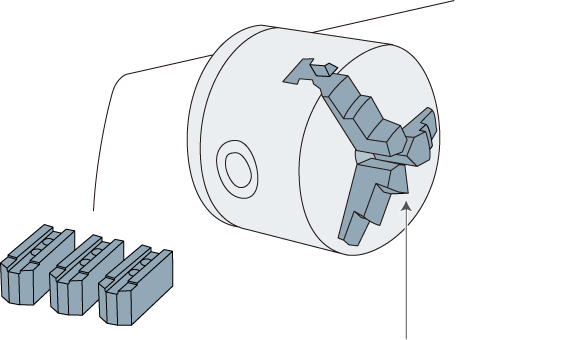

NC 선반의 고정구
소프트 죠우(가공물이나 가공 방법에 따라 죠우의 종류를 바꾼다)
