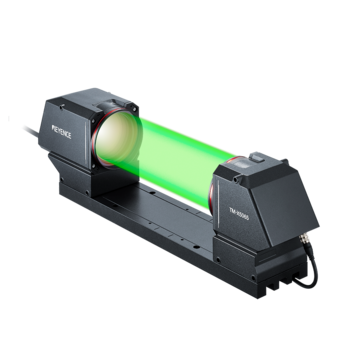

인라인 투영 이미지 측정기 TM-X5000 시리즈

실루엣으로 포착하여 정도 보증

정확한 고속 측정을 인라인으로 실현

  • 순식간에 측정 완료
  • 대상 물체의 위치가 어긋나도 정확하게 측정
  • 다양한 툴로 간단 설정

TM-X5000 시리즈 - 인라인 투영 이미지 측정기

인라인 투영 이미지 측정기 TM-X5000 시리즈는 라인을 정지시키지 않고도 대상 물체의 실루엣을 포착하여 고속으로 정확한 측정을 실현합니다. 투광 측·수광 측 모두 텔레센트릭 광학계를 채택하여 에지를 선명하게 촬상하므로 대상 물체의 위치가 어긋나도 정도의 변화 없이 피사계 심도 최대 ±20mm의 사양을 보증합니다. 왜곡이 적은 저디스토션 렌즈와 독자적인 알고리즘으로 조명·대상 물체의 위치 조정 및 캘리브레이션이 필요 없으며, 교정 증명서도 발행할 수 있습니다. 조합이 100가지를 넘는 다양한 측정을 실현하는 툴이 준비되어 있어, 치수 측정·기하 공차 측정·마스터 비교·이물질 거리 측정 등 인라인 검사에 필요한 항목을 간단한 설정만으로 대응합니다.

용도

  • 리드 프레임의 치수 측정

  • 샤프트의 외경·이물질 치수 측정

  • 주사 바늘의 선단 치수 측정

  • 공구의 진동·위치 측정

용도

특징

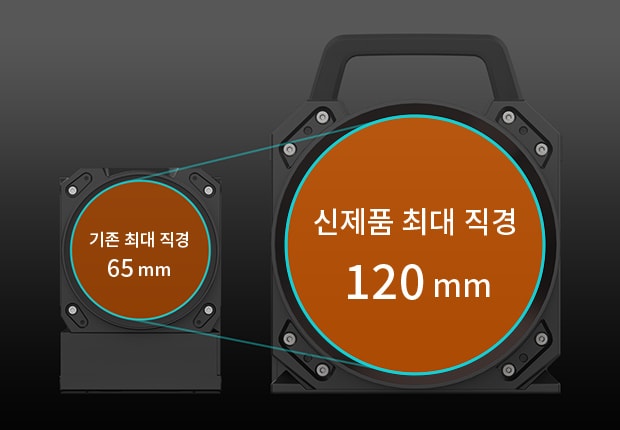

대구경 120 mm 타입 등장

기존 최대 직경 65 mm 신제품 최대 직경 120 mm

ø6 mm의 소형·초고정도 모델부터 ø120 mm의 초광시야 모델까지, 상황에 따라 선택할 수 있는 4가지의 모델 라인업.

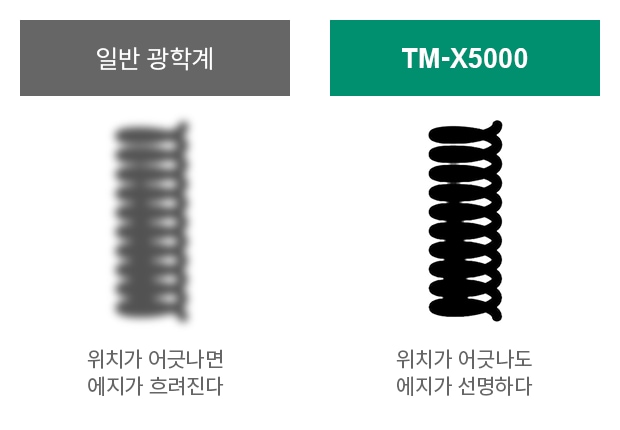

대상 물체의 위치가 어긋나도 정확하게 측정

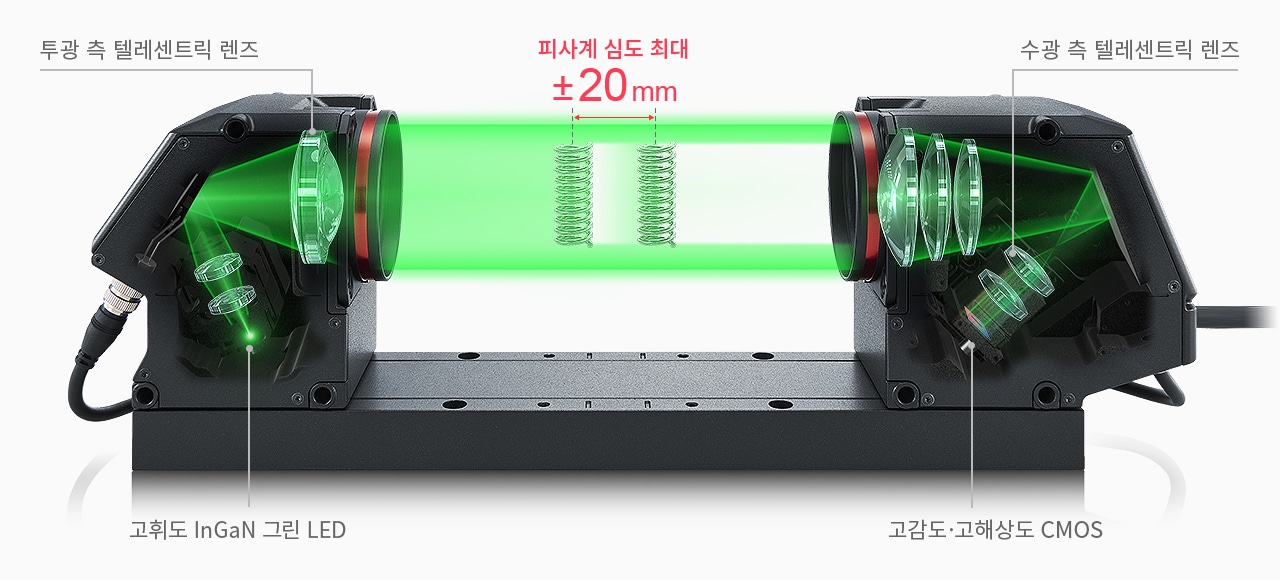

투광 측·수광 측 모두 텔레센트릭 광학계를 채택한 더블 텔레센트릭 광학계로 에지를 선명하게 촬상하므로 대상 물체의 위치가 어긋나도 정도에 변화가 없습니다.
피사계 심도 최대 ±20mm의 사양을 보증합니다.

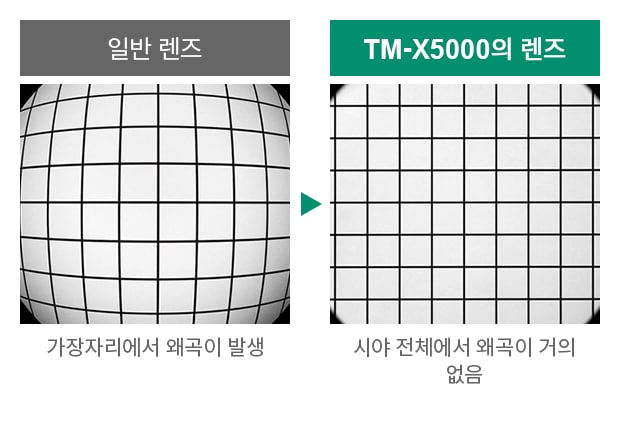

시야 전체의 정도를 보증

정도를 높이기 위한 조정·캘리브레이션이 불필요

왜곡이 적은 저 디스토션 렌즈와 독자적인 알고리즘으로 조명이나 대상 물체의 위치 조정·캘리브레이션이 필요 없으며, 교정 증명서도 발행할 수 있습니다.

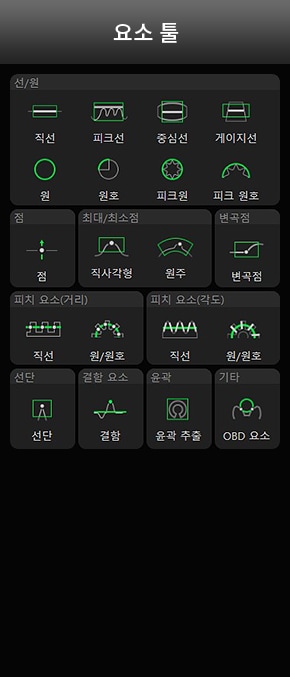

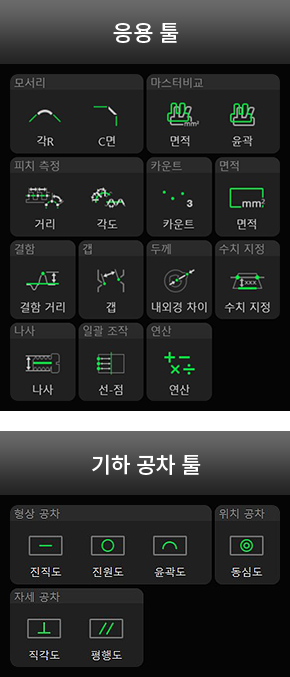

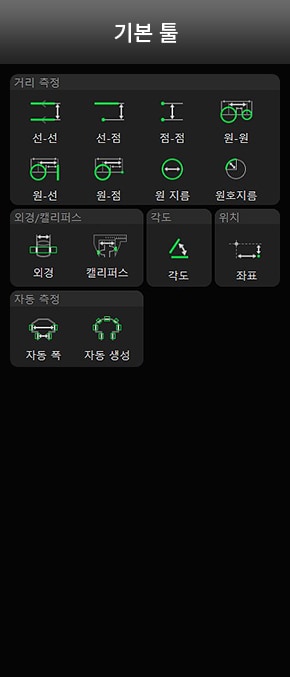

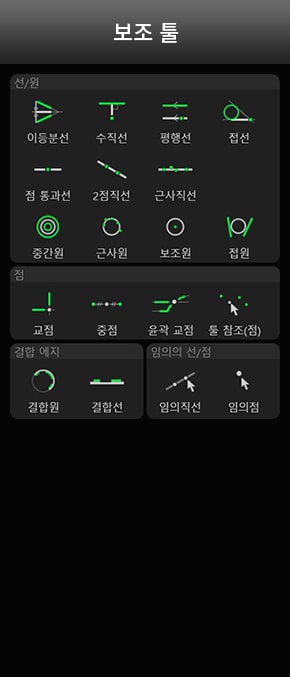

다양한 툴로 간단 설정

알기 쉬운 측정 툴로 간단 설정

조합에 따라 100가지가 넘는 측정 툴을 준비. 치수 측정, 기하 공차 측정, 마스터 면적 비교, 이물질 거리 측정 등 인라인 검사에 필요한 각종 항목을 간단한 설정만으로 대응합니다.
