심도 합성

디지털 심도 합성의 기초

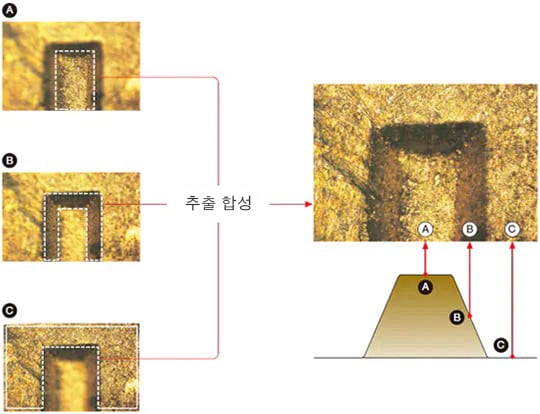

피사계 심도가 얕고 전체에 초점이 맞지 않더라도 초점이 맞는 일부분이 있습니다. 렌즈와 대상 물체의 거리를 변경하면 초점이 맞는 부분도 움직입니다. 거리를 변경해 가며 여러 장의 화상을 취득하고 각 화상에서 초점이 맞는 부분만을 추출하여 1장의 화상으로 만들면 전체에 초점이 맞는 화상을 얻을 수 있습니다.

추출 합성
A
가장 높은 곳에서
B
중간에서
C
가장 낮은 곳에서

실시간 심도 합성

심도 합성 기술의 진화는 화상의 퀄리티뿐 아니라 처리 속도까지 향상시켰습니다. 아무리 훌륭한 기술이라도 작업이나 연산에 많은 시간이 소요된다면 실용적이라고 할 수 없습니다.
VHX 시리즈의 탁월한 고속 처리 기술은 해석 툴을 통해 사용자의 이익을 증가시키는 기술로 진화했습니다.

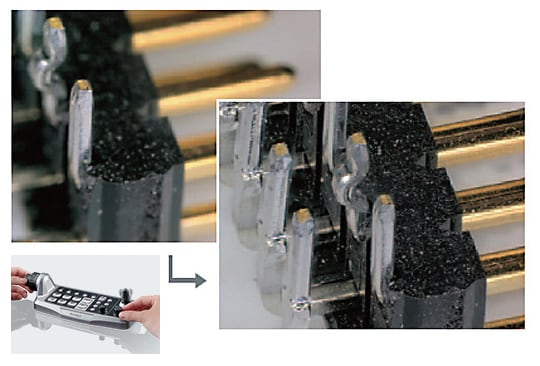

실시간 심도 합성 기능은 원하는 부분까지 스테이지를 이동시키는 것만으로 풀 포커스 화상을 실시간으로 표시할 수 있습니다.
고속 연산은 물론, UXGA의 해상도로 위치·배율 보정을 포함한 퀄리티 높은 심도 합성 화상을 만들어 낼 수 있습니다.

심도 합성의 구조
촬상 화상: 최저 영역에 집중합니다. 카메라가 즉시 위아래로 움직입니다. 실시간 심도 합성이 시작되면 화상이 초당 50프레임의 속도로 순차적으로 촬상됩니다. 촬상 화상 중 최고의 초점을 갖는 영역이 심도 합성 기준으로 선택됩니다. KEYENCE의 독창적인 영상 엔진은 화상 데이터를 빠르게 처리합니다.
