광학 현미경

광학 현미경이란?

광학 현미경은 물체에 대한 확대 관찰을 수행하기 위해서 가시광선과 유리 렌즈를 이용하는 현미경을 지칭하는 일반적인 용어입니다.
미생물, 식물과 동물의 세포처럼 생물체를 관찰하는 데 이용되어왔기 때문에 생물 현미경이라고도 불립니다.

광학 현미경의 구조

17세기 후반 네덜란드에서 안토니 필립스 반 레이우엔훅(Antonie Philips van Leeuwenhoek)은 단일 렌즈 현미경(렌즈가 1개 탑재된 현미경)을 만들었고 이를 활용해 미생물과 정자를 발견했습니다.
같은 시기 영국에서는 로버트 훅(Robert Hooke)이 렌즈 2개, 즉 대물렌즈와 접안렌즈가 결합된 복합 현미경을 만들어 코르크의 구조를 관찰하는 데 이용했습니다.
그리고 이 코르크 조직이 벌집처럼 작은 방을 모아놓은 것처럼 보였기 때문에 세포라는 이름을 붙였습니다. 이로써 생물학에서 세포라는 단어가 사용되게 되었습니다.
오늘날 이용되는 광학 현미경은 일반적으로 대물렌즈와 접안렌즈가 결합된 복합 현미경입니다.
전형적인 광학 현미경은 광원이 표본 아래에 위치하고 표본을 투과하는 빛을 대물렌즈로 확대하여 관찰합니다.
그러므로 빛이 투과하지 않는 물체는 관찰할 수 없습니다. 빛이 투과하지 않는 표본을 관찰하려면 표본을 얇은 조각으로 절단한 후 유리 슬라이드 등의 물체에 고정해야 합니다.
실체 현미경은 얇은 조각으로 처리할 수 없는 물체를 관찰하는 데 사용됩니다.
실체 현미경은 표본 위로 빛을 조사하는 광학 현미경입니다. 그러면 반사광이 대물렌즈를 통해 확대되어 관찰할 수 있게 되는 것입니다.
실체 현미경에는 접안렌즈가 2개 있어서 표본을 육안으로 보는 것과 같이 입체적으로 관찰할 수 있습니다.
실체 현미경은 상대적으로 낮은 배율로 관찰할 때 이용됩니다. 금속 현미경은 표본에서 반사되는 빛을 고배율로 관찰할 때 이용됩니다.

광학 현미경의 적용분야

육안으로 식별할 수 있는 두 점 사이의 최소 거리는 0.1 mm이며, 이는 머리카락 한 가닥의 두께에 해당합니다.
광학 현미경은 최소 200 nm의 거리를 식별할 수 있습니다.
일반적으로 전자 현미경은 200 nm보다 작은 물체를 관찰할 때 이용됩니다.

광학 현미경의 한계

  • 적용분야가 다수인 경우 현미경 여러 대가 필요합니다.
  • 관찰 거리가 짧습니다.
  • 얇은 샘플을 유리 슬라이드에 고정해야 합니다.
  • 얕은 피사계 심도로 인해 불균일한 표면을 갖는 대상 물체를 관찰하기 어렵습니다.
  • 이미지를 취득하려면 옵션형 카메라가 필요하며, 고해상도 화상을 얻기가 어렵습니다.
  • 측정 기능이 탑재되어 있지 않습니다.

VHX 시리즈 디지털 마이크로스코프를 이용하는 이유

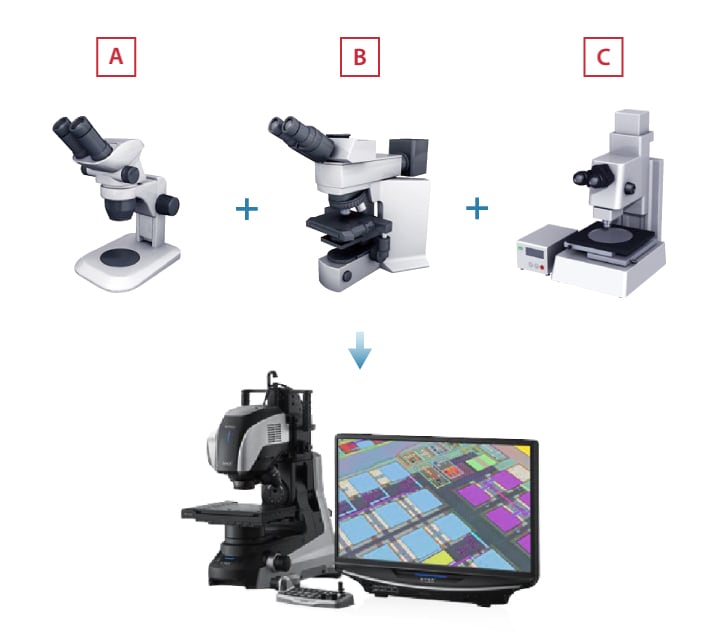

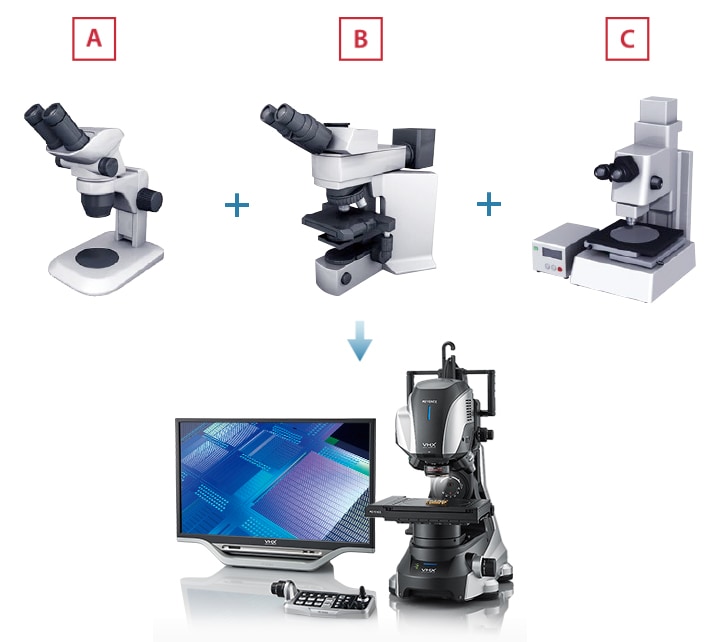

실체 현미경, 금속 현미경, 측정 현미경의 기능을 모두 제공합니다.

링 조명과 동축 낙사 조명, 투과 조명이 모두 내장되어 있어서 저배율부터 고배율까지 매끄럽게 관찰할 수 있습니다.

A
실체 현미경
B
금속 현미경
C
측정 현미경

깊은 피사계 심도 덕분에 심도 합성 기능을 통해 높은 배율에서도 초점이 맞춰진 전체 화상을 관찰할 수 있습니다.

대상 물체를 절단하거나 닦을 필요가 없습니다. (비파괴적 관찰이 가능합니다.)

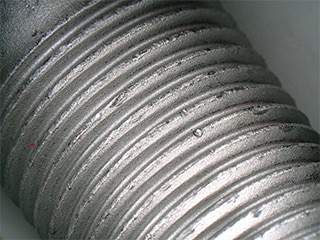

경사 관찰 - 나사
매크로 화상, 20x
확대 화상, 200x

긴 관찰 거리 덕분에 자유로운 각도로 관찰할 수 있습니다.

카메라와 모니터가 표준 사양으로 장착되어 있으므로 관찰되는 화상과 같은 품질의 사진을 얻을 수 있습니다.

평면 및 3D 프로파일 측정도 가능합니다.

흑연의 구상화 처리 속도 측정, 100x
2D 측정 화상
커넥터 핀의 3D 프로파일, 50x
3D 측정 화상

광학 현미경

광학 현미경은 가장 일반적인 유형의 현미경입니다.
다수의 대물렌즈로 이루어진 광학 렌즈를 사용하므로, 단일 렌즈가 장착된 현미경보다 100배, 200배 또는 300배 더 높은 배율로 대상 물체를 관찰할 수 있습니다.
이 섹션에서는 광학 현미경을 자세히 설명합니다.
