레이저 스캐닝 공초점 현미경

레이저 스캐닝 현미경

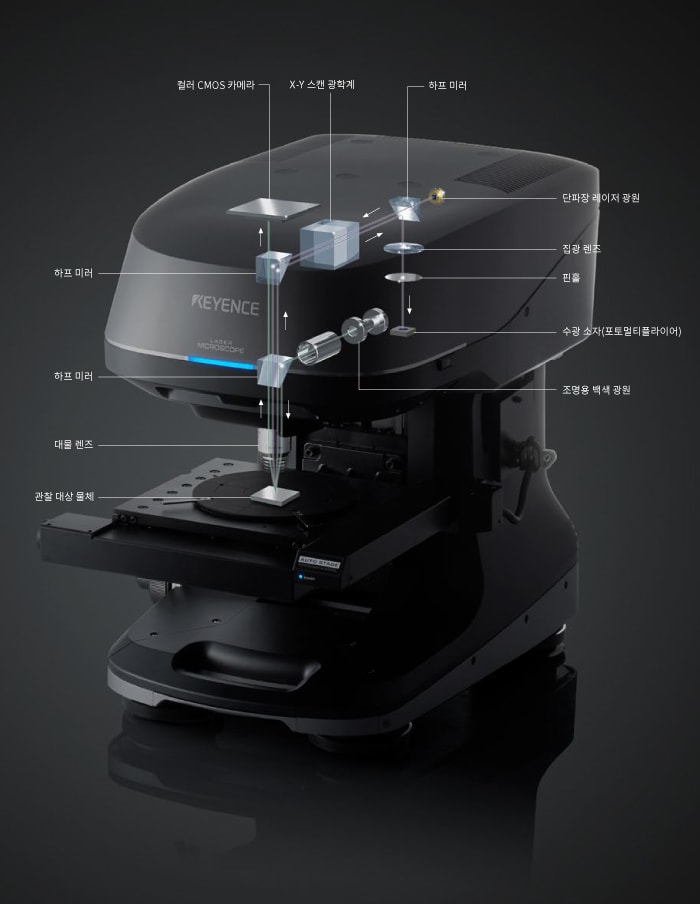

레이저 스캐닝 현미경은 두 개의 광원, 즉 색상 정보 수집을 위한 백색광과 높이 정보 수집을 위한 레이저를 병용합니다. 높이 데이터를 포착하기 위해서는, 샘플 표면을 가로지르는 XYZ 방향으로 레이저를 스캔하여 반사된 빛의 강도를 측정합니다. 그 결과, 정확한 윤곽 및 조도 측정을 위한 고해상도와 깊은 피사계 심도, 나노미터 수준의 높이 분해능을 지닌 컬러 화상이 만들어집니다. 레이저 스캐닝 현미경은 광학 현미경, 주사전자현미경 및 표면 조도 게이지의 기능을 결합하여 제공합니다.

측정 원리를 보여주는 기능도. 1. 레이저가 X 방향과 Y 방향으로 스캔된다. 2. 대물렌즈가 Z 방향으로 이동하고, 레이저가 X 방향과 Y 방향으로 다시 스캔된다. 3. 이 스캐닝 절차가 측정이 끝날 때까지 반복된다. 4. 측정이 완료된다.
