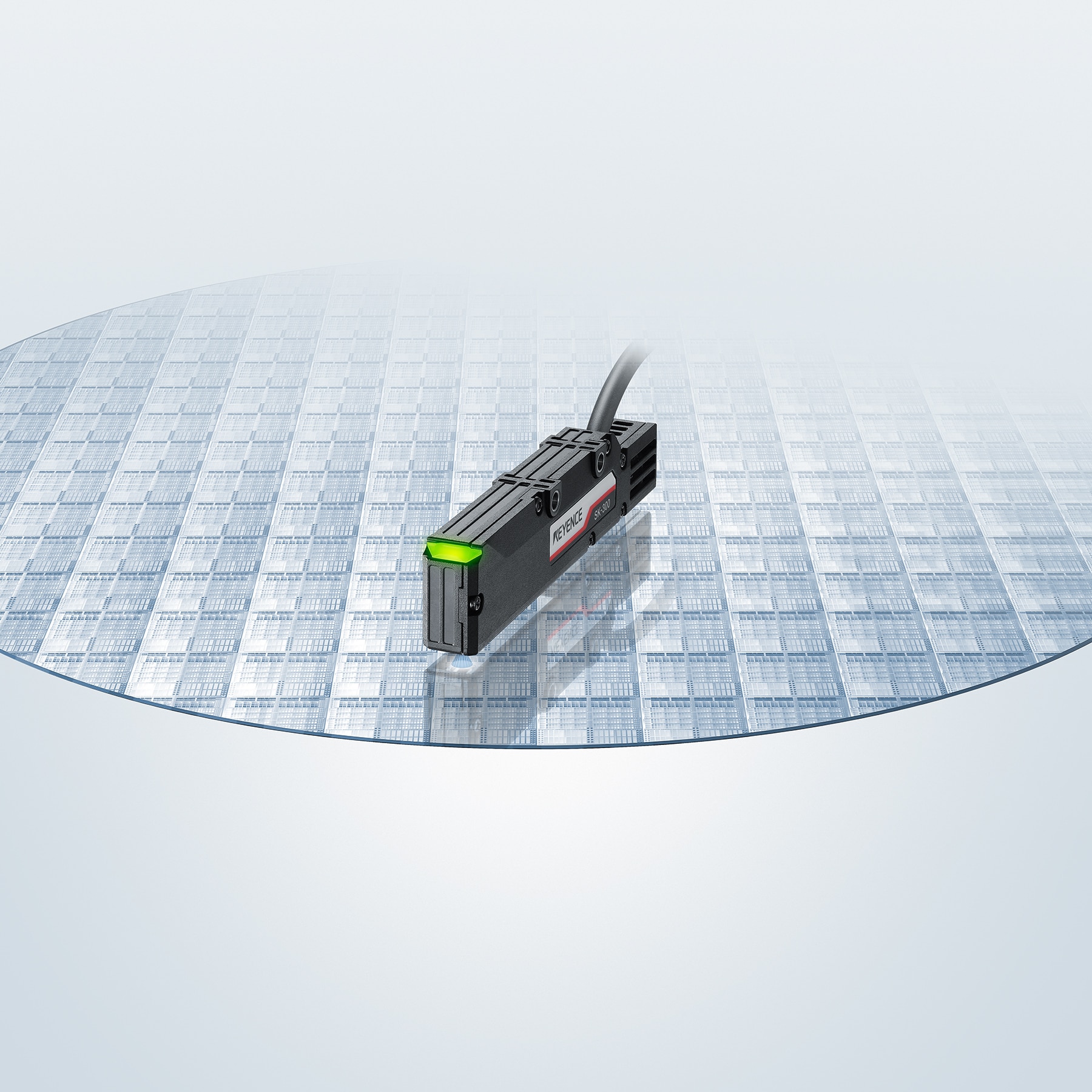

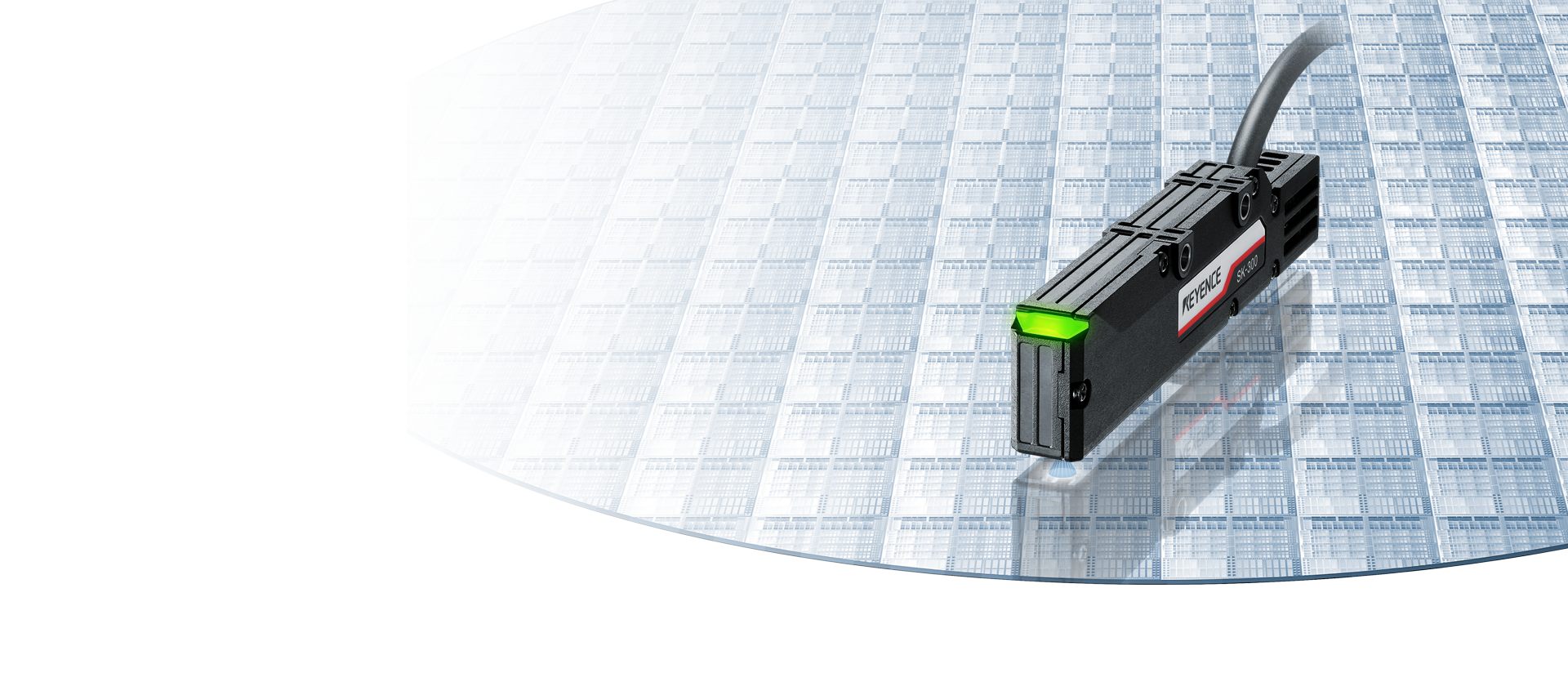

고정도 인라인 정전기 측정기 SK 시리즈

대상 물체의 대전량을
언제나 실시간으로 측정

고정도 ±1.0 V(기존 대비 10배), 고속 응답 28 ms(기존 대비 14배)를 실현

측정 정도 ±1.0 V
샘플링 속도 1.4 ms
정전기와 온도, 습도를 인라인에서 동시 측정

SK 시리즈 - 고정도 인라인 정전기 측정기

인라인 타입 정전기 측정기는 제조 라인에 설치하여 대상 물체의 대전량을 언제나 실시간으로 측정할 수 있다는 점이 가장 큰 장점입니다. 실시간 모니터링을 통해 기존의 일시적인 측정으로는 발견할 수 없었던 정전기로 인한 수율 저하나 문제를 사전에 방지하여, 제조 효율 향상에 기여합니다. 또한, 측정 데이터를 활용한 품질 관리 및 트레이서빌리티 강화도 실현할 수 있어, 제조 현장의 고도화된 요구에 부응할 수 있습니다. 인라인 설치를 통한 연속 모니터링과 고정도 측정의 병행은 첨단 기술 제조 현장에서 신뢰성 향상에 기여하고 있습니다.

특징

대상 물체의 대전량을 실시간으로 모니터링해야 하는 이유

정전기를 수치화하기 위해서는 일반적으로 엔트리 모델의 핸디 타입을 먼저 선택합니다. 다만, 핸디 타입으로는 경향은 파악할 수 있으나 고속으로 움직이는 물체의 상태, 아침·저녁 같은 환경 변화, 설정 변경 시 발생하는 이상에 대해서는 파악하기 어렵습니다. 또한, 장비 도입이나 유지보수 시점의 점검에서는 합격하더라도 정전기가 원인으로 추정되는 수율 저하에 대해서는 개선되지 않는 사례가 늘고 있습니다.
SK 시리즈를 통한 대전량의 실시간 측정은 첨단 장비의 제조 효율을 획기적으로 개선합니다.

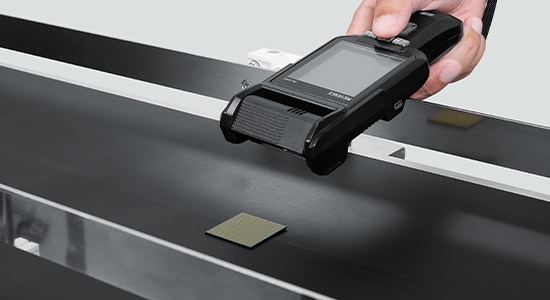

Before

휴대형 측정기로 경향값 관리

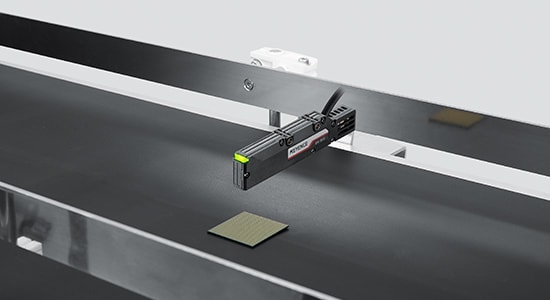

After

인라인 측정기로 상시 측정

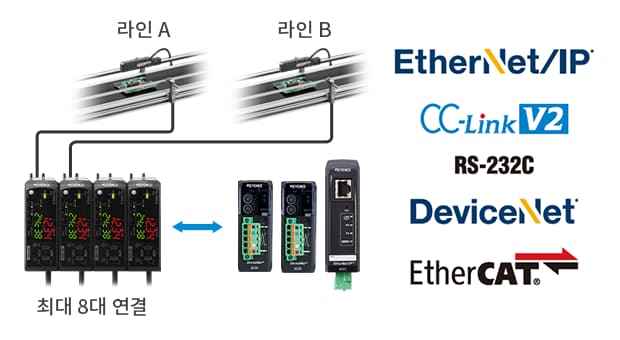

수집된 데이터는 각종 통신 네트워크를 통해 쉽게 시각화

대상 물체의 정전기량과 주변의 온·습도 데이터를 수집하고 출력하기 위해 독립된 3출력 판정과 아날로그 전압·전류 출력을 기본으로 탑재했습니다.
또한, 통신 유닛을 사용하면 기본 유닛과 증설 유닛으로 연결된 최대 8대의 데이터를 일괄적으로 전송할 수 있습니다.
PC나 PLC에서 데이터 읽기와 설정값 쓰기가 가능하므로 공정 수를 크게 줄일 수 있습니다.

현장의 정전기량·온도·습도를 실시간으로 모니터링

SK 시리즈에 연결하기만 하면, 대상 물체 표면의 대전량과 이오나이저의 이온 밸런스 모두 모니터링할 수 있습니다.
SK-300 센서 헤드를 이오나이저의 앞뒤에 설치하면, 대상 물체와 환경에 따른 제전 효과 변동을 시간 순으로 PC에 저장할 수 있으며, 이는 도입·설정 변경·정기 점검 시의 검증에 도움이 됩니다.

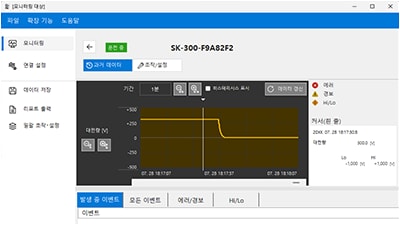

대상 물체의 대전량을 확인

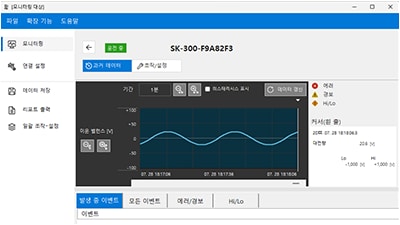

이오나이저의 이온 밸런스 확인

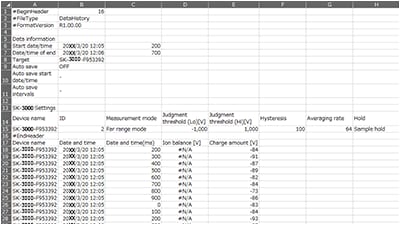

데이터를 CSV로 출력
