접속 장비 목록의 등록/편집
여기서는 WS-1000 시리즈의 무선 네트워크에 존재하는 장비의 등록 및 편집 방법을 설명합니다.
- 접속 장비의 등록/삭제:접속 장비 목록에 등록/삭제하는 방법을 설명합니다.
- 접속 장비 목록 확인 방법:접속 장비 목록의 등록 정보를 확인하는 방법을 설명합니다.
접속 장비의 등록/삭제
접속 장비 목록에 등록하는 방법은 “장치 검색”을 이용한 자동 등록과 수동 등록, 두 가지 방법이 있습니다.
접속 장비 목록의 삭제는 전체 삭제와 개별 삭제가 가능합니다.
“장치 검색”으로 자동 등록
-
화면 상단의 장치 검색을 선택합니다.
-

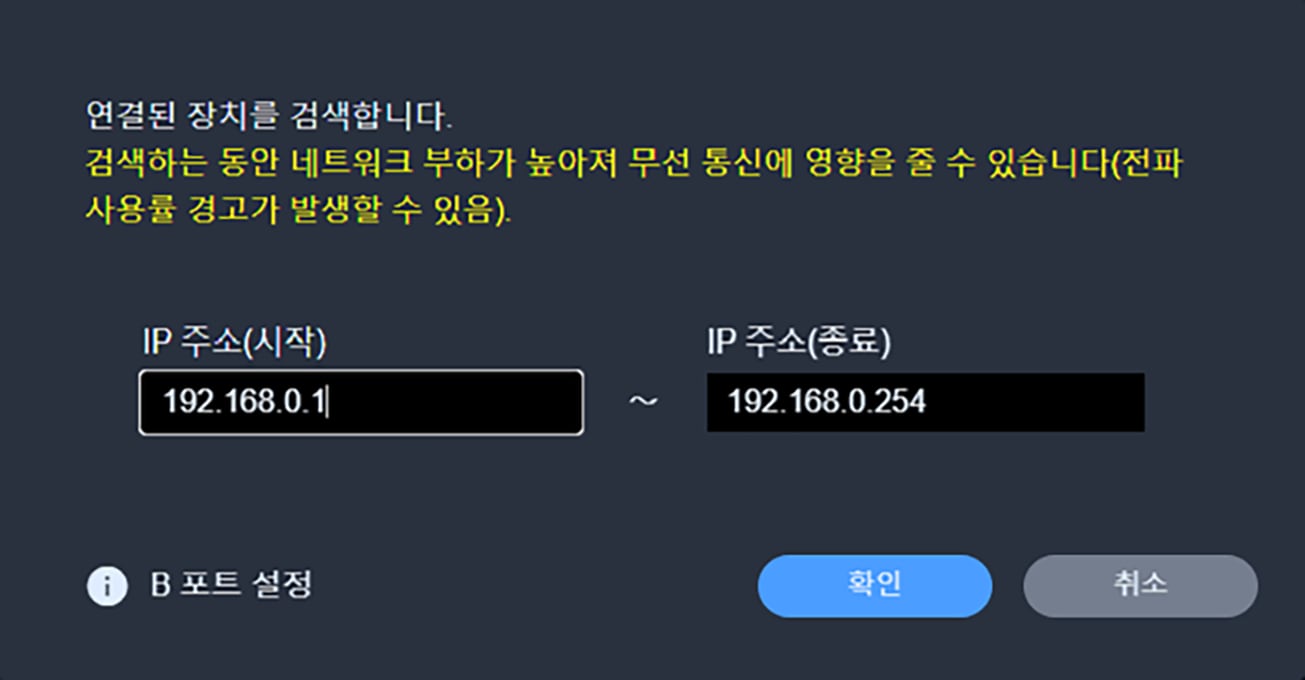

확인 대화 상자가 표시되면 OK를 선택합니다.
무선 네트워크(WS-1000의 B 포트 네트워크 주소) 내의 장치 검색을 시작합니다.
-
검색이 완료되면 “접속 기기 일람”에 컨트롤러 및 각 유닛별로 연결된 장치가 등록됩니다.
-

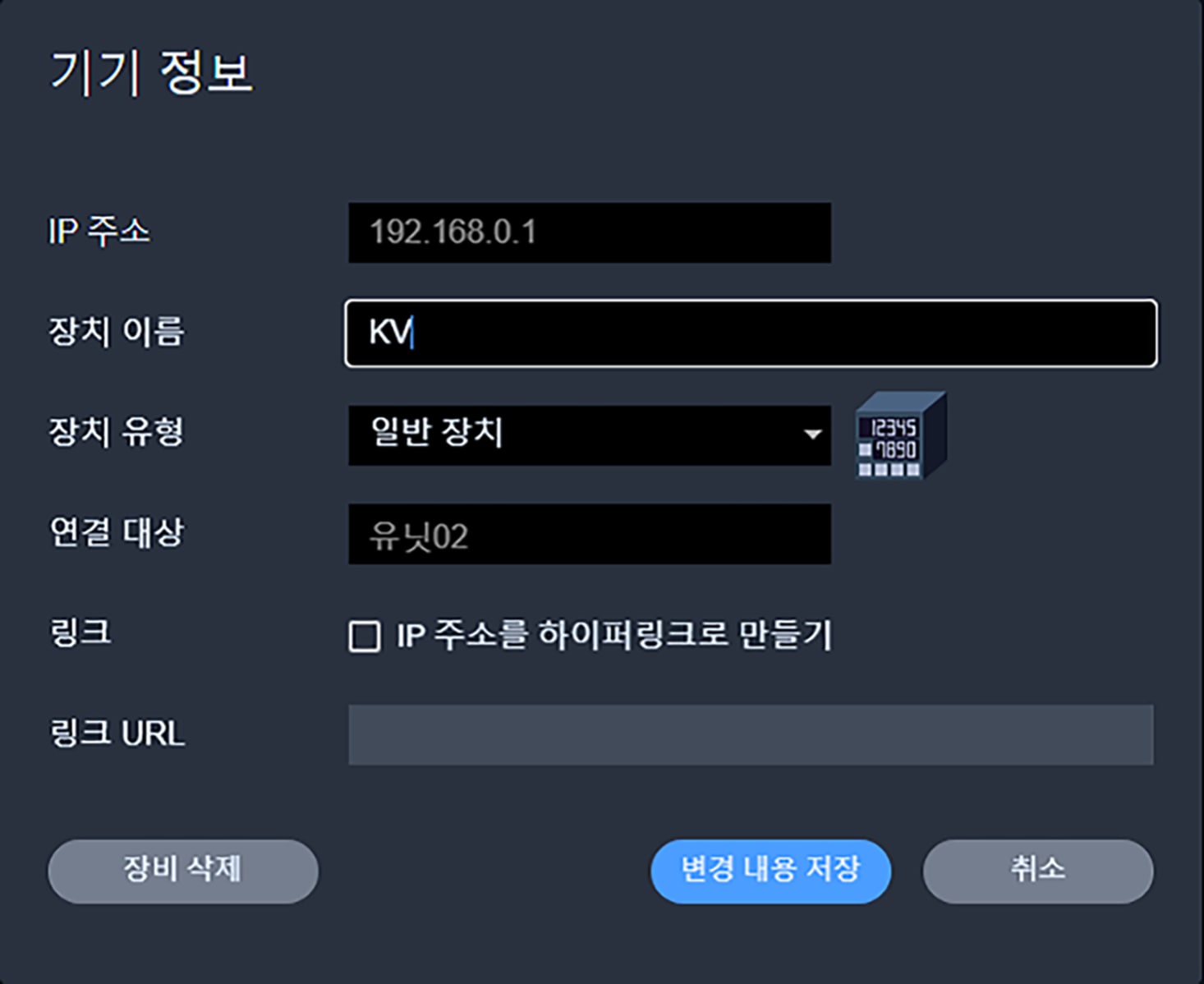

각 등록된 장치의 정보를 편집합니다.
를 선택하여 “장치 이름” 및 “장치 유형”을 등록합니다.
-
[변경 내용 저장]을 선택하여 등록을 완료합니다.
수동으로 장치 등록하기
-
화면 상단의
를 선택합니다.
-

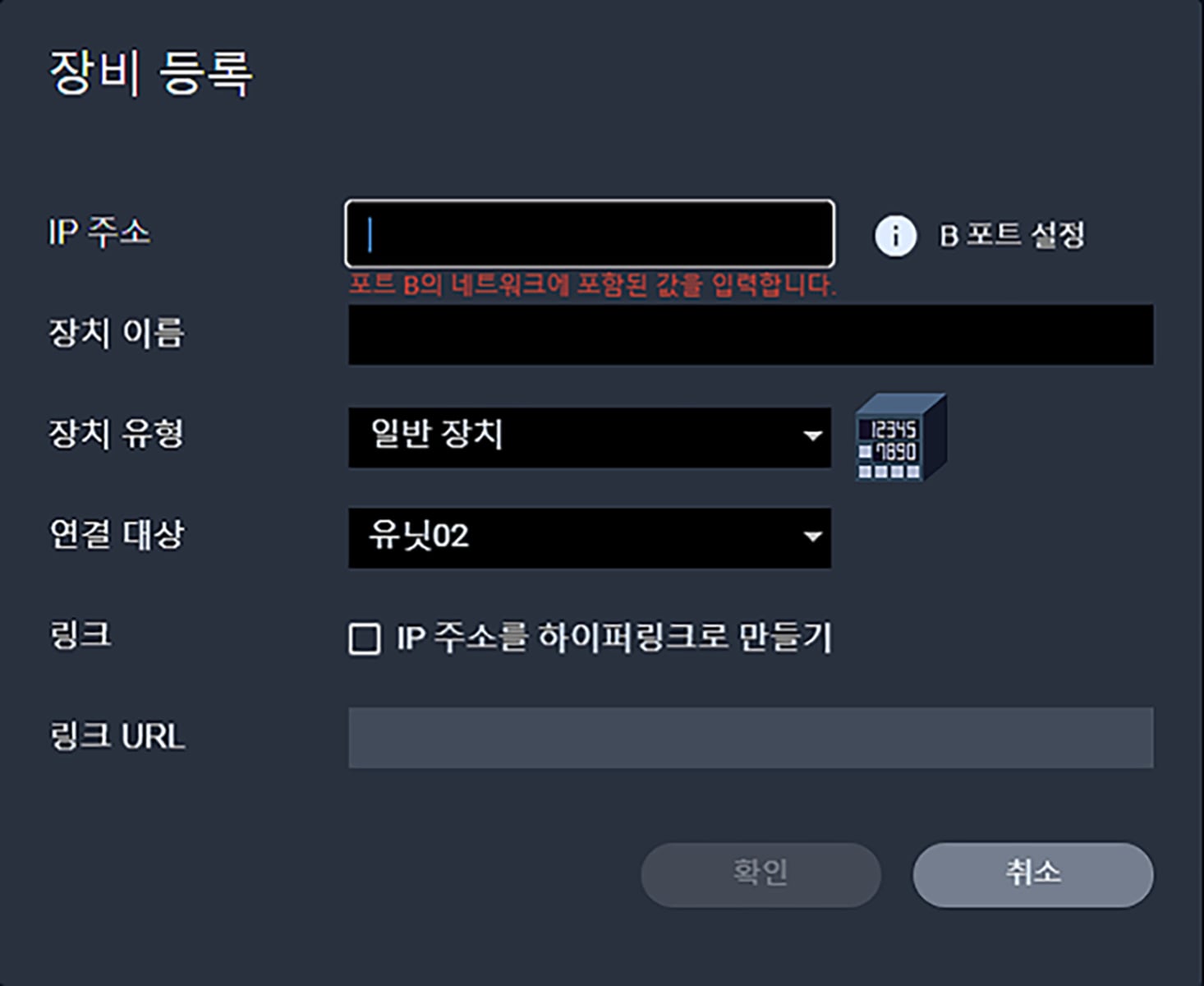

“장비 등록” 대화상자가 표시되면 필요한 정보를 등록합니다.
-
필요한 정보를 입력한 후 [OK]를 선택하면 등록이 완료됩니다.
삭제하다

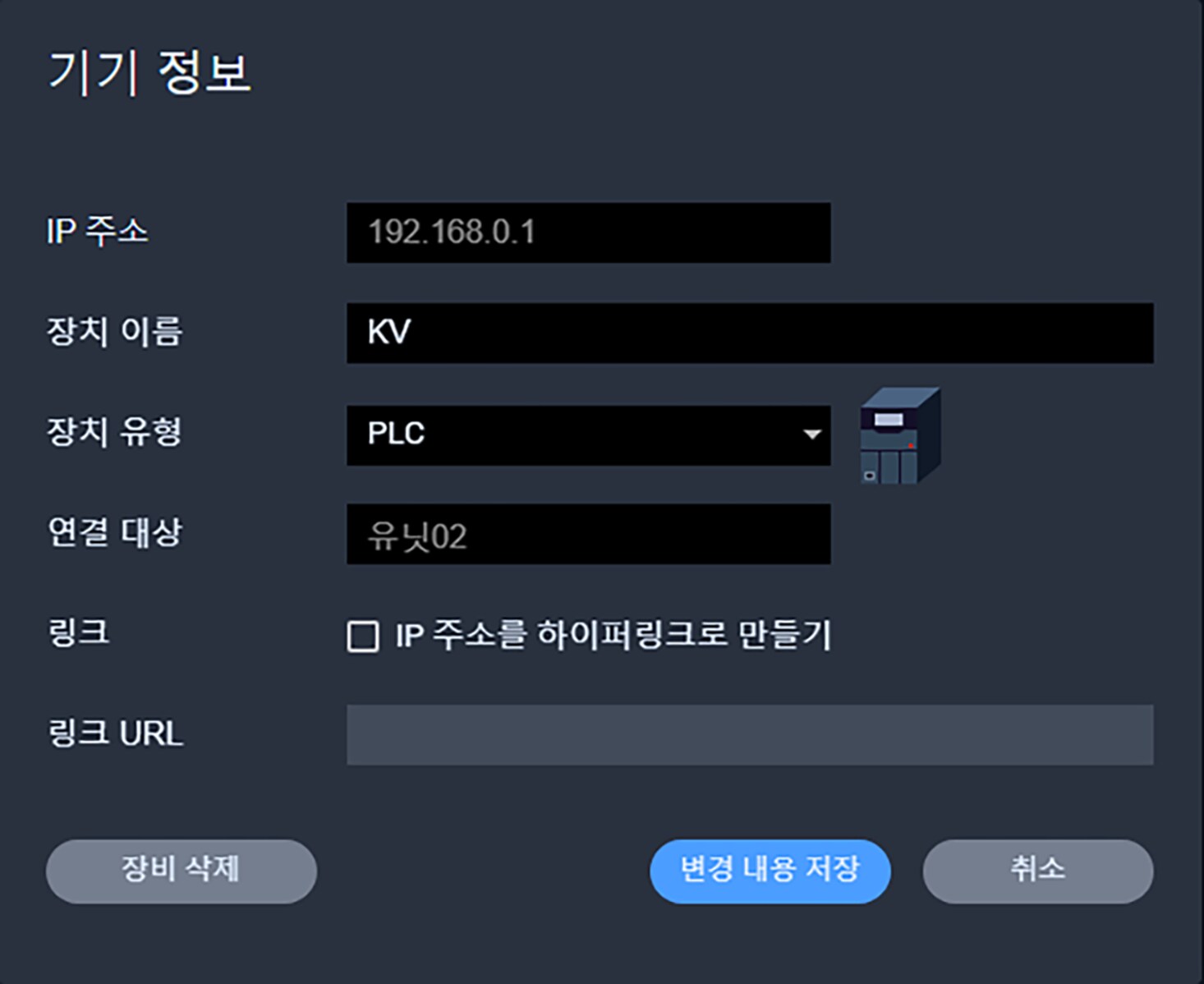

삭제는 해당 장치의 를 선택한 후 기기 정보 대화상자 내의 [장비 삭제]에서 할 수 있습니다.
한 번 삭제하면 되돌릴 수 없으니 주의하십시오.
한꺼번에 삭제하려면 화면 상단의
를 선택하여 등록된 정보를 모두 삭제할 수 있습니다.
기기 정보
| 항목 | 설명 |
|---|---|
| IP 주소 | 접속 기기의 IP 주소 정보입니다. 등록한 장치의 정보는 변경할 수 없습니다. |
| 장치 이름 | 연결된 장치의 이름을 설정합니다.
|
| 장치 유형 | 연결된 장치의 종류를 설정합니다. 카테고리 중에서 선택하면 해당 카테고리의 아이콘이 표시됩니다. |
| 연결 대상 | 연결된 장치가 연결되어 있는 유닛 정보입니다. 장치 검색으로 등록한 장치의 정보는 변경할 수 없습니다.
|
| 링크 | IP 주소를 하이퍼링크로 만드는 설정을 합니다. 하이퍼링크를 활성화한 해당 장치의 IP 주소를 클릭하면 웹 페이지를 열 수 있습니다. |
| 링크 URL | 하이퍼링크 기능으로 열리는 링크 URL을 설정합니다. |
접속 장비 목록 확인 방법
접속 장비 목록은 지도로 확인하는 방법과 목록으로 확인하는 방법이 있습니다.
지도로 확인하기
컨트롤러 및 각 유닛의 설치 위치와 대조하여 연결된 장치를 확인할 수 있습니다.
컨트롤러 및 각 유닛의 아이콘에는 연결된 장치 대수가 표시됩니다.
컨트롤러 또는 유닛의 아이콘을 선택하면 해당 기기에 연결된 장치만 표시할 수 있습니다.
목록으로 확인하기

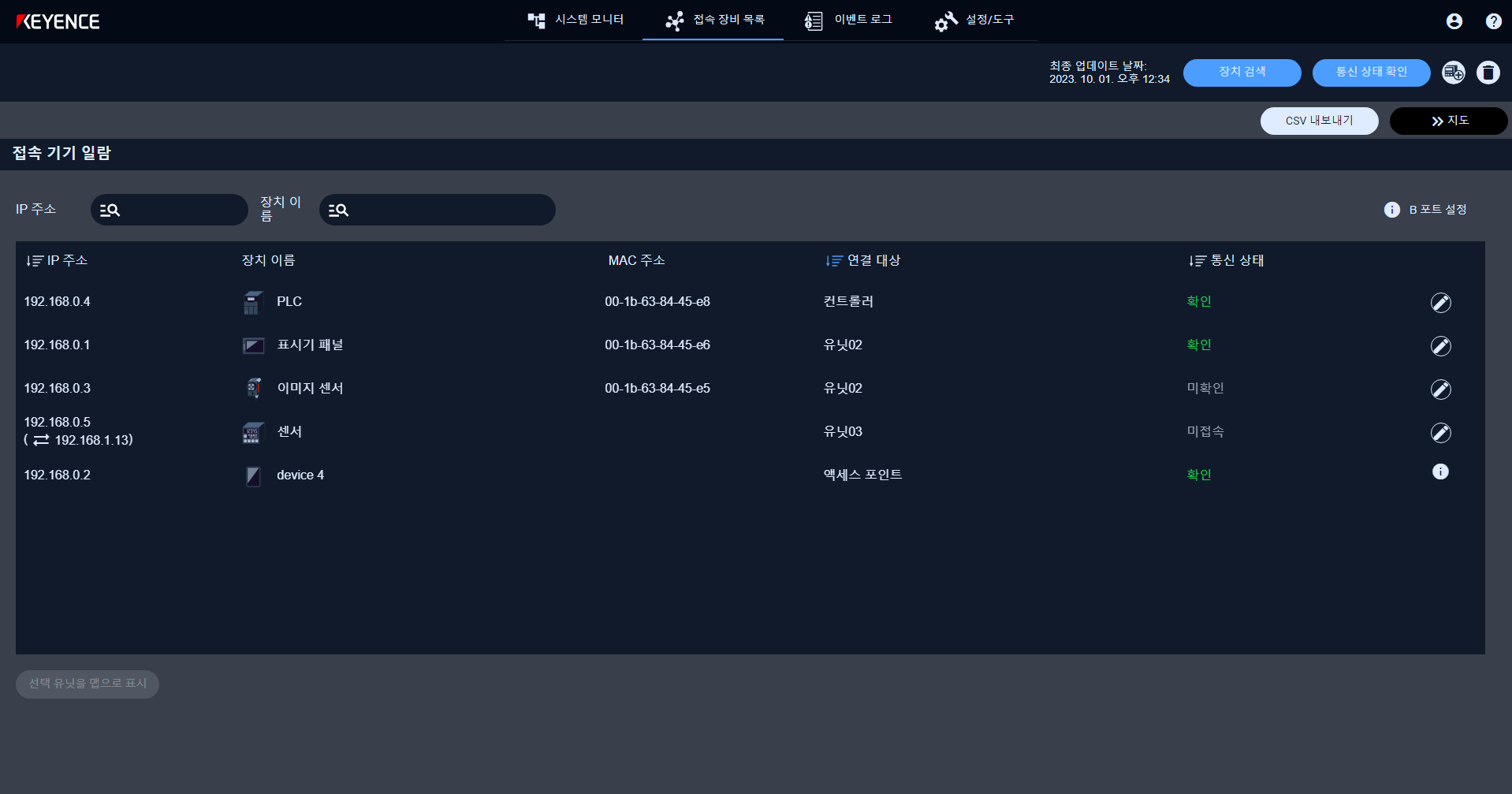

화면 상단의 “상세 정보 표시”를 선택하면 연결된 장치를 목록으로 확인할 수 있습니다.
접속 기기 일람에서는 “IP 주소로 정렬”, “연결 대상순”, “통신 상태순”으로 정렬하여 표시할 수 있습니다.
또한 “IP 주소”와 “장치 이름”으로 필터링하여 표시할 수 있습니다.
화면 상단의 “지도”에서 맵으로 확인하는 화면으로 돌아갑니다.
또한 “접속 기기 일람” 내의 기기를 선택한 상태에서 화면 하단의 [선택 유닛을 맵으로 표시]를 선택하면 해당 기기가 속한 컨트롤러 및 유닛이 선택된 상태의 맵 화면으로 돌아갑니다.
설정한 리스트를 CSV 내보내기 할 수 있습니다.
