설정/도구 메뉴부의 각 메뉴를 선택하여 설정을 진행합니다.

• 이더넷: 컨트롤러의 Ethernet 포트(A) 및 Ethernet 포트(B), 유닛의 네트워크 정보를 설정합니다.
• 액세스 포인트: 유닛을 액세스 포인트로 사용할지 여부를 설정합니다. 또한, 액세스 포인트로 사용하는 유닛에 대해 사용할 주파수, 보안 설정을 진행합니다.
• 유닛 간 통신: 유닛 간 통신에 사용하는 채널이나 대역폭 등을 설정합니다.
• PLC 통신: WS-1000 시리즈의 Modbus/TCP 서버 기능 사용 여부를 설정합니다.
• 계정: WS-1000 시리즈를 사용하는 사용자 계정의 추가, 삭제를 진행합니다.
• 정기적 재시작: 정기적으로 재시작할지를 설정합니다. 정기적으로 재시작하는 경우에는 그 주기를 설정합니다.
• 날짜/시간: 컨트롤러의 날짜/시간을 설정합니다.

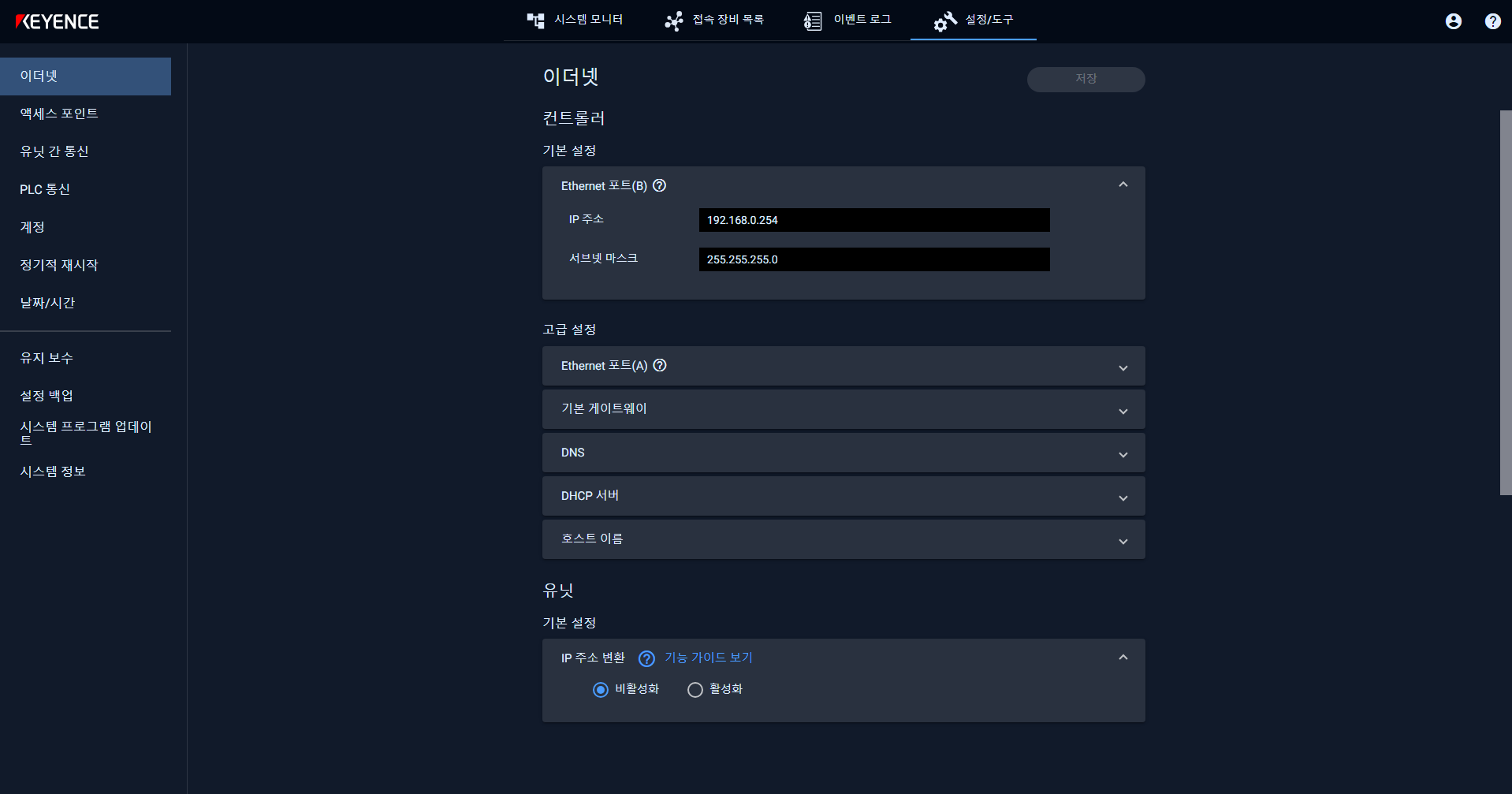

이더넷

컨트롤러 및 유닛의 네트워크 설정은 이더넷 메뉴에서 확인, 변경할 수 있습니다.

컨트롤러의 기본 설정

항목		설명
Ethernet 포트(B)
	IP 주소	컨트롤러의 Ethernet 포트(B)의 IP 주소를 설정합니다. 설정 범위:1.0.0.1~223.255.255.254
	서브넷 마스크	서브넷 마스크를 설정합니다. 설정 범위:192.0.0.0~255.255.255.252

컨트롤러의 고급 설정

항목				설명
Ethernet 포트(A)
	A 포트 사용			Ethernet 포트(A)를 사용할지 여부를 선택합니다. ・활성화: 사용됨. ・비활성화(초기값): 사용되지 않음.
	IP 주소			컨트롤러의 Ethernet 포트(A)의 IP 주소를 설정합니다. ・설정 범위:1.0.0.1~223.255.255.254(초기값: 공란) [A 포트에서 Web Tool에 연결하는 방법은?]을 선택하면 A 포트에서 Web Tool에 연결하기 위한 설정 방법이 표시됩니다.*1 → 아래 “IP 포워딩(A 포트→B 포트 전송 설정)“
	서브넷 마스크			서브넷 마스크를 설정합니다. ・설정 범위:192.0.0.0~255.255.255.252
	A 포트 ↔ B 포트 전송 설정			IP 마스커레이드(B 포트→A 포트 전송 설정)와 IP 포워딩(A 포트→B 포트 전송 설정)을 정리한 섹션입니다. 제목 오른쪽의 [CSV 가져오기][CSV 내보내기]로 전송 규칙을 CSV 파일로 일괄 가져오기/내보내기할 수 있습니다. →전송 규칙의 CSV 가져오기/내보내기
		CSV 가져오기		CSV 파일에서 전송 규칙을 가져옵니다. 가져온 내용으로 편집 중인 IP 마스커레이드/IP 포워딩의 전송 규칙(및 IP 마스커레이드의 활성화/비활성화)이 교체됩니다. 가져오기만 해서는 설정이 저장되지 않습니다. 내용을 확인한 후 화면 상단의 [저장]을 선택하여 적용합니다.
		CSV 내보내기		편집 중인 전송 규칙을 CSV 파일로 내보냅니다.
	IP 마스커레이드(B 포트→A 포트 전송 설정)			IP 마스커레이드의 활성화/비활성화 및 활성화했을 때의 전송 규칙에 대해 설정합니다. ・활성화(전체): B 포트의 IP 주소를 기본 게이트웨이로 설정한 기기로부터의 액세스를 모두 A 포트로 전송합니다. ・활성화(개별): B 포트의 IP 주소를 기본 게이트웨이로 설정한 기기로부터의 액세스를 추가한 전송 규칙에 따라 A 포트로 전송합니다. 전송 규칙을 추가함으로써 전송 가능한 프로토콜이나 IP 주소 등에 제약을 둘 수 있습니다. 최대 64개의 규칙을 추가할 수 있습니다. ・비활성화: 전송되지 않습니다. → 아래 “규칙 추가”
		규칙 추가*2		”활성화(개별)“를 선택했을 경우의 전송 규칙을 작성합니다. 선택하면 표시되는 [IP 마스커레이드] 대화상자에서 전송 규칙을 설정합니다.
		설정 이름		전송 규칙의 이름을 설정합니다. 설정한 이름은 전송 규칙 목록에 표시됩니다. ・설정 범위:0~64자(초기값: 공란). 줄바꿈, 탭 등의 제어 문자는 사용할 수 없습니다.
		프로토콜		IP 마스커레이드를 수행할 프로토콜을 선택합니다. ・TCP(초기값) ・UDP ・익명(TCP/UDP) ・FTP ・ICMP
		송신지 IP 주소*3		송신지 IP 주소를 설정합니다. ・설정 범위:1.0.0.1~223.255.255.254(초기값: 공란)
		대기 포트 번호		대기 포트 번호를 설정합니다. ・설정 범위:1~65535(초기값: 65535). 단, 67, 80, 502, 5353은 다른 설정에서 사용되므로 설정할 수 없습니다.
		전송 후 대상 IP 주소		전송 후 대상 IP 주소를 설정합니다. ・설정 범위:1.0.0.1~223.255.255.254(초기값: 공란)
		전송 후 대상 포트 번호*4		전송 후 대상 포트 번호를 설정합니다. ・설정 범위:1~65535(초기값: 65535)
		우선순위		전송 규칙별 우선순위를 설정합니다. ・자동(초기값) ・직접 입력: 목록의 다른 설정과 중복되지 않는 숫자(1~64, 숫자가 작을수록 우선순위가 높음)를 입력합니다.
	IP 포워딩(A 포트→B 포트 전송 설정)			IP 포워딩의 전송 규칙에 대해 설정합니다. → 규칙 추가 최대 64개의 규칙을 추가할 수 있습니다.
		규칙 추가		전송 규칙을 작성합니다. 선택하면 표시되는 [IP 포워딩] 대화상자에서 전송 규칙을 설정합니다. 연결 종류를 선택하면 참고용 초기값이 입력된 상태로 대화상자가 표시됩니다.
		설정 이름		전송 규칙의 이름을 설정합니다. 설정한 이름은 전송 규칙 목록에 표시됩니다. ・설정 범위:0~64자(초기값: 공란). 줄바꿈, 탭 등의 제어 문자는 사용할 수 없습니다.
		프로토콜		IP 포워딩을 수행할 프로토콜을 선택합니다. ・TCP(초기값) ・UDP ・익명(TCP/UDP) ・FTP ・ICMP
		송신지 IP 주소*3		송신지 IP 주소를 설정합니다. ・설정 범위:1.0.0.1~223.255.255.254(초기값: 공란)
		대기 포트 번호		대기 포트 번호를 설정합니다. ・설정 범위:1~65535(초기값: 65535).
		전송 후 대상 IP 주소		전송 후 대상 IP 주소를 설정합니다. ・설정 범위:1.0.0.1~223.255.255.254(초기값: 공란)
		전송 후 대상 포트 번호*4		전송 후 대상 포트 번호를 설정합니다. ・설정 범위:1~65535(초기값: 65535)
		우선순위		전송 규칙별 우선순위를 설정합니다. ・자동(초기값) ・직접 입력: 목록의 다른 설정과 중복되지 않는 숫자(1~64, 숫자가 작을수록 우선순위가 높음)를 입력합니다.
기본 게이트웨이
	IP 주소			기본 게이트웨이의 IP 주소를 설정합니다. ・설정 범위:1.0.0.1~223.255.255.254
DNS
	기본 DNS 서버			기본 DNS 서버의 IP 주소를 설정합니다. ·설정 범위: 1.0.0.1~223.255.255.254
	대안 DNS 서버			대안 DNS 서버의 IP 주소를 설정합니다. ·설정 범위: 1.0.0.1~223.255.255.254
DHCP 서버 설정
	DHCP 서버 사용			DHCP 서버를 사용할지 여부를 선택합니다. ·활성화(초기값): 사용됨. ·비활성화: 사용되지 않음.
	서브넷 마스크*5			Ethernet 포트(B) 설정의 서브넷 마스크가 표시됩니다.
	할당된 IP 주소(시작)*5			할당할 IP 주소의 시작 오프셋을 설정합니다. ·설정 범위: 1.0.0.1~223.255.255.254(초기값: 192.168.0.222)
	할당된 IP 주소 개수*5			할당할 IP 주소의 개수를 설정합니다. ·설정 범위: 1~64 사이의 정수(초기값: 32)
	할당된 IP 주소 범위*5			[IP 주소 할당 시작 오프셋], [할당된 IP 주소 개수]로부터 계산된, 할당할 시작/종료 IP 주소가 표시됩니다.
	IP주소 임대 기간*5			할당할 IP 주소의 임대 기간(단위: h)을 선택합니다. ·설정 범위: 0.5, 1~48 사이의 정수(초기값: 1h)
	DNS 서버 할당*5			DNS 서버의 IP 주소 할당을 사용할지 여부를 선택합니다. ·활성화(초기값): 할당함. ·비활성화: 할당하지 않음.
	기본 게이트웨이 할당*5			할당할 기본 게이트웨이의 IP 주소(초기값: 공란)를 설정합니다. [B 포트 IP 주소 적용]을 선택하면 B 포트의 IP 주소가 설정됩니다.
미러링				지정한 Ethernet 포트(B)를 통과하는 통신의 복사본을, 다른 Ethernet 포트(B)로 출력하는 기능입니다. →미러링(컨트롤러)
	미러링 사용			미러링을 사용할지 여부를 선택합니다. ·활성화: 사용됨. ·비활성화(초기값): 사용되지 않음. ”비활성화”인 경우, 아래 설정 항목은 표시되지 않습니다.
	미러링 대상 포트(출력)			미러링된 프레임을 출력할 포트를 선택합니다. ·설정 범위: B1~B4 중 1개(초기값: B4). 미러링 소스 포트로 선택 중인 포트는 선택할 수 없습니다.
	미러링 소스 포트(입력)			미러링 대상으로 할 포트를 선택합니다. 선택한 포트를 통과하는 통신의 복사본이 미러링 대상 포트로 출력됩니다. ·설정 범위: B1~B4 중 1~3개(초기값: 선택 안 함). 미러링 대상 포트로 선택 중인 포트는 선택할 수 없습니다. 하나도 선택하지 않은 상태에서는 저장할 수 없습니다.
호스트 이름
	호스트 이름			Web Tool 연결에 사용할 호스트 이름을 설정합니다. ·설정 범위: 1~63자. ·사용 가능한 문자: 반각 영숫자, 마침표(.), 하이픈(-). 첫 글자는 영문자, 마지막 글자는 영숫자만 설정할 수 있습니다.
	Web Tool 연결에 사용			호스트 이름을 Web Tool 연결에 사용할지 여부를 선택합니다. ·활성화(초기값): Web Tool 연결에 사용함. ·비활성화: Web Tool 연결에 사용하지 않음.

유닛의 기본 설정

항목	설명
IP 주소 변환	유닛 IP 주소 변환 기능을 사용할지 여부를 선택합니다. 활성화: 사용됨. 비활성화(초기값): 사용되지 않음. →유닛 IP 주소 변환

네트워크 설정값의 금칙

다음 설정값은 컨트롤러의 IP 주소로 설정할 수 없습니다.

클래스 D의 IP 주소

224.0.0.0~239.255.255.255

클래스 E의 IP 주소

240.0.0.0~255.255.255.255

루프백 주소

127.0.0.0~127.255.255.255

네트워크 주소부가 모두 0인 IP 주소

예: 서브넷 마스크가 4bit일 때

IP 주소 “15.31.63.1”은 설정 불가능함(굵은 글씨가 네트워크 주소부)
00001111 . 00011111 . 00111111 . 00000001

IP 주소 “47.31.63.1”은 설정 가능함(굵은 글씨가 네트워크 주소부)
00101111 . 00011111 . 00111111 . 00000001

네트워크 주소부가 모두 1인 IP 주소

예: 서브넷 마스크가 2bit일 때

IP 주소 “192.168.0.1”은 설정 불가능함(굵은 글씨가 네트워크 주소부)
11000000 . 10101000 . 00000000 . 00000001

IP 주소 “64.168.0.1”은 설정 가능함(굵은 글씨가 네트워크 주소부)
01000000 . 10101000 . 00000000 . 00000001

호스트부가 모두 0인 IP 주소

예: 서브넷 마스크가 16bit일 때

IP 주소 “192.168.0.0”은 설정 불가능함(굵은 글씨가 호스트부)
11000000 . 10101000 . 00000000 . 00000000

IP 주소 “192.168.10.0”은 설정 가능함(굵은 글씨가 호스트부)
11000000 . 10101000 . 00001010 . 00000000

호스트부가 모두 1인 IP 주소

예: 서브넷 마스크가 20bit일 때

IP 주소 “192.168.15.255는 설정 불가능함(굵은 글씨가 호스트부)
11000000 . 10101000 . 00001111 . 11111111

IP 주소 “192.168.0.255는 설정 가능함(굵은 글씨가 호스트부)
11000000 . 10101000 . 00000000 . 11111111

(A 포트와 B 포트의 서브넷 마스크 값이 동일한 경우) 네트워크 주소부가 동일해지는 설정값

예:

• A 포트의 IP 주소: 192.168.0.10/24(굵은 글씨가 네트워크 주소부)
  네트워크 주소: 11000000.10101000.00000000.00000000
• B 포트의 IP 주소 192.168.0.200/24(굵은 글씨가 네트워크 주소부)
  네트워크 주소: 11000000.10101000.00000000.00000000
• 비교 대상 네트워크 주소를 검증(굵은 글씨가 비교 대상부)
  A 포트: 11000000.10101000.00000000.00000000
  B 포트: 11000000.10101000.00000000.00000000

⇒설정 불가능함

(A 포트와 B 포트의 서브넷 마스크 값이 다른 경우) 서브넷 마스크 값이 작은 설정값의 네트워크 주소부까지 비교하여, A 포트와 B 포트의 네트워크 주소부가 동일해지는 설정값

예:

• A 포트의 IP 주소 192.168.0.50/16(굵은 글씨가 네트워크 주소부)
  네트워크 주소: 11000000.10101000.00000000.00000000
• B 포트의 IP 주소 192.168.255.120/24(굵은 글씨가 네트워크 주소부)
  네트워크 주소: 11000000.10101000.11111111.00000000
• 비교 대상 네트워크 주소를 검증(굵은 글씨가 비교 대상부)
  A 포트: 11000000.10101000.00000000.00000000
  B 포트: 11000000.10101000.11111111.00000000

⇒설정 불가능함

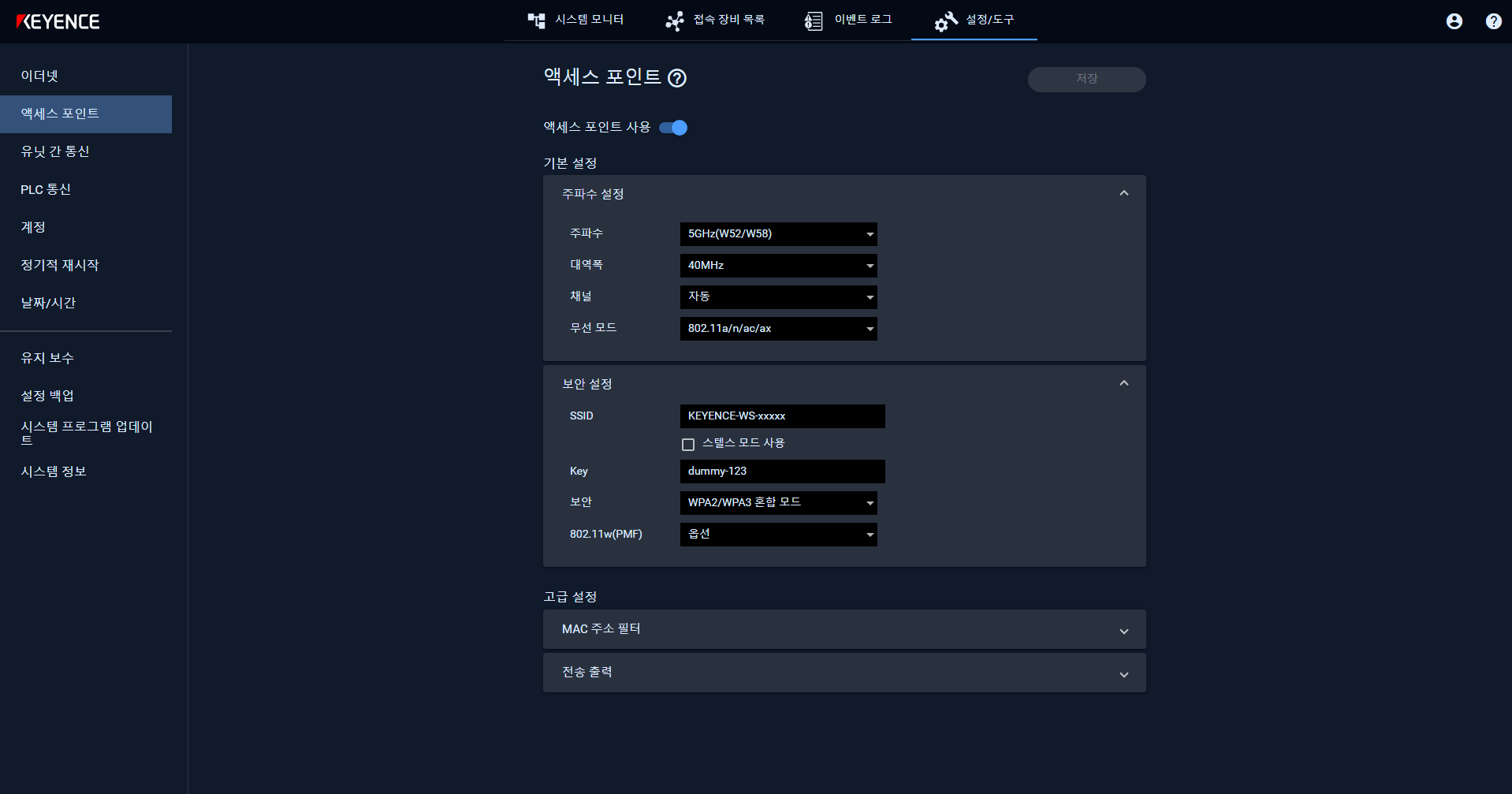

액세스 포인트

유닛의 액세스 포인트 설정은 액세스 포인트 메뉴에서 확인, 변경할 수 있습니다.

액세스 포인트의 기본 설정

항목		설명
액세스 포인트 사용		액세스 포인트 기능을 사용할지 여부를 선택합니다. ・활성화(초기값): 사용됨 ・비활성화: 사용되지 않음
주파수 설정
	주파수	액세스 포인트에서 사용할 주파수를 선택합니다. 지원 주파수에 대해서는 아래를 참조하십시오. →판매 국가 관련 주의 사항
	대역폭	액세스 포인트에서 사용할 대역폭을 선택합니다. 선택 가능한 대역폭은 [주파수] 설정에 따라 다릅니다. ・[주파수]가 [2.4GHz]인 경우 　– 20MHz(고정) ・[주파수]가 [5GHz]인 경우 　– 20MHz 　– 40MHz(초기값)
	채널	액세스 포인트에 사용할 채널을 선택합니다. 선택 가능한 채널은 [주파수]와 [대역폭] 설정의 조합에 따라 다릅니다. 지원 채널에 대해서는 아래를 참조하십시오. →판매 국가 관련 주의 사항
	무선 모드	사용할 무선 규격을 선택합니다. 선택 가능한 규격은 [주파수] 설정에 따라 다릅니다. ・[주파수]가 [2.4GHz]인 경우 　– 802.11b/g/n 　– 802.11b/g/n/ax(초기값) ・[주파수]가 [5GHz]인 경우 　– 802.11a/n/ac 　– 802.11a/n/ac/ax(초기값)
보안 설정
	SSID	SSID 값을 설정합니다. ・설정 범위: 1~32자 ・사용 가능한 문자: 반각 영숫자, 밑줄(_), 하이픈(-). 첫 글자는 영문자만, 마지막 글자는 영숫자만 설정할 수 있습니다. ・“스텔스 모드 사용”의 체크를 전환합니다. 활성화하면 연결 가능한 액세스 포인트를 검색해도 액세스 포인트 목록에 표시되지 않습니다.
	Key	PSK 값을 입력합니다. ・설정 범위: 8~63자 ・사용 가능한 문자: 인쇄 가능한 ASCII 문자의 영숫자, 밑줄(_), 하이픈(-), @, !, &, [, ]
	보안	사용할 보안 방식을 선택합니다. 액세스 포인트에 연결하는 기기가 지원하는 보안 방식에 맞춰 주십시오. ・WPA2/WPA3 혼합 모드(초기값) ・WPA2-Personal 전용 ・WPA3-Personal 전용
	802.11w(PMF)*1*2	사용할 802.11w(PMF)를 선택합니다. 액세스 포인트에 연결하는 기기가 지원하는 설정에 맞춰 주십시오. ・요구됨 ・옵션(초기값) ・비활성화

액세스 포인트의 고급 설정

항목		설명
MAC 주소 필터 설정*1
	인증된 MAC 주소 지정	연결을 허용할 MAC 주소(네트워크에 연결되는 모든 기기에 할당된 식별자)를 지정할지 여부를 선택합니다. ・활성화: 선택합니다.*3 ・비활성화(초기값): 선택하지 않습니다.(모든 MAC 주소와 연결 가능)
	MAC 주소	[추가]를 선택하여 연결을 허용할 MAC 주소를 아래 형식으로 입력합니다. 최대 128건까지 등록할 수 있습니다. ・형식: XX:XX:XX:XX:XX:XX 또는 XX-XX-XX-XX-XX-XX ・사용 가능한 문자: a~f, A~F, 0~9 [확인]을 선택하면 목록에 연결을 허용할 MAC 주소가 추가됩니다. 을 선택하면 확인 메시지가 표시되며, [확인]을 선택하면 추가한 설정을 삭제할 수 있습니다.
전송 출력*1		전송 출력 강도 설정을 선택합니다. ・낮음 ・중간 ・높음 ・가장 높음(초기값)

*1: [액세스 포인트 사용]이 활성화된 경우에만 설정할 수 있습니다.
*2: [보안]이 [WPA2-Personal 전용] 또는 [WPA2/WPA3 혼합 모드]인 경우에만 설정할 수 있습니다. [보안]이 [WPA3-Personal 전용]인 경우에는 [요구됨]으로 고정됩니다.
*3: [활성화] 상태에서 MAC 주소를 설정하지 않은 경우, 액세스 포인트에 대해 모든 기기의 무선 연결이 허용되지 않는 상태가 됩니다.

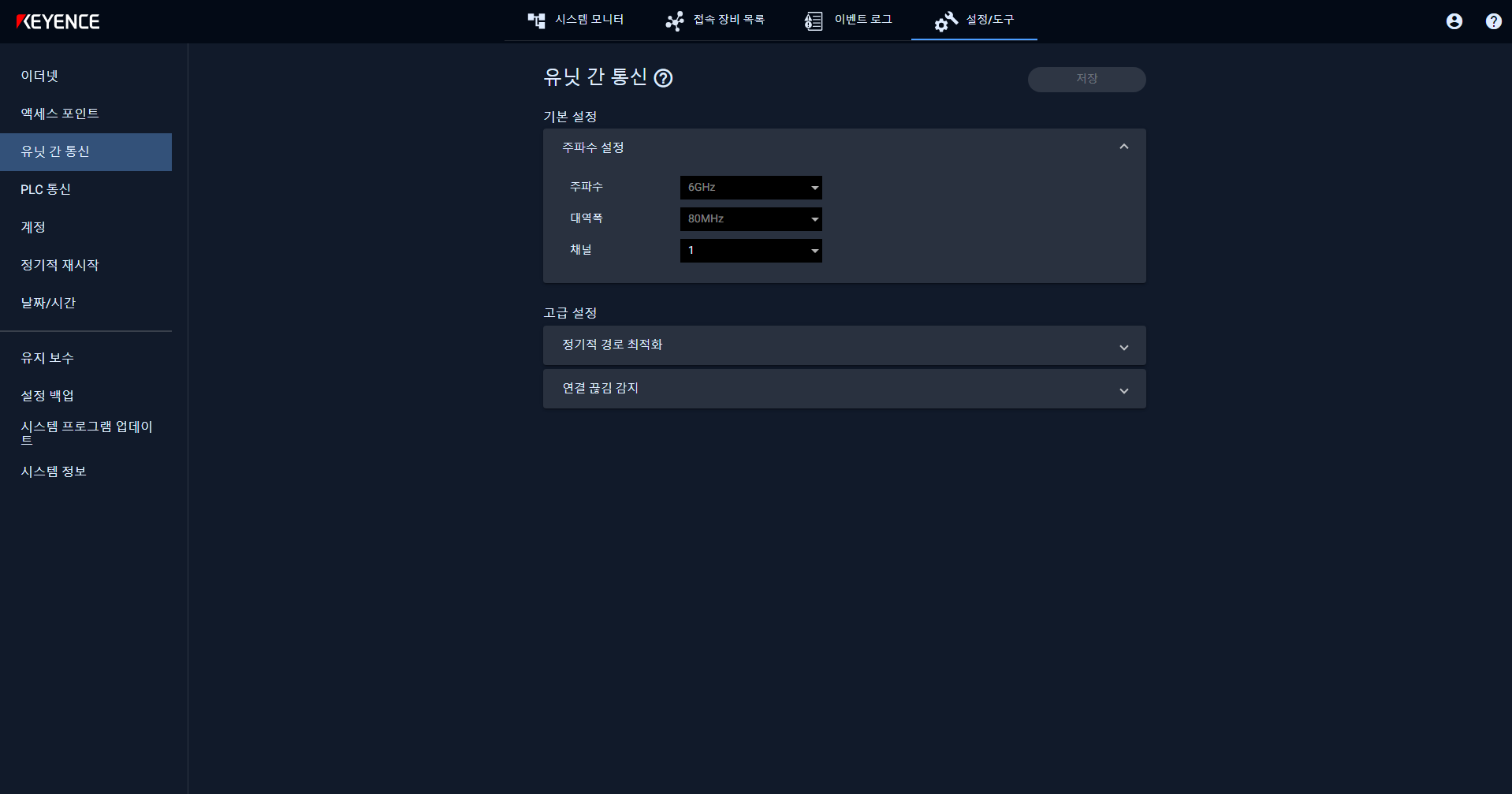

유닛 간 통신

유닛 간 통신 설정은 유닛 간 통신 메뉴에서 확인 및 변경할 수 있습니다.

유닛 간 통신의 기본 설정

항목		설명
주파수 설정
	주파수	유닛 간 통신에 사용하는 주파수가 표시됩니다(6GHz 고정).
	대역폭	유닛 간 통신에 사용하는 대역폭이 표시됩니다. ・80MHz(고정)
	채널	유닛 간 통신에 사용할 채널을 선택합니다. 지원 채널에 대해서는 아래를 참조하십시오. →판매 국가 관련 주의 사항

유닛 간 통신의 고급 설정

항목		설명
정기적 경로 최적화
	설정	정기적으로 유닛 간 통신 경로의 최적화를 수행할지 여부를 선택합니다. ・주변 환경이 변화하는 경우, 기능을 활성화하면 최적의 경로를 유지할 수 있습니다. 단, 경로 최적화를 할 때마다 통신이 일시적으로 끊길 수 있습니다. · 활성화: 정기적으로 경로 최적화를 실행합니다. · 비활성화(초기값): 정기적인 경로 최적화를 실행하지 않습니다.
	주기	경로 최적화를 실행하는 주기를 설정합니다. · 설정 범위: 1min~12h(초기값: 5min) 　– h: 0~12 　– min: 0~59 　– s: 0~59
연결 끊김 감지
	재시도 횟수	설정한 횟수만큼 연속으로 생존 확인이 되지 않으면 연결 끊김으로 판단하여 회피 경로로 전환합니다. · 10회(초기값) · 설정 범위: 3~15회
	확인 간격	생존 확인을 실행하는 간격을 설정합니다. · 100ms(초기값) · 설정 범위: 100~2000ms(10ms 간격)

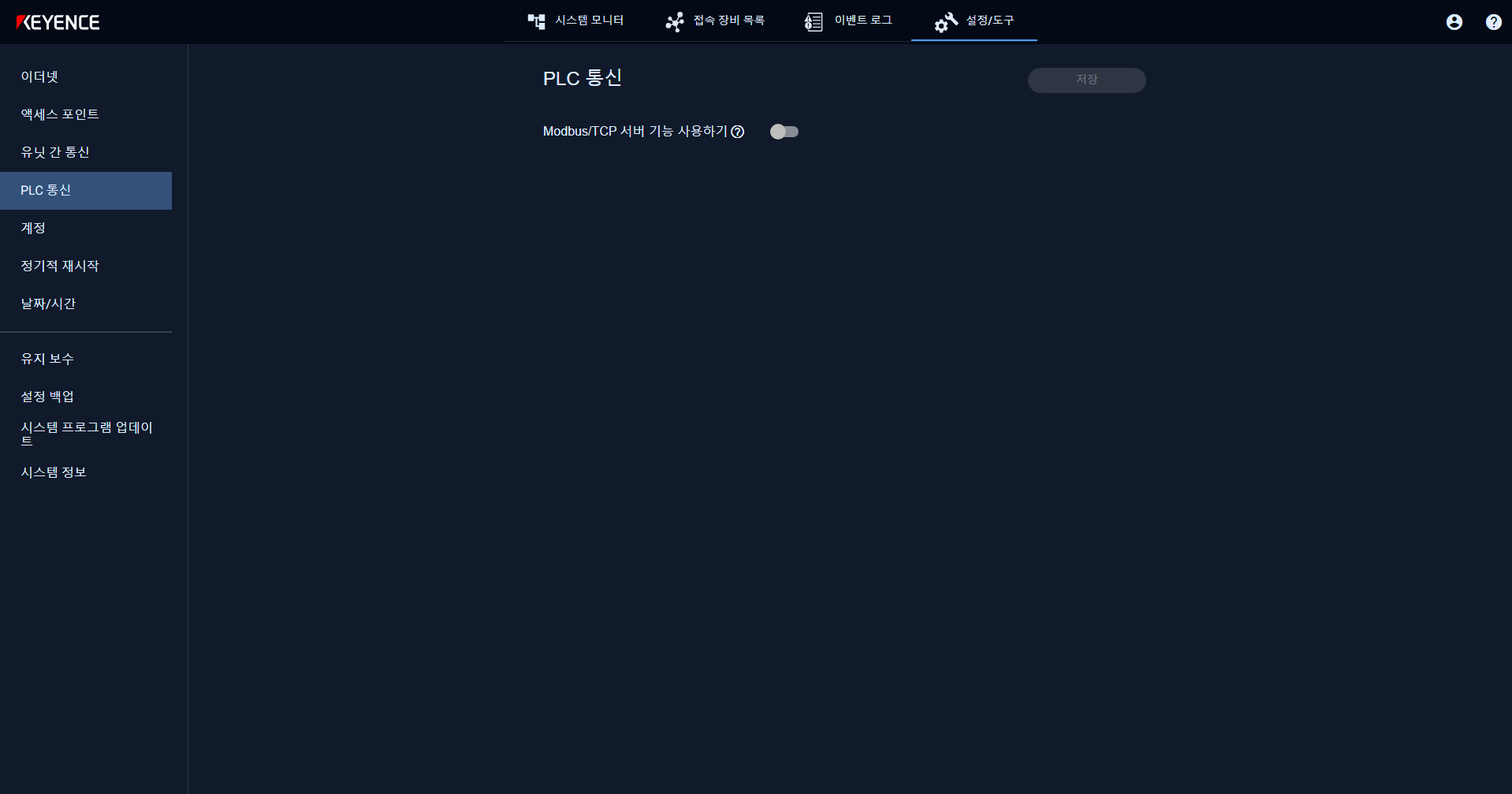

PLC 통신

WS-1000 시리즈의 Modbus/TCP 서버 기능 사용 여부는 PLC 통신 메뉴에서 확인, 변경할 수 있습니다.

계정

Web Tool에 로그인하기 위한 사용자 ID와 비밀번호를 설정합니다.
생성 가능한 계정은 최대 64개입니다. Web Tool에는 최대 32개의 계정이 동시에 로그인할 수 있습니다.
계정 관련 설정은 계정 메뉴에서 확인, 변경할 수 있습니다.

• 계정을 새로 추가하기
• 비밀번호 변경하기
• 필요 없어진 계정 삭제하기

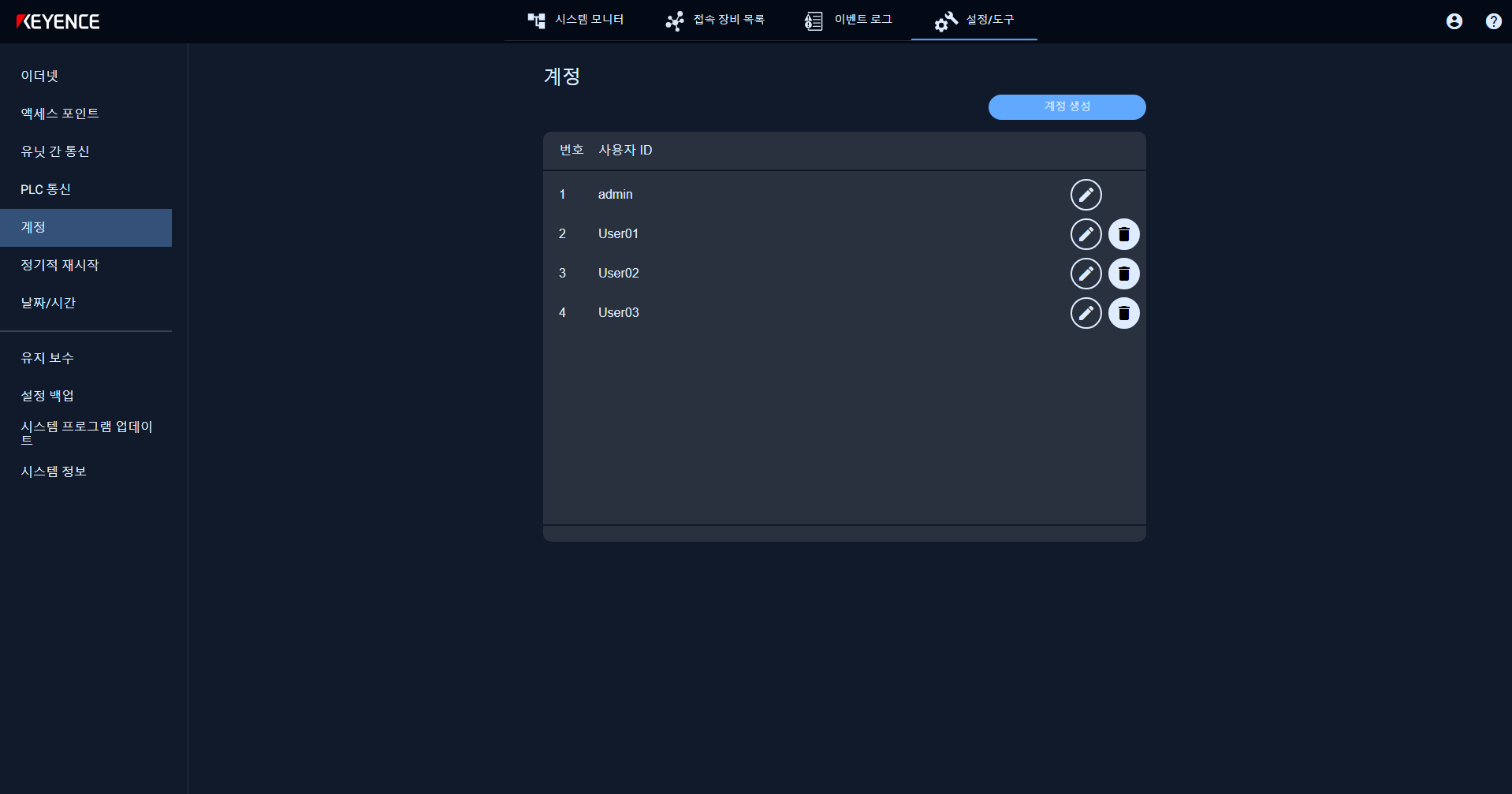

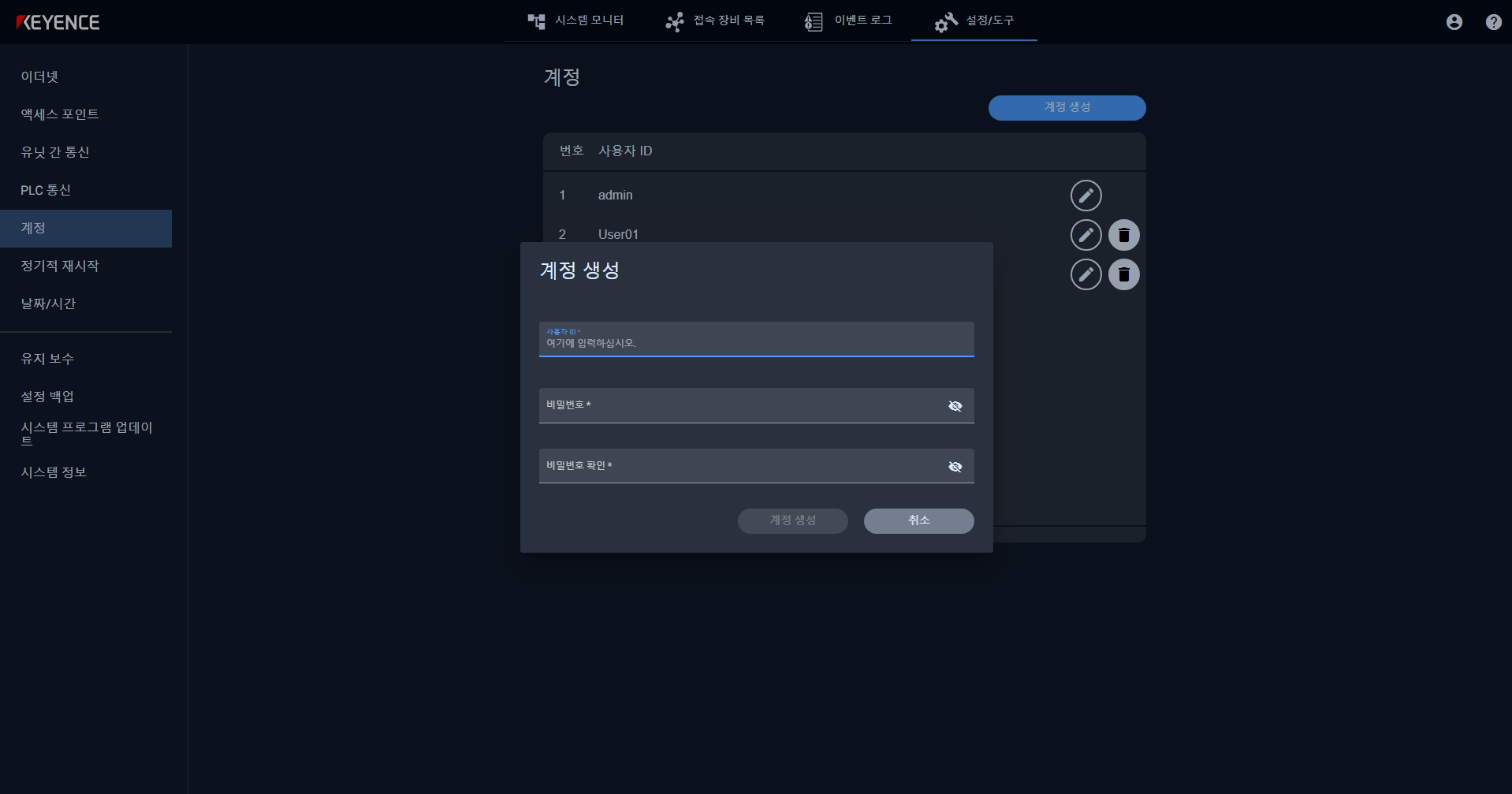

계정을 새로 추가하기

컨트롤러에 로그인할 사용자 계정을 추가합니다.

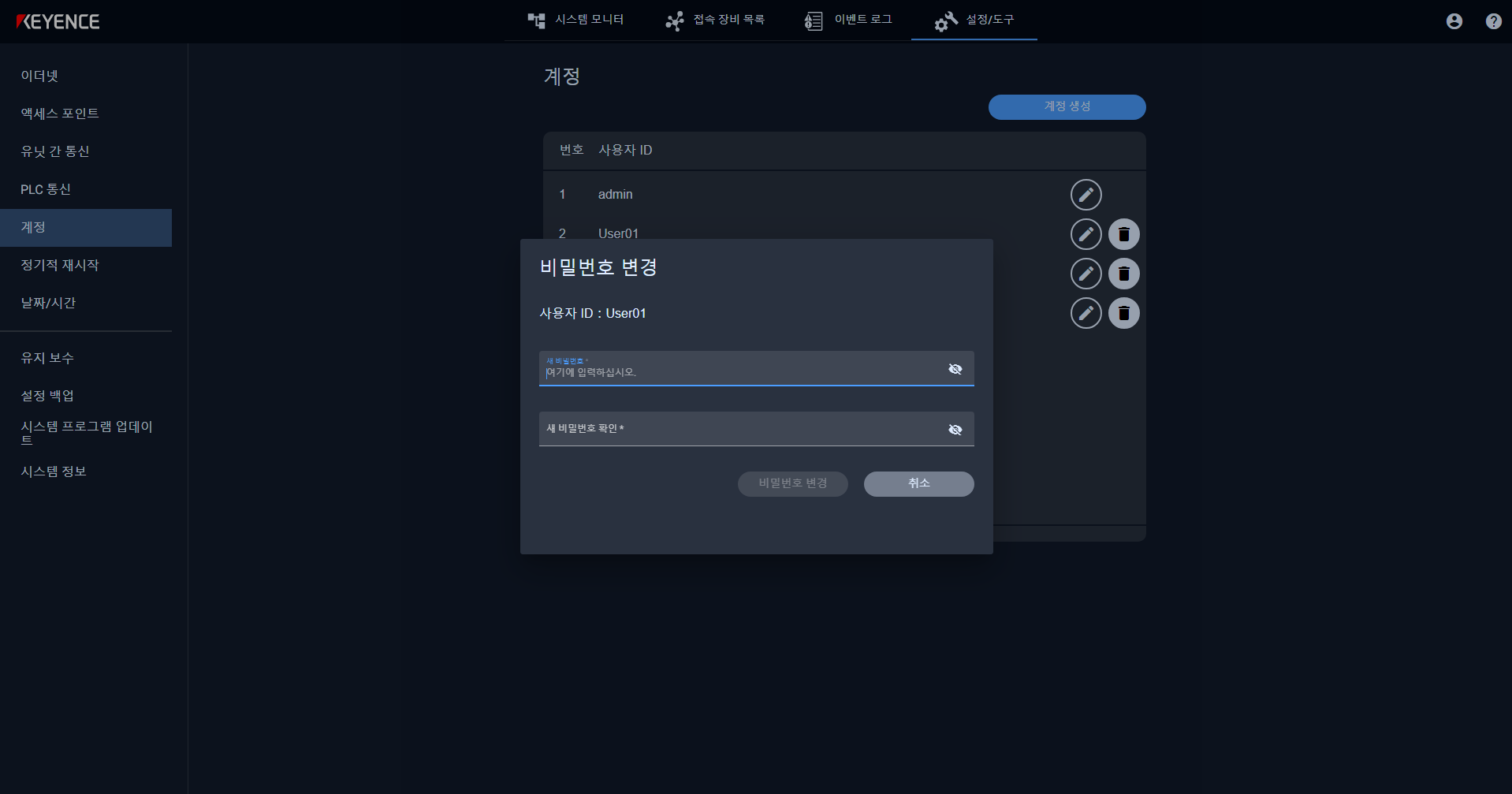

비밀번호 변경하기

컨트롤러에 로그인하는 사용자 계정의 비밀번호를 변경합니다.

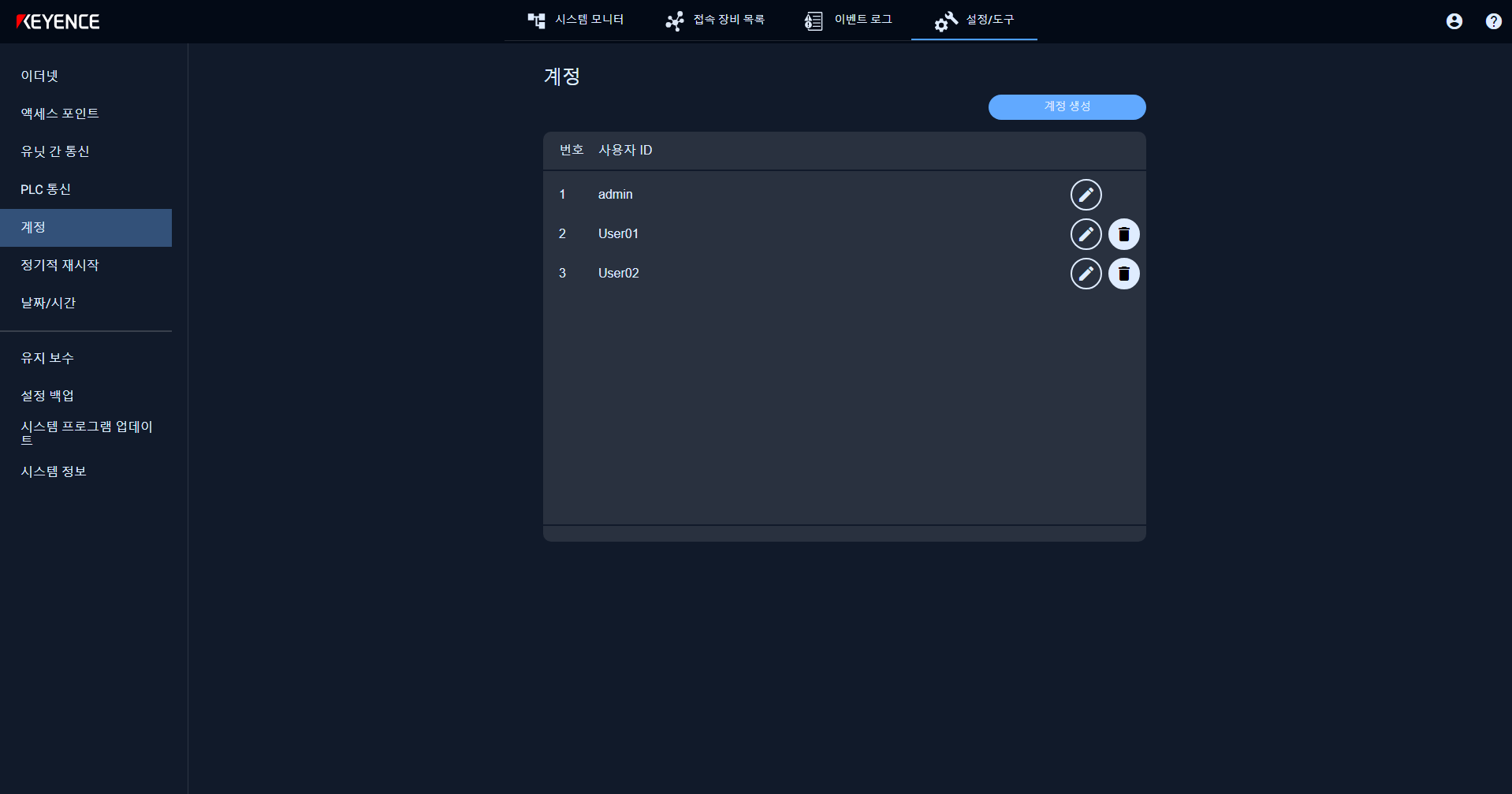

필요 없어진 계정 삭제하기

필요 없어진 계정은 개별적으로 삭제할 수 있습니다.

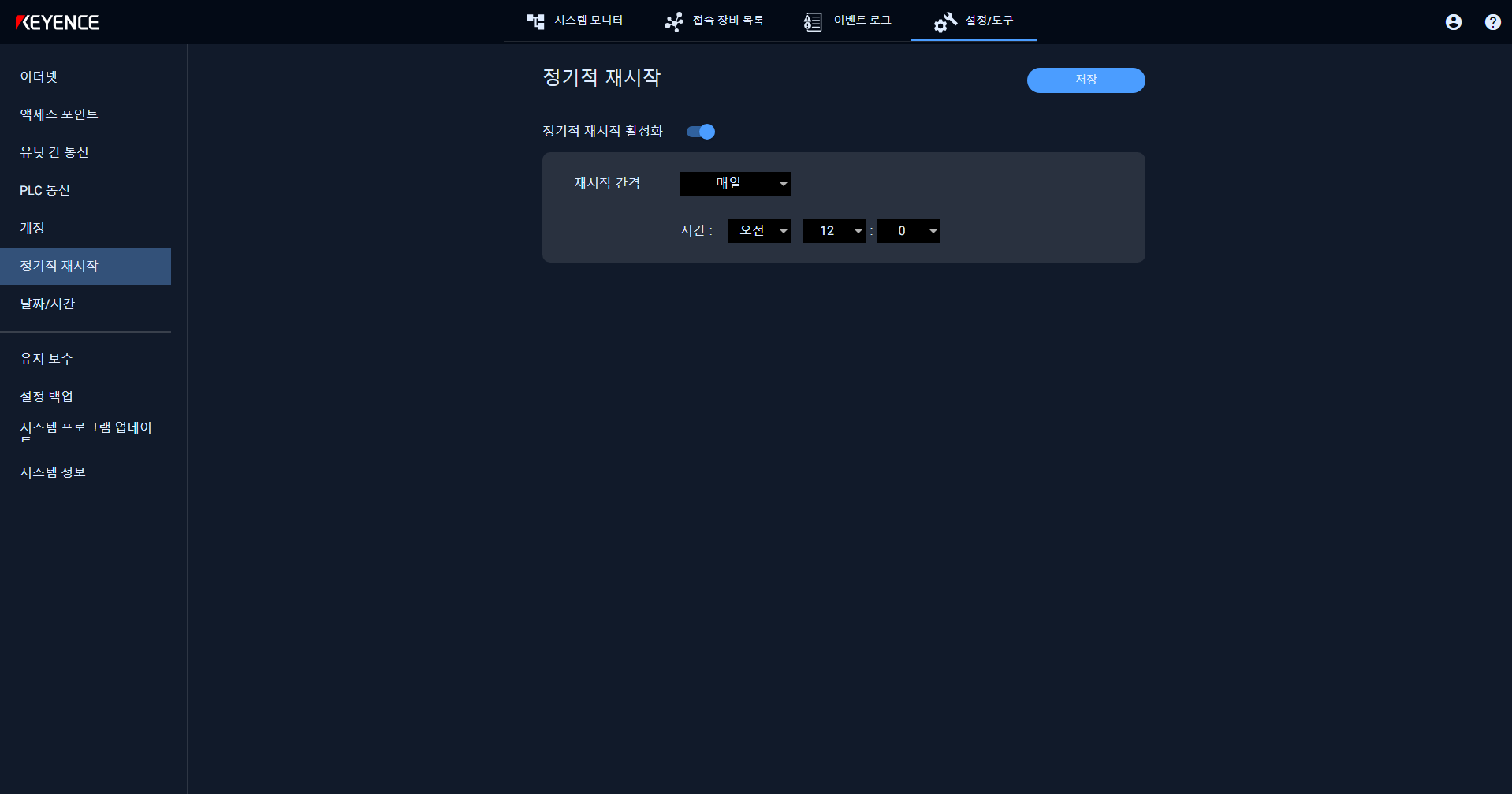

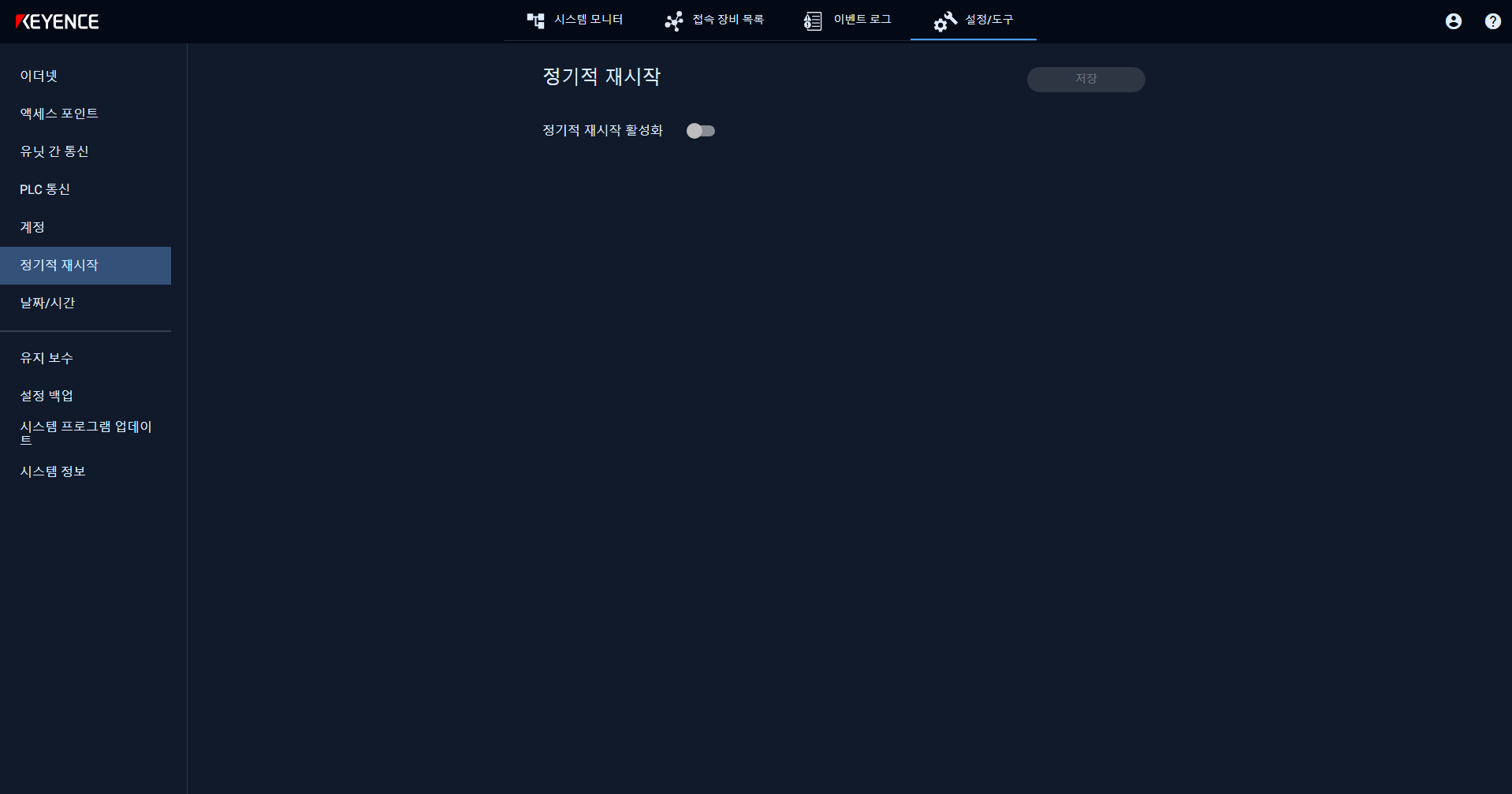

정기적 재시작

컨트롤러/유닛을 정기적으로 재시작하도록 설정합니다.
안정적인 운영을 위해 정기적인 재시작을 추천합니다.
정기적 재시작 설정은 정기적 재시작 메뉴에서 설정할 수 있습니다.

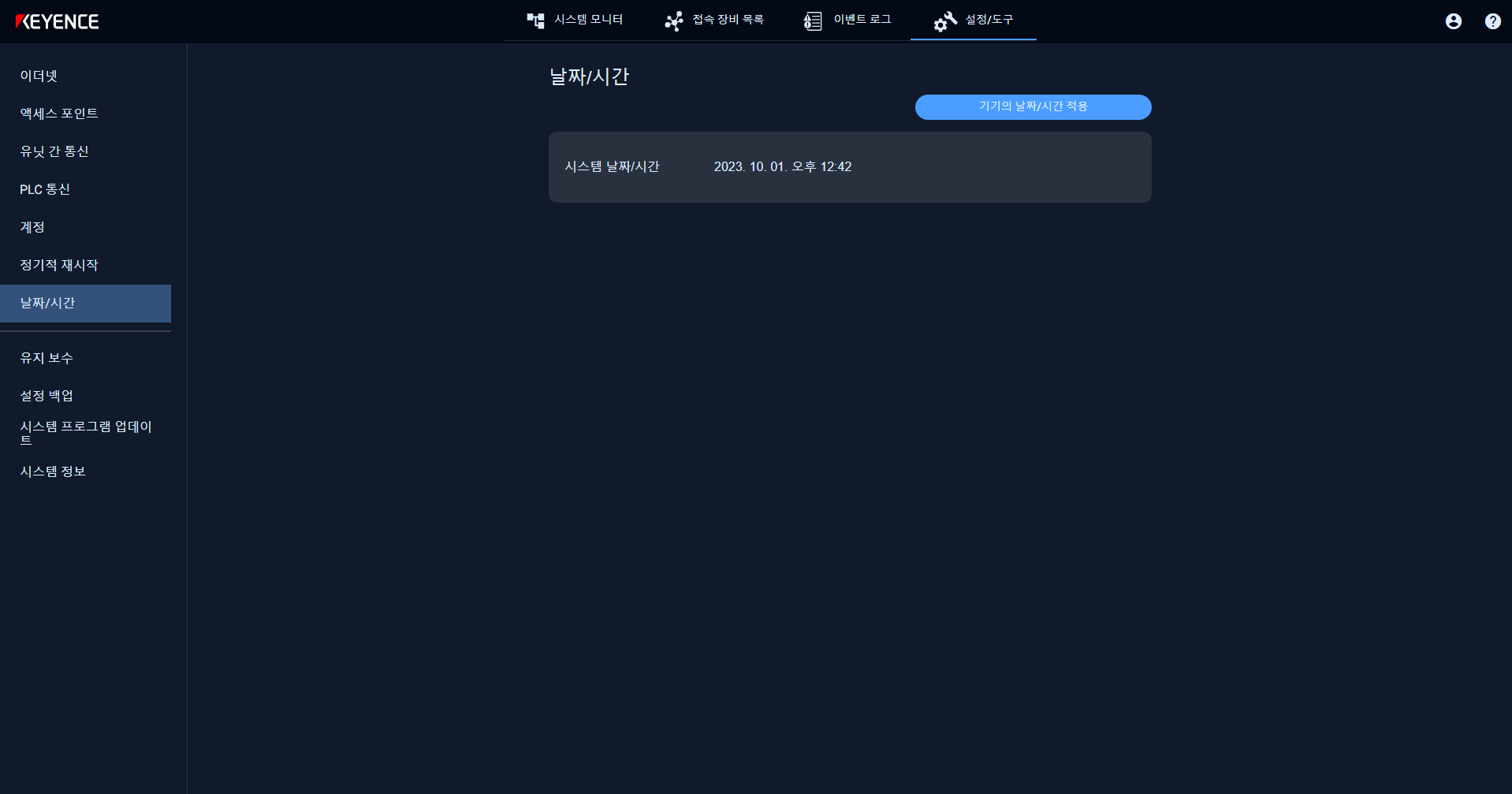

날짜/시간

날짜/시간 설정은 날짜/시간 메뉴에서 설정할 수 있습니다.
