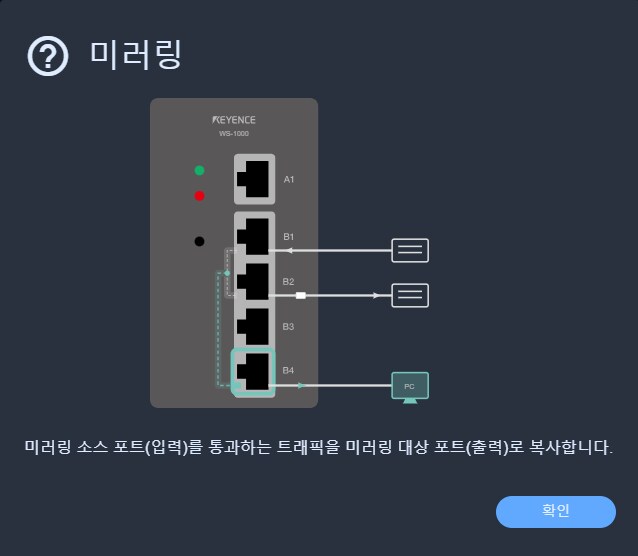

컨트롤러의 Ethernet 포트(B1~B4) 중 지정한 포트(미러 원본 포트)를 통과하는 통신의 복사본을 다른 포트(미러 대상 포트)로 출력하는 기능입니다.
미러 대상 포트에 패킷 분석 소프트웨어(Wireshark 등)를 설치한 PC를 연결하면, Ethernet 포트(B)에 연결된 장치 간의 통신을 중단하지 않고 캡처하여 분석할 수 있습니다.

다음과 같은 경우에 활용할 수 있습니다.

• Ethernet 포트(B)에 연결된 PLC와 지시자 사이에 통신 이상이 발생했을 때, 양측의 통신을 캡처하여 원인을 분석한다.
• 장치 기동 시, 주기 통신이 예상대로 흐르고 있는지 확인한다.

설정 절차

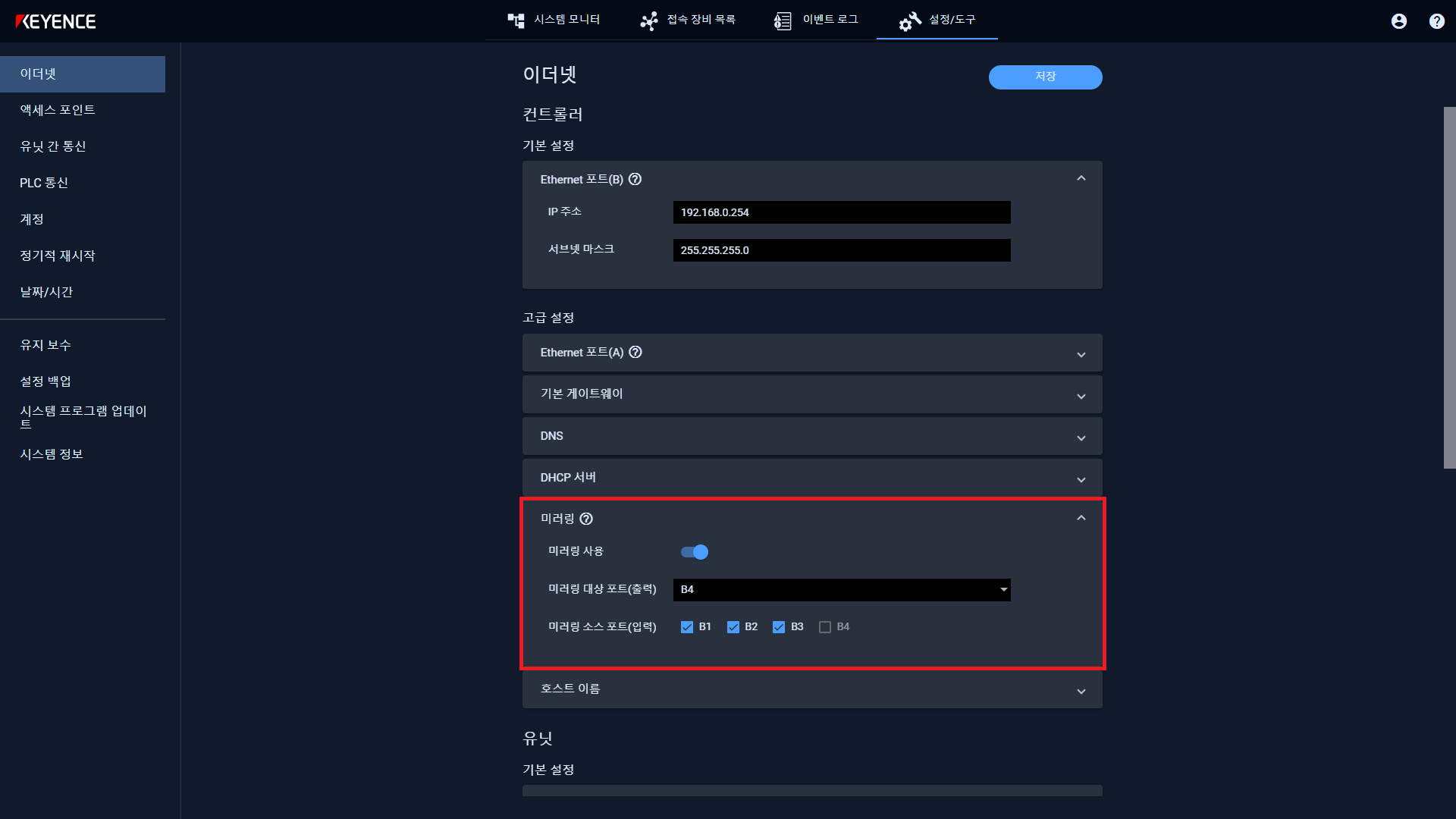

여기서는 B1, B2 포트에 연결된 장치 간의 통신을 B4 포트에 연결한 PC로 분석하는 경우를 예로 설명합니다.

제한 사항

• 미러 대상 포트는 1개 포트만 설정할 수 있습니다. 미러 원본 포트는 최대 3개 포트까지 설정할 수 있습니다.
• 미러 대상 포트에는 미러링된 통신뿐만 아니라 정상 통신도 흐릅니다. 캡처한 결과는 패킷 분석 소프트웨어 측에서 필요에 따라 필터링하십시오.
• 통신량이 많은 경우(정상 통신과 미러링된 통신의 합계가 미러 대상 포트의 대역을 초과하는 경우), 미러링된 프레임의 일부가 누락될 수 있습니다.
• Ethernet 포트(A)는 미러링 대상으로 설정할 수 없습니다.
• 미러링 설정은 백업 파일에 포함됩니다. 팩토리 리셋을 수행하면 “비활성화”로 돌아갑니다.
• 미러링 대상 포트에는 패킷 분석용 장비 이외의 장치를 연결하지 마십시오. 특히 유닛이 연결된 포트를 미러링 대상 포트로 지정하면, 미러링된 통신이 유닛과의 통신을 방해하여 무선 네트워크 작동에 영향을 줄 수 있습니다.
