유닛 IP 주소 변환

WS-1000 시리즈의 유닛에 유닛 자신 및 연결된 장치와의 연결 IP 주소를 부여함으로써 여러 개의 서로 다른 네트워크 주소 간 통신을 가능하게 하는 기능입니다.
IP 주소가 동일한 장치를 같은 네트워크에 참여시키고자 할 때나 네트워크를 분리하고자 할 때 활용할 수 있습니다.

유닛 IP 주소 변환이란

이더넷 통신은 네트워크에 존재하는 장치에 고유한 IP 주소를 할당함으로써 장치를 식별하여 통신할 수 있습니다.
따라서 네트워크 내에 동일한 IP 주소를 가진 장치가 존재하면 장치를 식별할 수 없어 올바르게 통신할 수 없습니다.
유닛 IP 주소 변환은 이러한 경우에도 네트워크를 분리함으로써 통신할 수 있게 하는 기능입니다.
아래 그림의 예시에서는,

① 유닛의 연결 IP 주소(192.168.1.1)를 할당하여 컨트롤러↔유닛 간을 IP 주소 지정으로 통신할 수 있는 상태로 만듭니다.
② 유닛 IP 주소 변환으로 유닛의 연결 IP 주소(192.168.1.1)와 유닛의 IP 주소(192.168.0.254)를 연결합니다.
③ 유닛의 IP 주소(192.168.0.254) ↔ 각종 연결된 장치의 IP 주소(192.168.0.10)를 IP 주소 지정으로 통신할 수 있는 상태로 만듭니다.
위의 ①②③ 절차를 실시함으로써 여러 개의 서로 다른 네트워크 주소 간 통신을 가능하게 합니다.

IPAddressConversion_Overview_010.svg

설정 절차

  1. 설정/도구 > 이더넷에서 유닛 기본 설정의 IP 주소 변환을 활성화로 설정합니다.

    IPaddressTranslation_Procedure_020.svg

  2. 유닛 IP 주소 변환을 사용할 유닛을 선택합니다.
    모든 유닛을 사용할 경우 모든 유닛는 IP 주소 변환 모드에서 작동합니다.의 체크박스를 선택합니다.
    일부 유닛에서만 사용할 경우, 모든 유닛는 IP 주소 변환 모드에서 작동합니다.의 체크박스를 해제하고, 유닛 선택에서 해당 기기의 체크박스를 선택한 후 확인하다합니다.

  3. 변환 규칙 추가를 선택하여 설정 탐색 대화 상자를 표시합니다.

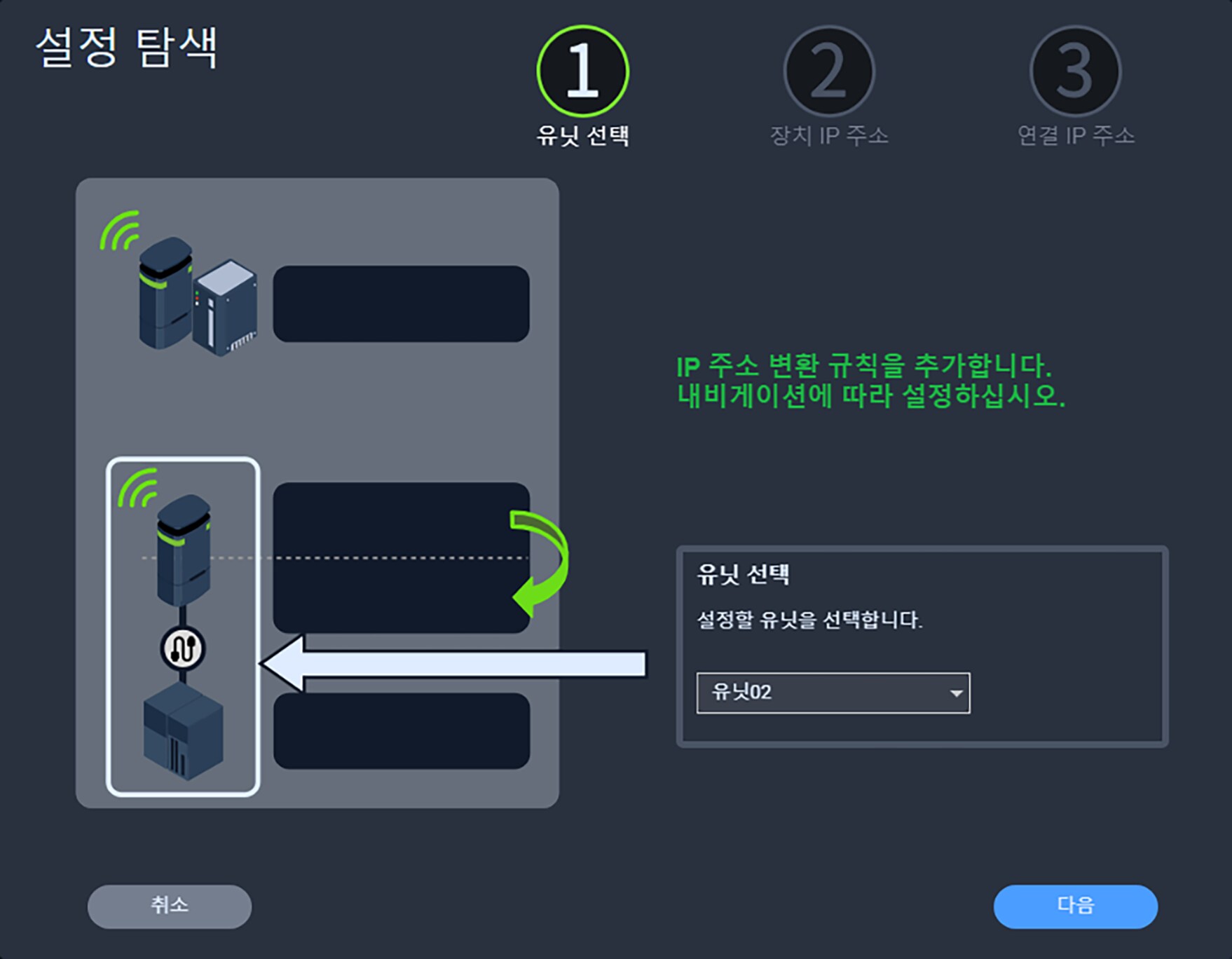

  4. 유닛 IP 주소 변환 기능을 사용할 유닛을 선택하고 다음을 선택합니다.

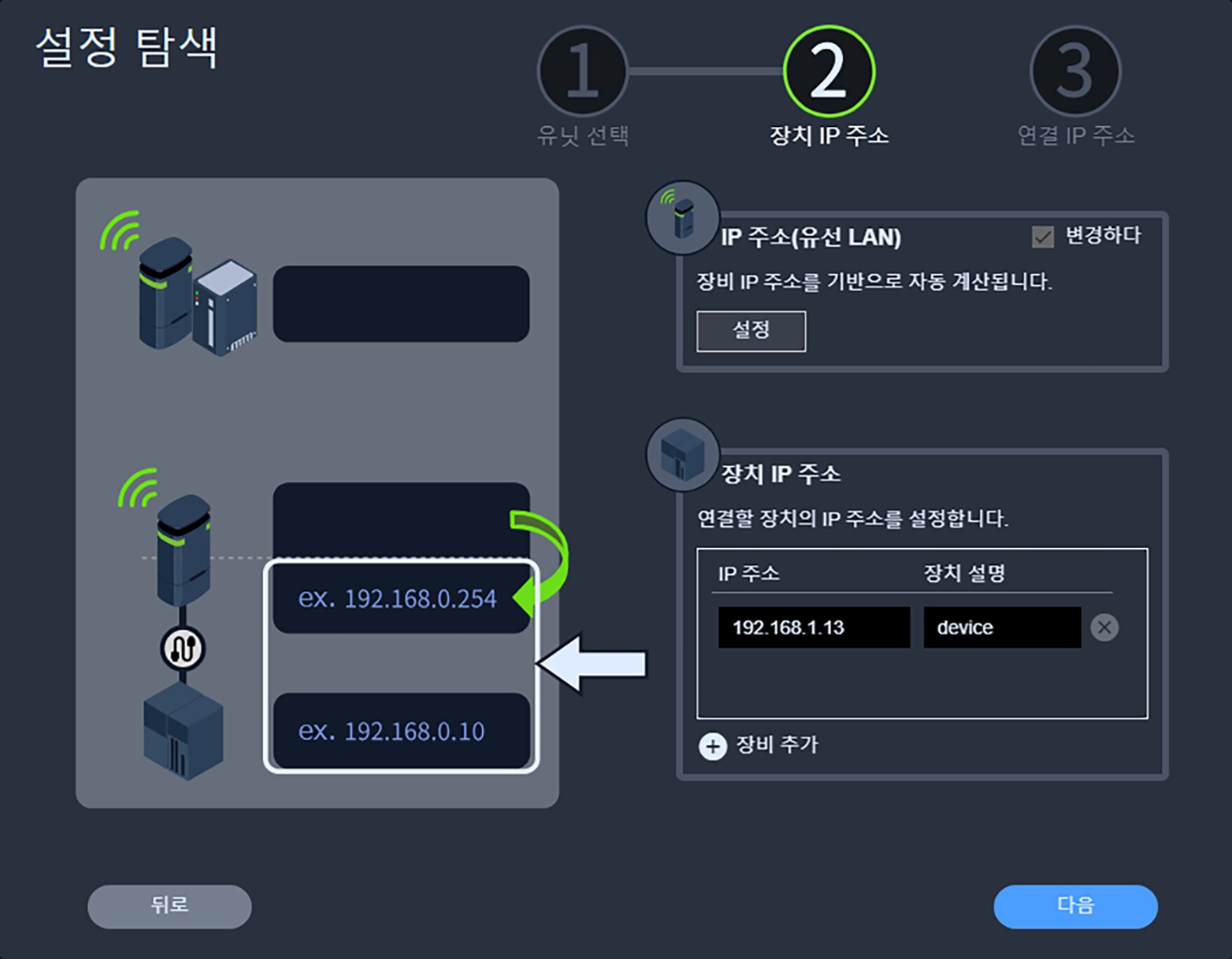

  5. 유닛 IP 주소 변환 기능을 사용하여 연결하는 장치의 IP 주소 및 유닛의 IP 주소를 설정합니다.

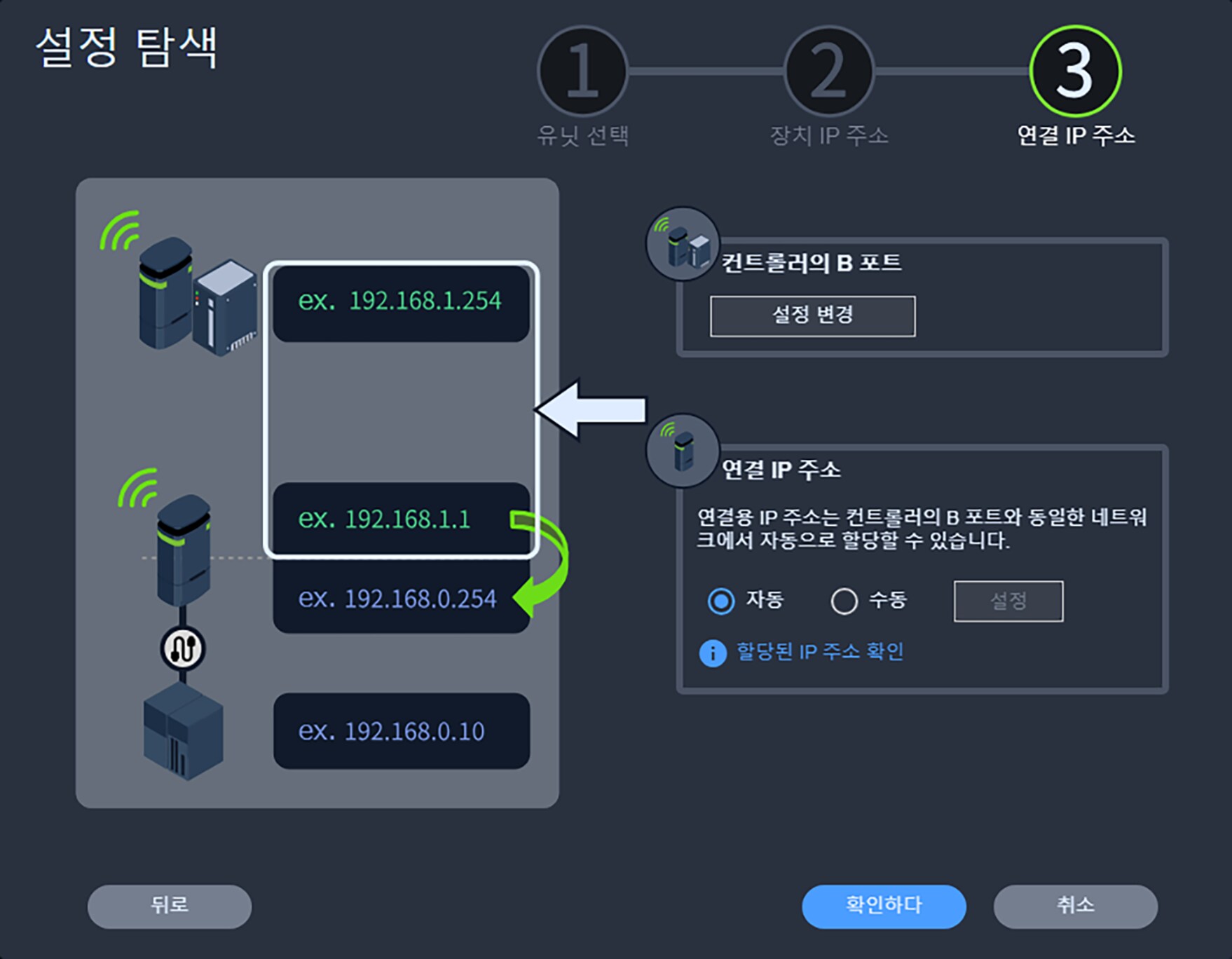

  6. 유닛 연결 IP 주소와 컨트롤러의 B 포트의 IP 주소를 설정하고 확인하다를 선택합니다.
    유닛 연결 IP 주소는 절차 5에서 설정한 장치 수만큼 설정해야 합니다.
    연결 IP 주소는 사용하지 않는 IP 주소로 자동 설정할 수 있습니다.
    수동으로 설정할 경우, 연결된 장치마다 연결 IP 주소를 지정합니다.


  7. 다른 유닛에도 동일한 설정을 적용할 경우, 다른 유닛에 전개에서 설정할 수 있습니다.

    IPaddressTranslation_Procedure_070.svg

  8. 설정이 완료되면 화면 상단의 [저장]을 선택합니다.
    설정 저장 및 유닛 재시작 확인 메시지가 표시됩니다. 확인을 선택하면, 설정 저장 후 재시작이 실행되었다는 메시지가 표시됩니다.

통신 설정 예시

여기서는 KV-8000 시리즈와 유닛 IP 주소 변환 기능을 조합한 통신 설정 예시를 설명합니다.

IPAddressConversion_Overview_020.svg

사례 ①: KV-8000 시리즈 ①에서 KV-8000 시리즈 ②의 데이터를 모니터링하는 경우

KV-8000 시리즈 ①(192.168.1.1)의 통신 대상 설정을 KV-8000 시리즈 ②의 IP 주소(192.168.0.10)에 연결된 유닛의 **연결 IP 주소(192.168.1.10)**로 설정하면 KV-8000 시리즈 ①에서 KV-8000 시리즈 ②의 데이터를 모니터링할 수 있습니다.

사례 ②: KV-8000 시리즈 ③에서 KV-8000 시리즈 ①의 데이터를 모니터링하는 경우

KV-8000 시리즈 ③(192.168.0.10)의 통신 대상 설정을 **KV-8000 시리즈 ①(192.168.1.1)**로 설정합니다.
또한 통신 대상인 KV-8000 시리즈 ①(192.168.1.1)은 KV-8000 시리즈 ③(192.168.0.10)의 네트워크 세그먼트 범위를 벗어나므로, KV-8000 시리즈 ③의 기본 게이트웨이를 연결되어 있는 **유닛의 IP 주소(192.168.0.254)**로 설정합니다.
위 설정을 통해 KV-8000 시리즈 ③에서 KV-8000 시리즈 ①의 데이터를 모니터링할 수 있습니다.

사례 ③: KV-8000 시리즈 ②에서 KV-8000 시리즈 ③의 데이터를 모니터링하는 경우

KV-8000 시리즈 ②(192.168.0.10)의 통신 대상 설정을 KV-8000 시리즈 ③의 IP 주소(192.168.0.10)에 연결된 유닛의 **연결 IP 주소(192.168.1.20)**로 설정합니다.
또한 연결 IP 주소(192.168.1.10)는 KV-8000 시리즈 ②(192.168.0.10)의 네트워크 세그먼트 범위를 벗어나므로, KV-8000 시리즈 ②의 기본 게이트웨이를 연결되어 있는 **유닛의 IP 주소(192.168.0.254)**로 설정합니다.
위 설정을 통해 KV-8000 시리즈 ②에서 KV-8000 시리즈 ③의 데이터를 모니터링할 수 있습니다.
