스마트폰·태블릿 등의 도포 검사

스마트폰·태블릿이나 웨어러블 디바이스 등의 전자 기기는 소형·슬림·경량화와 고성능화에 따른 구성 부품의 고밀도화가 꾸준히 이루어지고 있습니다. 소형 대상 물체에 대한 접착제 및 실란트의 정밀한 자동 도포, 광학 필름에 대한 고정도의 코팅 도막 형성이 첨단 디바이스의 제조 공정을 뒷받침하고 있습니다.
이러한 도포 공정·도포 장비의 고도화에 따라 도포의 품질, 고정도의 막 두께 형성·장치 제어를 실현·유지할 수 있는 고속·고정도의 측정기에 대한 요구가 높아지고 있습니다.

디스펜서 노즐의 높이 측정·제어

디스펜서 노즐의 높이 측정·제어

스마트폰·태블릿 등의 디바이스 제조에서 각종 정밀 부품의 조립이나 제품 조립 시의 접합은 극소량 접착제의 자동 도포를 많이 이용하면 소형·슬림·경량화의 요구에 대응하는 동시에 생산 효율을 향상시킬 수 있습니다.
고도의 자동 도포를 고정도로 실행하려면 고성능의 디스펜서 로봇은 물론, 그 노즐과 평행 주행하여 「디스펜서의 눈」이 되는 고성능 변위 센서가 필요합니다.

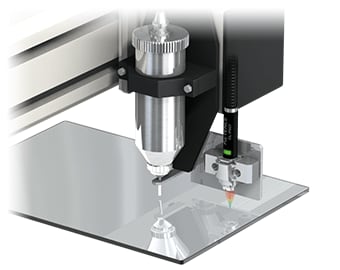

멀티 컬러 레이저 동축 변위 센서 「CL-3000 시리즈」를 디스펜서 노즐과 평행 주행시키면 대상 물체의 높이를 실시간으로 측정·피드백하여 노즐의 높이를 제어할 수 있습니다.
CL-3000 시리즈」의 센서 헤드는 기존 제품의 약 1/50(Φ8형 헤드)인 컴팩트 설계이기 때문에 디스펜서 노즐과 함께 설치하기 쉽고 약 50%의 경량화로 인해 동작 정지 시의 잔류 진동이 적습니다. 또한, 동축의 멀티 컬러 공초점을 채택하여 측정 범위가 넓고, 투명·경면·광택면 등의 재질이나 함몰·단차·사면·곡면 등의 형상에 영향을 받지 않아 안정된 높이 측정·피드백이 가능합니다.

방수 디바이스의 실란트 도포 형상 측정

스마트폰·태블릿과 같은 소형·슬림형 디바이스에서 방수 성능을 좌우하는 것이 바로 실란트의 도포 공정입니다.
도포한 실란트에 「맥동」이나 「도포량 과다」 「액체 고임」 「도포량 부족」 등의 형상 결함이 발생하면 제품의 방수 성능은 저하됩니다. 도포 품질의 전수 검사가 불량품 유출을 방지하는 유일한 방법이지만 기존의 측정기를 사용한 오프라인 측정에서는 검사 공정 수 등이 해결 과제였습니다.

방수 디바이스의 실란트 도포 형상 측정

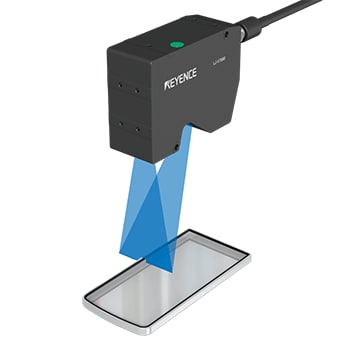

초고속 인라인 프로파일 측정기 「LJ-V7000 시리즈」를 도입하면 자동 도포 직후의 도포 형상을 인라인에서 안정적이면서도 고정도로 전수 검사할 수 있습니다.
슬릿 형상의 블루 레이저를 채택하고 있기 때문에 투명하거나 반사하는 재질도 검출 오류 없이 대상 물체의 형상이나 단차를 검출할 수 있습니다. 1초당 64000점의 단면 형상 데이터를 검출할 수 있어서 고속 라인에도 대응합니다. 검출한 2D 단면 형상은 3D 화상 처리로 X·Y에 추가된 높이 정보를 이용하여 에지 부분을 더 정밀하게 검사할 수 있습니다.
