투과형으로 측정
측정 예: 시트의 사행 측정
최적의 측정기투과형 마이크로미터

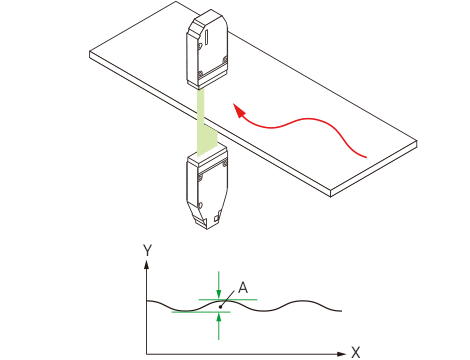

센서 헤드 사이에 대상 물체를 두고 에지 위치의 변동을 측정합니다.
- X축
- 시간
- Y축
- 에지
- A
- 사행량
POINT
대상 물체의 검출 한계값을 변경하면 투명체도 안정적으로 측정할 수 있습니다.
-
1차원 텔레센트릭 방식
구동부가 없는 긴 수명 설계
동급 최고 속도 16 kHz 샘플링
용도로 선택
사행(蛇行)·에지
사행 측정기/에지 측정기를 찾고 계시는 분께
측정기의 종류, 설치 환경 등 다양한 요소를 바탕으로 사행·에지를 측정하는 최적의 측정 방법을 선택하는 것이 중요합니다. 부적합한 기기를 선정하면 필요한 정도를 확보할 수 없거나 운용 공정 수가 늘어나기 때문에 적합한 기기의 선정은 필수입니다.
이 페이지는 사행·에지 측정기를 찾고 계시는 분이 최적의 측정기를 손쉽게 선정하실 수 있도록 길잡이가 되어드립니다.
「사행(蛇行)·에지」의 측정 방법
「사행·에지」를 측정하는 최적의 방법을 측정기 제안과 함께 소개합니다.
반사형으로 측정
측정 예: 시트의 사행 측정
최적의 측정기반사형 2D 레이저 변위 센서

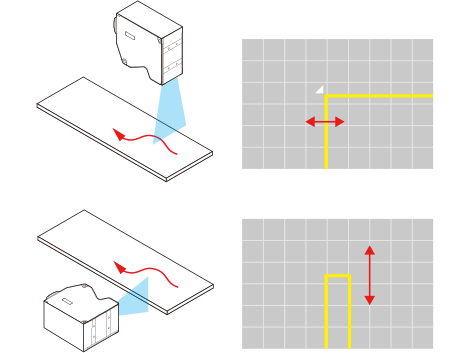

라인 레이저를 조사하여 취득한 형상을 통해 에지 위치의 변동을 측정합니다.
POINT
- 사행량뿐만 아니라 높이 변동도 동시에 측정할 수 있습니다.
- 대상 물체로부터 거리를 이격시킨 상태에서 측정할 수 있습니다.
-
2차원 삼각 측정 방식
라인 레이저에 의한 다점 측정
세계 최고 속도 64000촬상/초
정리
이 페이지에서는 시트의 사행을 측정하는 방법과 측정기의 구조 및 측정기를 선택할 때의 핵심과 주의점에 대해 설명했습니다.
정리하면 다음과 같습니다.
- 투과형 마이크로미터는 대상 물체의 에지 위치 변동을 측정. 검출 한계값의 변동을 통해 투명체도 안정적으로 측정.
- 반사형 2D 레이저 변위 센서는 대상 물체의 에지 형상을 측정. 사행량뿐만 아니라 동시에 높이도 검출 가능.
- 최적의 측정기 선정은 대상 물체의 에지와 형상 중 무엇을 검출할 것인가가 핵심.
측정하는 대상에 따라 그 방법이 다양합니다. 최적의 측정을 위해서는 이러한 특징을 알고, 측정기를 올바르게 선정하는 것이 매우 중요합니다.
이 페이지에서 소개한 내용 및 다른 페이지에 기재된 측정 지식과 사례에 대해 정리한 자료 「측정 방법을 알 수 있는 변위 센서/마이크로미터 서포트 가이드」는 아래에서 다운로드할 수 있습니다. 레이저 변위 센서의 라인업 카탈로그와 함께 확인해 보시기 바랍니다.
