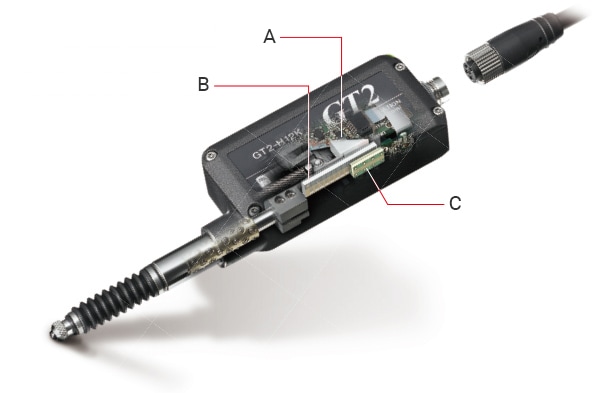

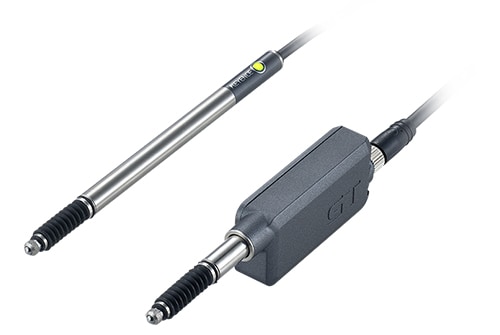

측정 로드가 움직이면 로드 내부에 장착된 스케일도 움직입니다. 이 스케일에는 복잡한 패턴이 기록되어 있는데, 이 패턴으로 이동량과 절대값을 알 수 있습니다. 이 패턴에 LED의 평행광이 투영되면 CMOS 센서가 고속으로 판독하여 이동량·절대값을 계측합니다.
- A
- LED 평행광 조명
- B
- 석영 글라스 스케일
- C
- CMOS 센서

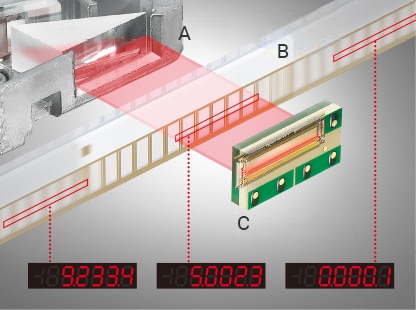

- A
- 투광부
- B
- 절대값 스케일
- C
- CMOS 센서
측정 로드가 움직이면 로드 내부에 장착된 스케일도 움직입니다. 이 스케일에는 복잡한 패턴이 기록되어 있는데, 이 패턴으로 이동량과 절대값을 알 수 있습니다. 이 패턴에 LED의 평행광이 투영되면 CMOS 센서가 고속으로 판독하여 이동량·절대값을 계측합니다.
