측정기의 종류
2D 레이저 변위 센서
2D 삼각 측정 방식(광 절단 방식)

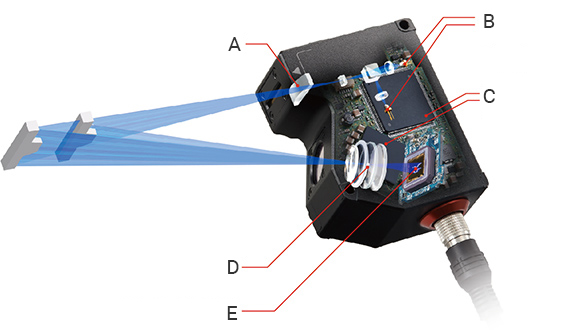

실린드리컬 렌즈를 통해 라인 형상으로 퍼진 레이저 광이 대상 물체의 표면에서 확산 반사됩니다.
이 반사광을 HSE3-CMOS 상에 결상시키고 위치·형상의 변화를 검출함으로써 변위, 형상을 측정합니다.
- A
- 실린드리컬 렌즈
- B
- 반도체 레이저
- C
- GP64-Processor
- D
- 2D 에르노스타 렌즈
- E
- HSE3-CMOS
실린드리컬 렌즈를 통해 라인 형상으로 퍼진 레이저 광이 대상 물체의 표면에서 확산 반사됩니다.
이 반사광을 HSE3-CMOS 상에 결상시키고 위치·형상의 변화를 검출함으로써 변위, 형상을 측정합니다.
