2D 형상 측정기를 찾고 계시는 분께

측정기의 종류, 설치 환경 등 다양한 요소를 바탕으로 형상을 측정하는 최적의 측정 방법을 선택하는 것이 중요합니다. 부적합한 기기를 선정하면 필요한 정도를 확보할 수 없거나 운용 공정 수가 늘어나기 때문에 적합한 기기의 선정은 필수입니다.
이 페이지는 형상(2D) 측정기를 찾고 계시는 분이 최적의 측정기를 손쉽게 선정하실 수 있도록 길잡이가 되어드립니다.

「2D 형상」의 측정 방법

「2D 형상」을 측정하는 최적의 방법을 측정기 제안과 함께 소개합니다.

1D 레이저 변위 센서로 동작

측정 예: 알루미늄 핀의 형상 측정

최적의 측정기 확인하기

최적의 측정기반사형 레이저 변위 센서

대상 물체 또는 센서 헤드를 이동시켜 높이 데이터를 저장하고 형상을 측정합니다.

POINT
  • 2D 레이저 변위 센서에 비해 고정도로 형상 측정 가능.
  • 센서 헤드나 대상 물체를 이동시키는 기구가 필요.
  • 센서 헤드나 대상 물체를 이동시킬 때의 편차가 측정 오차가 된다.

2D 레이저 변위 센서로 측정

측정 예: 타이어 트레드의 홈 형상 측정

최적의 측정기 확인하기

최적의 측정기반사형 2D 레이저 변위 센서

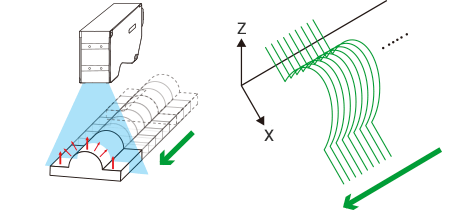

라인 레이저가 조사된 부분의 단면 형상을 취득할 수 있습니다.
고속 샘플링으로 대상 물체가 움직이고 있더라도 안정적으로 검출할 수 있습니다.

POINT
  • 센서 헤드나 대상 물체를 이동시키지 않고 형상을 측정할 수 있습니다.
  • 센서 헤드를 여러 대 설치하면 대형 물체의 형상도 측정할 수 있습니다.
PDF 다운로드

정리

이 페이지에서는 알루미늄 핀이나 타이어 트레드의 형상 등 2D 형상을 측정하는 방법과 측정기의 구조 및 측정기를 선정할 때의 핵심과 주의점에 대해 설명했습니다.
정리하면 다음과 같습니다.

  • 반사형 레이저 변위 센서는 센서 헤드 또는 대상 물체를 이동시켜 고정도로 측정 가능. 단, 센서 헤드 또는 대상 물체를 이동시키는 시간과 측정 오차에 주의가 필요.
  • 반사형 2D 레이저 변위 센서는 센서 헤드 또는 대상 물체를 이동시키지 않고 측정 가능. 또한 고속 샘플링을 통해 대상 물체를 이동시키는 측정 시에도 안정적으로 검출. 비전 시스템과 연동하여 더욱 고도의 측정이 가능.
  • 최적의 측정기 선정은 센서 헤드와 대상 물체 중 어느 것을 이동시키느냐에 따라 결정되는 측정 정도와 비용의 균형이 핵심.

측정하는 대상에 따라 그 방법이 다양합니다. 최적의 측정을 위해서는 이러한 특징을 알고, 측정기를 올바르게 선정하는 것이 매우 중요합니다.
이 페이지에서 소개한 내용 및 다른 페이지에 기재된 측정 지식과 사례에 대해 정리한 자료 「측정 방법을 알 수 있는 변위 센서/마이크로미터 서포트 가이드」는 아래에서 다운로드할 수 있습니다. 레이저 변위 센서의 라인업 카탈로그와 함께 확인해 보시기 바랍니다.
