용도로 선택

위치 결정

위치 결정 측정기를 찾고 계시는 분께

측정기의 종류, 설치 환경 등 다양한 요소를 바탕으로 위치 결정을 측정하는 최적의 측정 방법을 선택하는 것이 중요합니다. 부적합한 기기를 선정하면 필요한 정도를 확보할 수 없거나 운용 공정 수가 늘어나기 때문에 적합한 기기의 선정은 필수입니다.
이 페이지는 위치 결정 측정기를 찾고 계시는 분이 최적의 측정기를 손쉽게 선정하실 수 있도록 길잡이가 되어드립니다.

「위치 결정」의 측정 방법

「위치 결정」을 측정하는 최적의 방법을 측정기 제안과 함께 소개합니다.

투과형으로 측정

측정 예: 액정 기판의 위치 결정

최적의 측정기 확인하기

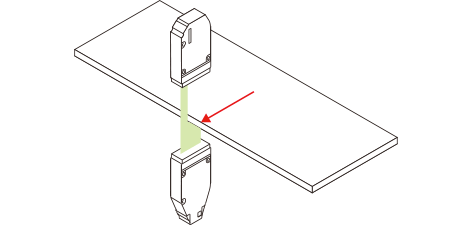

최적의 측정기투과형 마이크로미터

센서 헤드 사이에 대상 물체를 두고 변동하는 에지 위치를 측정합니다.

POINT

대상 물체의 검출 한계값을 변경하면 투명체도 안정적으로 측정할 수 있습니다.

반사형(1D 레이저 변위 센서)으로 측정

측정 예: 고정도 스테이지의 위치 결정

최적의 측정기 확인하기

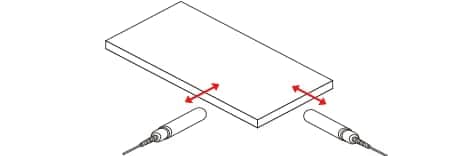

최적의 측정기반사형 레이저 변위 센서

대상 물체의 이동 방향에서 레이저를 조사하여 대상 물체와의 거리를 측정합니다.

POINT
  • 센서 헤드를 구분해서 사용하면 장거리에서 측정·제어할 수 있습니다.
  • 마이크로 헤드형 변위 센서를 사용하면 공간을 절약할 수 있습니다.

반사형(2D 레이저 변위 센서)으로 측정

측정 예: 보드의 위치 결정

최적의 측정기 확인하기

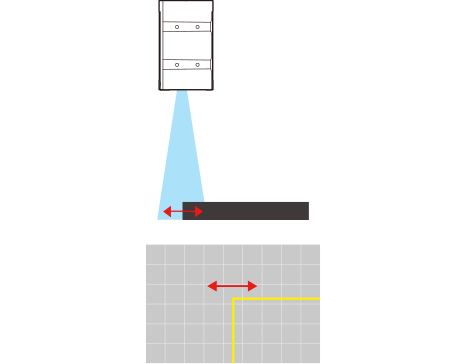

최적의 측정기반사형 2D 레이저 변위 센서

라인 레이저를 조사하여 취득한 형상을 통해 대상 물체의 위치를 측정합니다.

POINT

센서 헤드를 대상 물체의 이동 방향과 수직으로 설치하면 위치를 측정할 수 있습니다.

PDF 다운로드

정리

이 페이지에서는 액정 기판과 스테이지·보드 부품의 위치 결정 정도를 측정하는 방법과 측정기의 구조 및 측정기를 선택할 때의 핵심과 주의점에 대해 설명했습니다.
정리하면 다음과 같습니다.

  • 투과형 마이크로미터는 대상 물체를 위아래에서 측정. 검출 한계값의 변동을 통해 투명체도 안정적으로 측정.
  • 반사형 레이저 변위 센서는 대상 물체의 이동 방향에서 측정 가능. 대상 물체와 센서 헤드의 거리가 멀어도 대응 가능.
  • 반사형 2D 레이저 변위 센서는 대상 물체의 이동 방향과 수직 방향에서 위치 측정 가능.
  • 최적의 측정기 선정은 위치 결정을 검출하는 방향, 대상 물체와 센서 헤드 사이의 거리가 핵심.

측정하는 대상에 따라 그 방법이 다양합니다. 최적의 측정을 위해서는 이러한 특징을 알고, 측정기를 올바르게 선정하는 것이 매우 중요합니다.
이 페이지에서 소개한 내용 및 다른 페이지에 기재된 측정 지식과 사례에 대해 정리한 자료 「측정 방법을 알 수 있는 변위 센서/마이크로미터 서포트 가이드」는 아래에서 다운로드할 수 있습니다. 레이저 변위 센서의 라인업 카탈로그와 함께 확인해 보시기 바랍니다.

>자료 다운로드는 여기에서
