비강성 부품의 기하 공차

고무나 수지 등 제조 공정에서 발생한 내부 응력의 개방에 의해 도면의 표시보다 큰 변형이 예상되는 부품을 「비강성 부품」이라고 합니다.
비강성 부품의 경우, 중력만 받은 상태(자유 상태)에서의 기하 공차를 지시합니다.또한, 그 부품이 비강성 부품이라는 점이나 공차를 충족하는 상태(중력의 방향 등)를 주석으로 명기해야 합니다.

비강성 부품의 명기

일반적으로 기하 공차는 강성이 있는 부품을 대상으로 합니다.자유 상태에서 사이즈 공차나 기하 공차를 초과한 변형을 나타내는 부품의 경우, 공차 기입란의 기하 공차에 이어서 라고 기입해 비강성 부품이라는 사실을 명기합니다.
「F」는 Free state의 머리글자로, 「자유 상태에서 적용한다.」는 의미입니다.

비강성 부품의 명기

비강성 부품의 지정 예

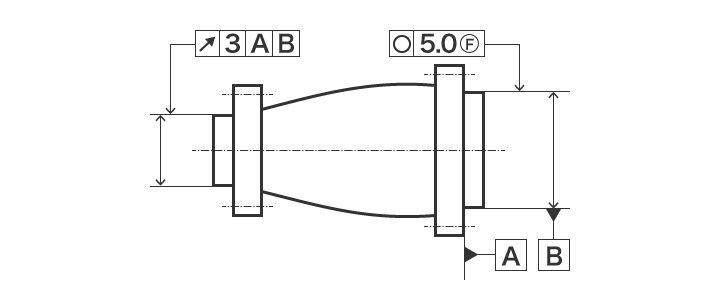

아래의 그림은 「어떤 자세에서도 데이텀 B가 진원도 5.0 mm 내에 들어가야 하며 왼쪽 원주의 진폭은 구속된 상태에서 적용된다.」는 지시입니다.

비강성 부품의 지정 예
