형상 공차·위치 공차(선 윤곽도·면 윤곽도)

선 윤곽도와 면 윤곽도는 위치 공차로도 사용합니다.형상 공차에서도 위치 공차에서도 공차 기입란의 지정은 동일합니다.

선의 윤곽도

선의 윤곽도

디자인된는 부품의 「곡면이 디자인대로 되어 있는가」를 지정하는 것으로, 윤곽선(표면의 절단면에 나타나는 선 요소)의 왜곡을 나타냅니다.지정된 곡면을 절단한 단면의 선이 공차역에 있어야 합니다.

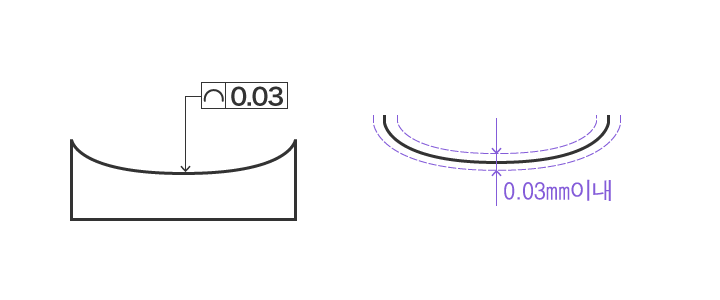

기재 예
선의 윤곽도
도면의 해석
투영면에 평행한 임의의 단면에서 대상으로 하는 윤곽은, 이론적으로 올바른 윤곽을 지닌 선 위에 중심을 둔 직경 0.03 mm의 원이 만드는 2개의 포락선 사이에 있어야 한다.

면의 윤곽도

면의 윤곽도

디자인된 부품의 「곡면(표면) 등이 디자인대로 되어 있는가」를 지시하는 것입니다.
면 윤곽도는 선 윤곽도와 달리 지정 곡면 전체가 대상입니다.

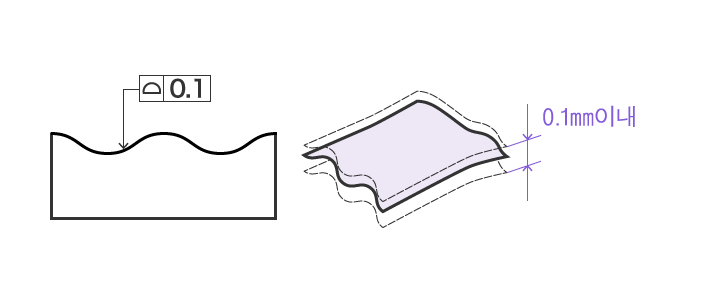

기재 예
면의 윤곽도
도면의 해석
대상으로 하는 면은 이론적으로 올바른 윤곽을 지닌 면 위에 중심을 둔 직경 0.1 mm의 구가 만드는 2개의 포락면 사이에 있어야 한다.
