공통 데이텀과 데이텀계

「공통 데이텀」이란, 2개의 단일 데이텀을 1세트로 지정하여 1개의 데이텀으로 기능하게 하는 것입니다.반면, 「데이텀계」는 2개 이상의 데이텀을 조합해서 사용하는 데이텀 그룹입니다.

공통 데이텀

공통 데이텀은 2개의 데이텀 형체로 설정되는 단일 데이텀을 말합니다.공통 데이텀은 각각의 데이텀 형체를 공통의 실용 데이텀 형체에 대해 적용합니다.

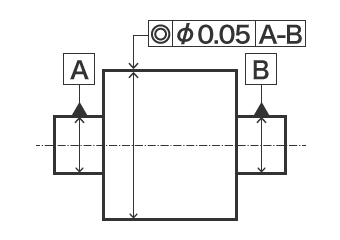

지시 기호

지시 기호

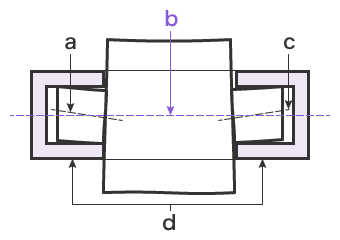

데이텀의 설정

데이텀의 설정
a
데이텀 A의 축 선
b
공통 데이텀 A‐B
c
데이텀 B의 축 선
d
실용 데이텀 형체(=접촉면)

예를 들어, 동축인 2개의 최소 외접 원통을 고정하여 생기는 공통 축 직선을 이용한 경우의 지시는, 1개의 칸 안에 데이텀의 두 글자를 하이픈으로 이어서 지정합니다.이렇게 하면 데이텀 A와 B에서 축 선을 직선화할 수 있습니다.

데이텀계

공차가 있는 형체의 기준으로 삼기 위해 2개 이상의 개별 데이텀을 조합하여 사용하는 경우의 데이텀 그룹을 말합니다.

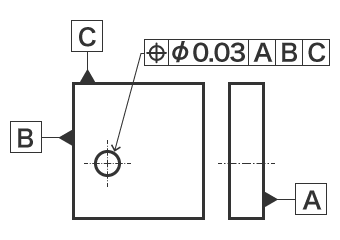

지시 기호

지시 기호

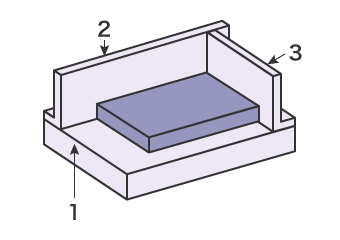

데이텀의 설정

데이텀의 설정
  1. 데이텀 A를 밀어서 갖다 댄다.
  2. 데이텀 B를 밀어서 갖다 댄다.
  3. 데이텀 C를 밀어서 갖다 댄다.
    부품이 완전히 구속된다.

예를 들어 부품의 자세를 완전히 구속하려면 3개의 데이텀을 이용합니다.이와 같이 서로 직교하는 3개의 데이텀 평면으로 구성되는 데이텀계를 「3평면 데이텀계」라고 합니다.이렇게 하면 최적의 면을 데이텀으로 설정할 수 있습니다.
