데이텀 타겟

「데이텀 타겟」이란, 데이텀을 설정하기 위해 가공·계측·검사용 장치나 기구 등에 접촉시키는 대상 물체 상의 점, 선 또는 한정된 영역을 말합니다.

데이텀 타겟의 필요성

예를 들어 데이텀으로 설정하는 면에 굴곡이 있는 등 부적절한 형상인 경우, 그 표면 전체를 데이텀 형체로 지시하면 가공이나 검사 시 큰 오차가 발생할 가능성이 있습니다.
이런 상태에서 계측하면 반복성이나 재현성이 나빠지는 원인이 됩니다.
또한 함몰면의 바닥 부분을 데이텀면으로 하는 경우, 정반에 직접 데이텀면을 댈 수 없다는 문제도 있습니다.

이러한 경우에는 데이텀 타겟을 지시하여 필요 최소한의 부분을 데이텀으로 설정할 수 있습니다.

데이텀 타겟의 기법

데이텀 타겟은 가로 선에 의해 둘로 나뉘어진 원형 칸(데이텀 타겟 란)으로 나타냅니다. 데이텀 타겟 기입란의 하단에는 형체 전체의 데이텀과 동일한 데이텀을 지시하는 문자 기호 및 데이텀 타겟의 번호를 나타내는 숫자를 기입합니다.

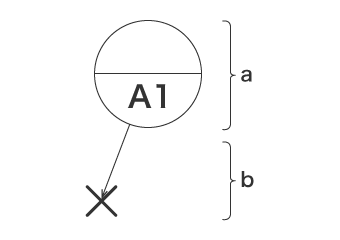

데이텀 타겟의 기법
a
기입란
b
기호

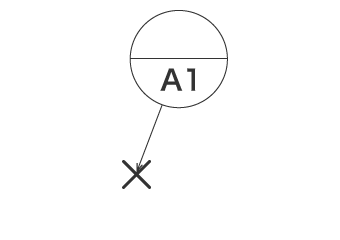

점의 경우
점의 경우

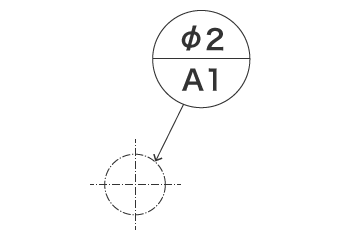

원 영역의 경우
원 영역의 경우

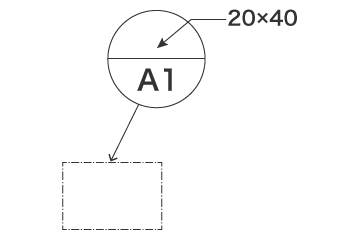

사각 영역의 경우
사각 영역의 경우
