형상 공차(형상 편차)
형상 공차란 대상 물체(부품)의 형상을 결정하는 기본적인 기하 공차입니다. 모두 데이텀이 필요 없는, 단독으로 형상이 결정되는 기하 공차입니다.
진직도
![진직도](/Images/ss_gd-and-t_t_form-tolerance_001_1809503.png)
얼마나 정확히 곧아야 하는지에 대한 「곧은 정도」를 지정하는 것입니다.평면이 아닌 직선에 적용되며 중심선이나 모선 등의 구부러짐을 나타냅니다.따라서 길이가 긴 물체 등의 휨 허용 등에 이용됩니다.
![진직도](/Images/ss_gd-and-t_t_form-tolerance_002_1809504.png)
- 도면의 해석
- 원통의 직경을 나타내는 치수에 공차 기입란이 연결된 경우, 그 원통의 축 선은 직경 0.1 mm의 원통 안에 있어야 한다.
평면도
![평면도](/Images/ss_gd-and-t_t_form-tolerance_003_1809505.png)
얼마나 정확하게 평평한 면이어야 하는지에 대한 「표면의 요철 정도」를 지정하는 것입니다.가장 튀어나온 부분과 가장 함몰된 부분이 상하로 분리된 두 평면 사이의 일정 거리에 있어야 합니다.

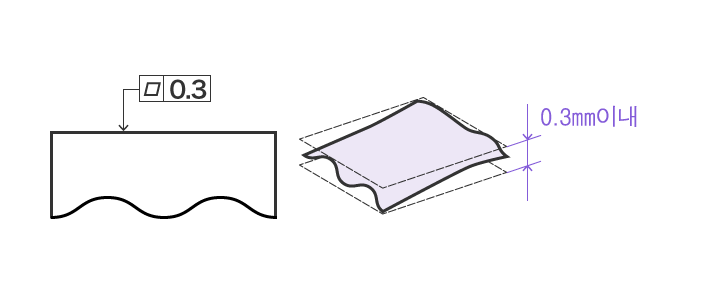

![평면도](/Images/ss_gd-and-t_t_form-tolerance_004_1809506.png)
- 도면의 해석
- 이 표면은 0.3 mm만큼 떨어진 2개의 평행인 평면 사이에 있어야 한다.
진원도
![진원도](/Images/ss_gd-and-t_t_form-tolerance_005_1809507.png)
「둥근 정도」를 지정하는 것입니다.얼마나 정확한 원형이어야 하는지, 축이나 홀·원추 등의 원형 단면의 둥근 정도를 나타냅니다.
![진원도](/Images/ss_gd-and-t_t_form-tolerance_006_1809508.png)
- 도면의 해석
- 임의의 축 직각 단면에서의 바깥 둘레는 동일 평면 상에서 0.1 mm만큼 떨어진 2개의 동심원 사이에 있어야 한다.
원통도
![원통도](/Images/ss_gd-and-t_t_form-tolerance_007_1809509.png)
「얼마나 둥근가」와 「얼마나 곧은가」를 지정하는 것입니다.얼마나 정확한 원통형이어야 하는지에 대해 원통의 왜곡을 나타냅니다.

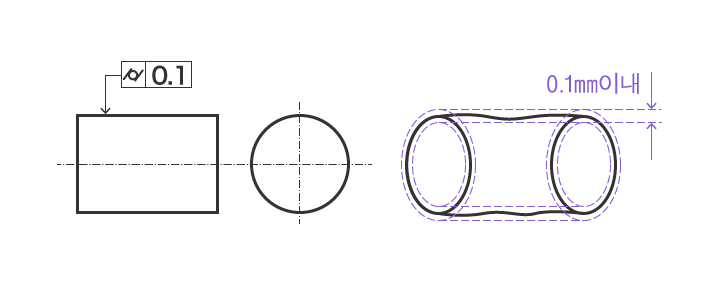

![진원도](/Images/ss_gd-and-t_t_form-tolerance_008_1809510.png)
- 도면의 해석
- 대상 면은 0.1 mm만큼 떨어진 2개의 동축 원통면 사이에 있어야 한다.
