측정 기구

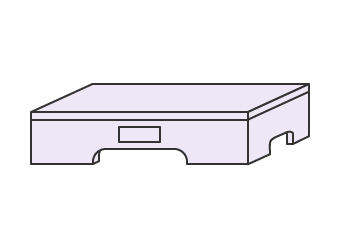

정반

정반

측정의 기준이 되는 이상적인 평면을 제공하는 측정 공구로, 기하 공차의 측정에서는 데이텀 평면을 지지하는 평면으로 사용합니다. 소재로는 돌(화강암, 그라나이트 등)과 주철의 2종류가 있습니다.
가장 일반적인 정반은 「상자형 정반」, 가장 정도가 높은 정반은 「정밀 정반」이며, 지금도 계측·검사의 기본적인 기준품으로 사용되고 있습니다.

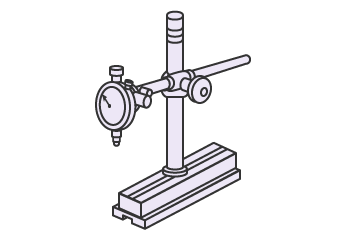

다이얼 게이지

다이얼 게이지

평행이나 높이를 비교 측정하는 측정기입니다. 다이얼 게이지는 대상 물체의 구부러짐이나 편심 등의 변화량을 세밀하게 읽어낼 수 있는 측정기입니다. 스트로크가 몇 mm인 「스핀들식」이나 캔틸레버의 회전각을 다이얼로 확대하는 「지렛대식」이 있습니다. 최근에는 측정값을 디지털로 표시하는 「디지털 인디케이터식」도 사용됩니다. 다이얼 게이지로 측정하는 경우, 기준이 되는 사이즈는 블록 게이지로 만듭니다.

V 블록

V 블록

원형이나 구형인 측정 대상 물체의 받침대로 사용하는 블록입니다. 강철 또는 주철로 되어 있으며 V 블록(백색 V 블록)·V 홈 사각형 블록, A형 V 블록(A형 백색 V 블록) 등이 있습니다. 이들은 대상 물체의 형체나 측정 목적에 따라 구분해서 사용됩니다.

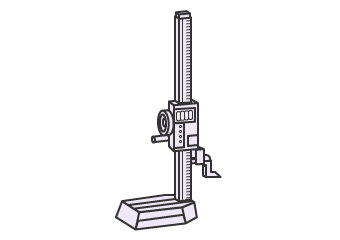

하이트 게이지

하이트 게이지

하이트 게이지란 기계 부품 가공이나 금형·지그 및 공구를 측정하는 측정기입니다. 어미자 눈금이 있는 스케일부와 스케일의 베이스부·서페이스 게이지(마킹 공구)와 일체인 눈금(또는 디지털 미터)을 통해 정확한 측정값을 판독할 수 있습니다. 다이얼 인디케이터 홀더 등을 이용하여 지렛대식 다이얼 게이지를 장착하면 평행도·평면도·진직도를 측정할 수 있습니다. 또한, 각종 측정에는 기준이 되는 정반이 필요합니다.

한계 게이지/기능 게이지(로케이션 게이지)

양산되는 기계 부품의 치수 사이즈(완성 치수)를 검사하는 것이 「한계 게이지」이고 최대 실체 공차 방식을 검사하는 것이 「기능 게이지」입니다.
기하 공차로 최대 실체 공차가 지시된 부품의 검사는 3D 측정기를 사용하면 측정할 수 있습니다. 그러나 전수 검사를 하는 경우 등 검사 대상이 많으면 시간이 오래 걸립니다.
이때 통과 측의 한계 게이지와 정지 측의 한계 게이지, 기능 게이지의 3종류를 사용하면 치수와 기하 공차의 합격 여부 판정이 간단합니다. 간단한 동작으로 검사할 수 있고 인라인에서의 신속한 검사도 가능합니다.
