흔들림 공차(흔들림 편차)

「흔들림 공차」란, 어떤 직선을 회전축으로 하고 대상 물체(부품)를 회전시켜 대상 물체 형체의 흔들림 변동값을 규제하는 기하 공차입니다. 흔들림 공차의 지정에는 반드시 데이텀이 필요하므로 데이텀에 관련된 형체, 즉 관련 형체의 기하 공차가 됩니다.

원주 흔들림

원주 흔들림

부품을 「회전시켰을 때 임의의 원주 중 일부의 흔들림」을 지정합니다.
원주 흔들림은 부품을 회전시켰을 때 측정값의 흔들림이 규정된 범위 내에 있어야 합니다.

기재 예
원주 흔들림
도면의 해석

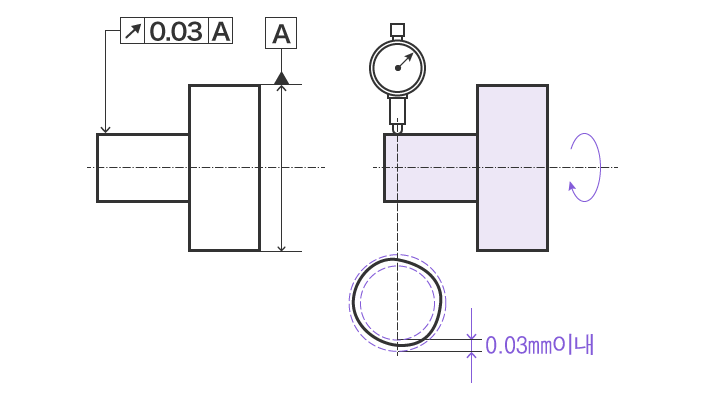

지시선 화살표로 나타내는 원통 면의 반경 방향 흔들림은 데이텀 축 직선에 대해 1회전시켰을 때 데이텀 축 직선에 수직인 임의의 측정 평면 상에서 0.03 mm를 초과하면 안 된다.

전체 흔들림

전체 흔들림

부품을 「회전시켰을 때 표면 전체의 흔들림」을 지정합니다.
전체 흔들림은 원통면 전체 측정값의 흔들림이 규정된 범위 내에 있어야 합니다.

기재 예
전체 흔들림
도면의 해석

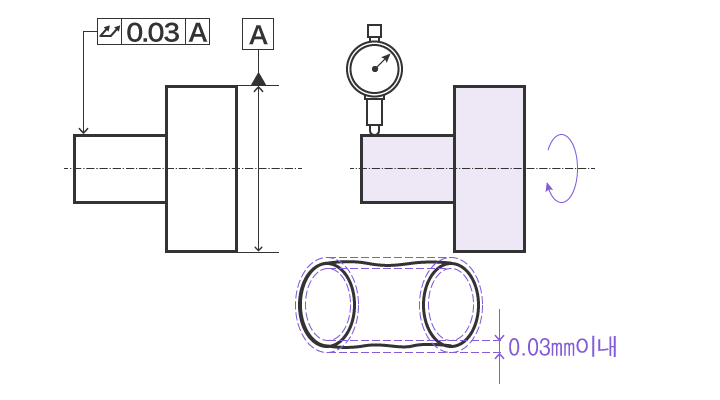

지시선 화살표로 나타내는 원통 면의 반경 방향 전체 흔들림은 데이텀 축 직선에 대해 원통 부분을 회전시켰을 때 원통 표면 상에 있는 임의의 점에서 0.03 mm를 초과하면 안 된다.
