위치 공차(위치 편차)

위치 공차란 어떤 기준에 대해 그 형체가 있어야 하는 위치(진위치)를 결정하는 공차입니다.위치 공차의 지정에는 반드시 데이텀이 필요하므로 데이텀에 관련된 형체, 즉 관련 형체의 기하 공차가 됩니다.

위치도

위치도

「데이텀(기준이 되는 평면, 직선)에 대해 얼마나 정확한 위치에 있는지」의 정도를 지정합니다.

기재 예
위치도
a
직경 0.1 mm의 범위 내
도면의 해석
지시선의 화살표로 나타낸 원의 중심점은 직경 0.1 mm의 원 안에 있어야 한다.

동축도

동축도

「두 원통의 축이 동축인 것(중심축이 어긋나지 않음)」을 지정합니다.

기재 예
동축도
도면의 해석
지시선 화살표로 나타낸 원통의 축 선은 데이텀 축 직선 A를 축 선으로 하는 직경 0.03 mm의 원통 안에 있어야 한다.

동심도

동심도

「두 원통의 축이 동축인 것(중심점이 어긋나지 않음)」의 정도를 지정합니다. 동축도와 달리, 기준은 중심점(평면)입니다.

기재 예
동심도
a
0.05 mm의 원 범위 내
도면의 해석
지시선 화살표로 나타낸 원통의 축 선은 데이텀 축 직선 A를 축 선으로 하는 직경 0.05 mm의 원통 안에 있어야 한다.

대칭도

대칭도

「데이텀(기준이 되는 평면)에 대해 대칭인 것」의 정도를 지정합니다.

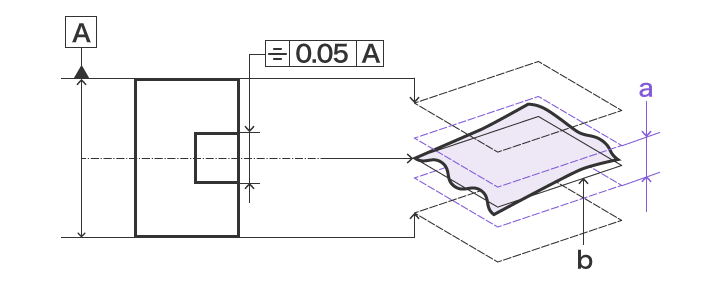

기재 예
대칭도
a
이론적인 중심 면에서 0.05 mm 이내
b
이론적인 중심 면
도면의 해석
지시선 화살표로 나타낸 중심 면은 데이텀 중심 평면 A에 대칭으로 0.05 mm의 간격을 두고 평행한 2개의 평면 사이에 있어야 한다.
