측정기

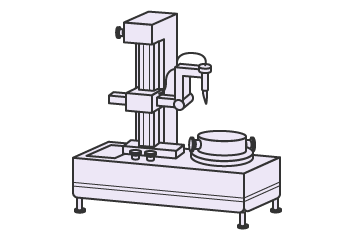

진원도 측정기

진원도 측정기

진직도, 진원도, 원통도, 평행도, 직각도, 동축도, 원주 흔들림, 전체 흔들림을 측정할 수 있는 측정기입니다. 일반적으로 회전 테이블이 포함되어 있고 스타일러스(접촉자)를 대상 물체에 접촉시켜 여러 가지 기하 특성을 측정할 수 있습니다.

3D 측정기

형상 공차부터 자세 공차위치 공차 등 여러 가지 기하 특성을 측정할 수 있습니다.

3D 측정기
a
이동 브릿지
b
스테이지
c
트리거 프로브
d
제어부

접촉식 3D 측정기는 대상 물체의 측정점이나 선을 프로브의 선단에 달린 구체 스타일러스로 지정하여 3차원(X·Y·Z) 상의 좌표값으로 검출합니다. 검출한 좌표값의 집합에서 요소(직선·평면·원·구체 등)를 계산하여 구하기 때문에 복잡한 입체 형상물의 길이는 물론, 각도나 각 요소 간 위치 관계, 윤곽 형상, 기하 편차 등을 정밀하게 측정할 수 있습니다.

칼럼Column
최소 2승법에 대해서

측정에 필요한 점을 3D 측정기의 스타일러스로 지정해도 그 모든 점을 통과하는 형상은 실제 형상과 비교하면 망가지는 경우가 있습니다. 이러한 경우에는 측정 후 「최소 2승법」을 지정합니다.

예를 들면 원의 경우, 각 측정점의 직경 방향 편차의 2승합이 최소가 되는 평균을 구해 원을 형성합니다.

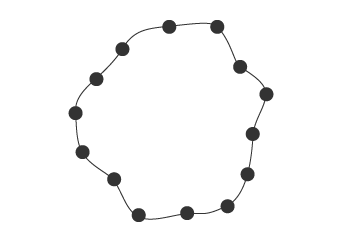

측정점
측정점

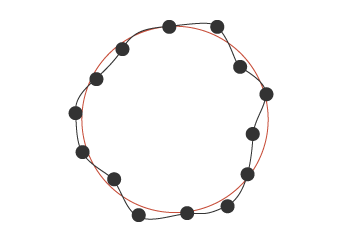

최소 2승법이 생성한 형상(적색 선)
최소 2승법이 생성한 형상
(적색 선)
